贴片式USBTypeC接口连接器结构设计

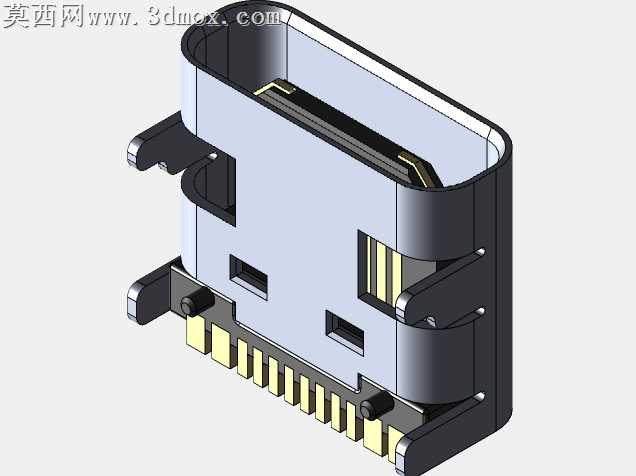

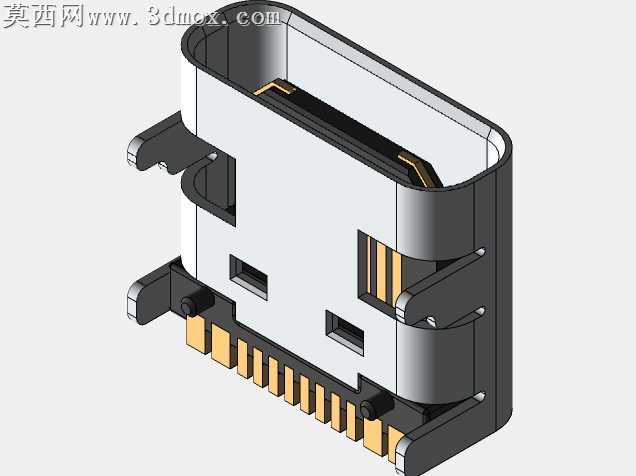

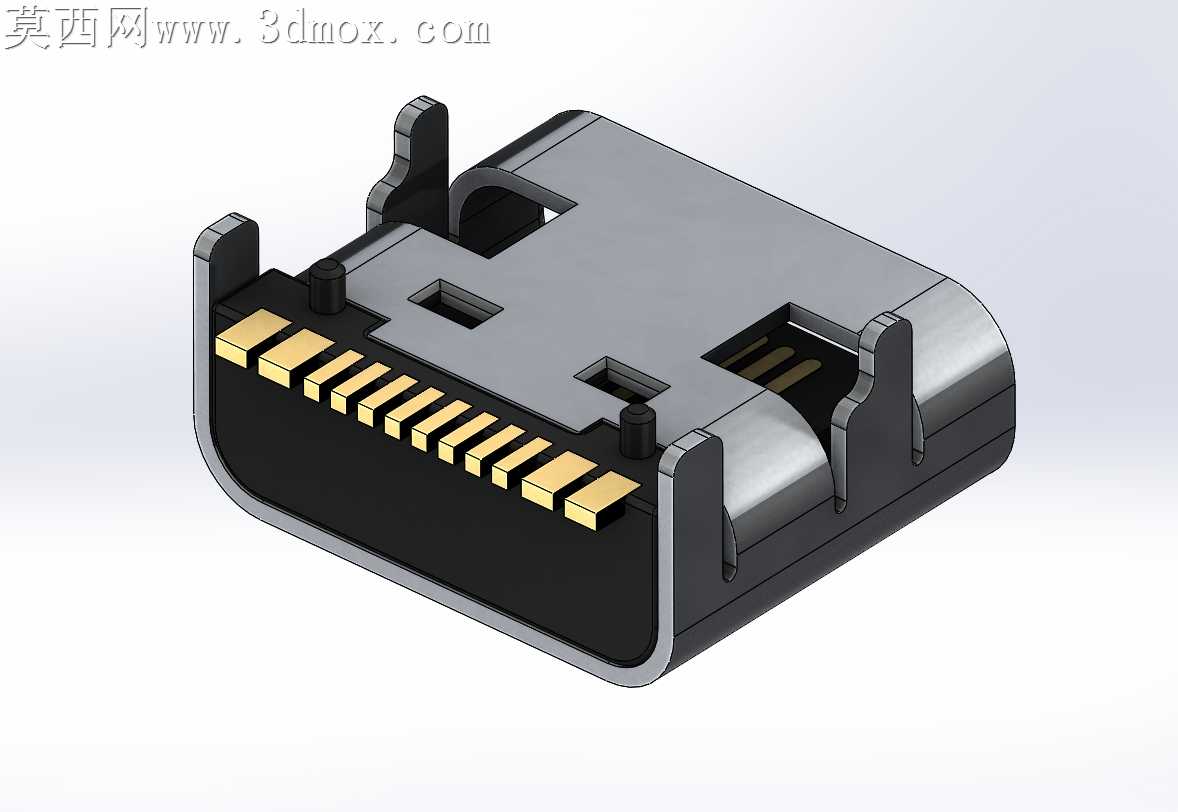

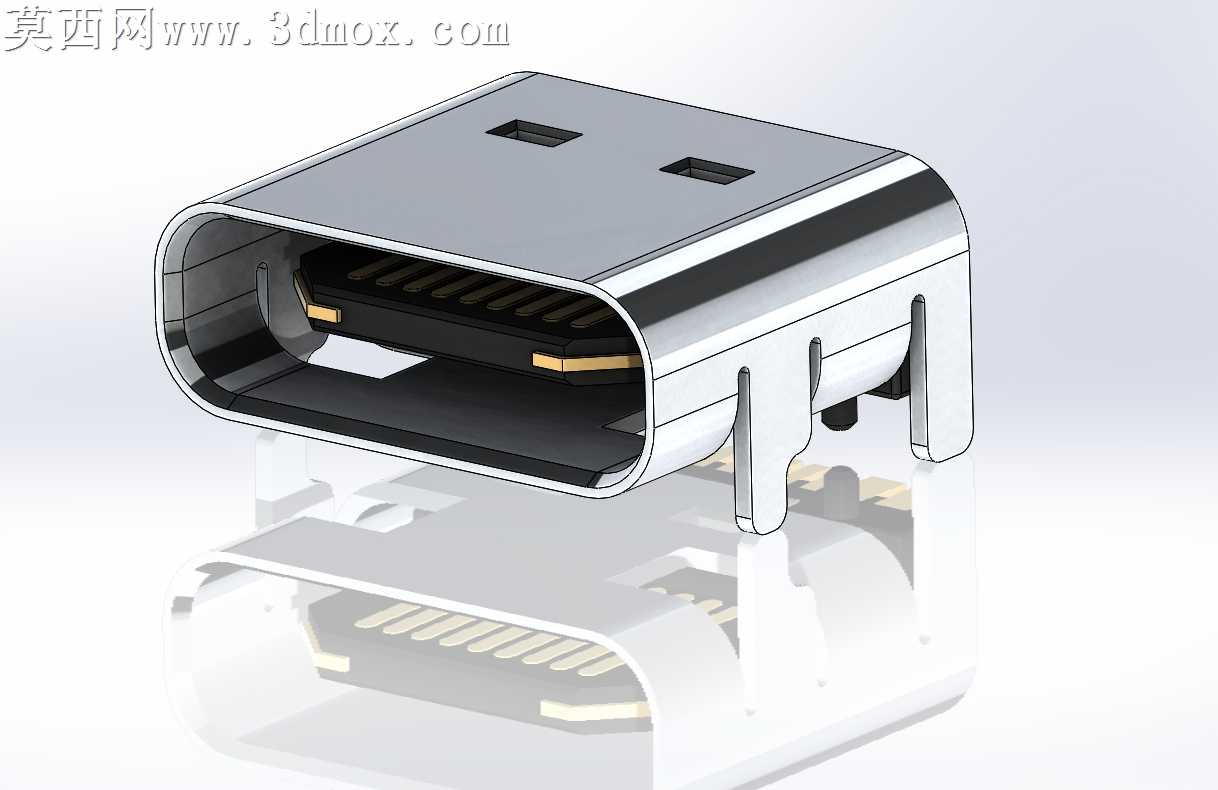

本作品针对表面贴装工艺的USB Type C端口开展精细化三维建模设计，完整还原该款SMD类型连接器的全部结构细节。建模过程中严格遵循USB Type C接口的通用尺寸规范，对金属外壳、内部绝缘基座、接触端子、固定插脚等核心部件进行1:1比例复刻，确保各部件的装配间隙、配合公差符合实际生产的精度要求。金属外壳部分采用钣金类建模逻辑，精准还原外壳的拉伸成型结构、两侧定位弹片、底部SMD焊接固定脚的形态，外壳表面做金属镀铬质感的材质处理，还原金属接插件的亮面反光特性，同时保留外壳上的定位缺口、卡扣结构的细节，确保模型与实物的结构一致性。内部胶芯部分采用耐高温绝缘塑胶材质设定，建模时精准排布24个接触端子的位置，区分电源端子、数据端子、接地端子的不同形态，端子接触端的镀金接触区域做单独的材质区分，还原镀金层的暖金色金属质感，端子尾部的焊接引脚做平整化处理，匹配SMT回流焊的工艺要求。渲染阶段采用影棚级柔光布光方案，主光源从斜上方45度投射，勾勒金属外壳的轮廓高光，辅助光源补亮接口内部的暗部结构，清晰展现内部端子的排布细节，底部添加柔和的倒影效果，提升模型的视觉真实感。设计过程中充分考虑SMD贴片工艺的生产需求，对所有焊接引脚的共面性做结构校验，确保引脚处于同一水平面，避免贴片焊接时出现虚焊、偏移问题；外壳两侧的定位插脚做倒角处理，方便插件时精准定位到PCB板的安装孔位；接口内部的防呆结构做精准还原，确保正反插都能顺利对接，不会出现插反损坏端子的问题。整体模型结构完整，细节丰富，可用于电子设备结构设计时的接口装配干涉校验、产品宣传渲染素材制作、接插件结构教学演示等场景，各部件可单独拆分编辑，方便后续根据不同的产品需求调整外壳尺寸、端子长度等参数，适配不同厚度的数码产品外壳安装需求。
