多规格标准工业传动滑轮三维设计

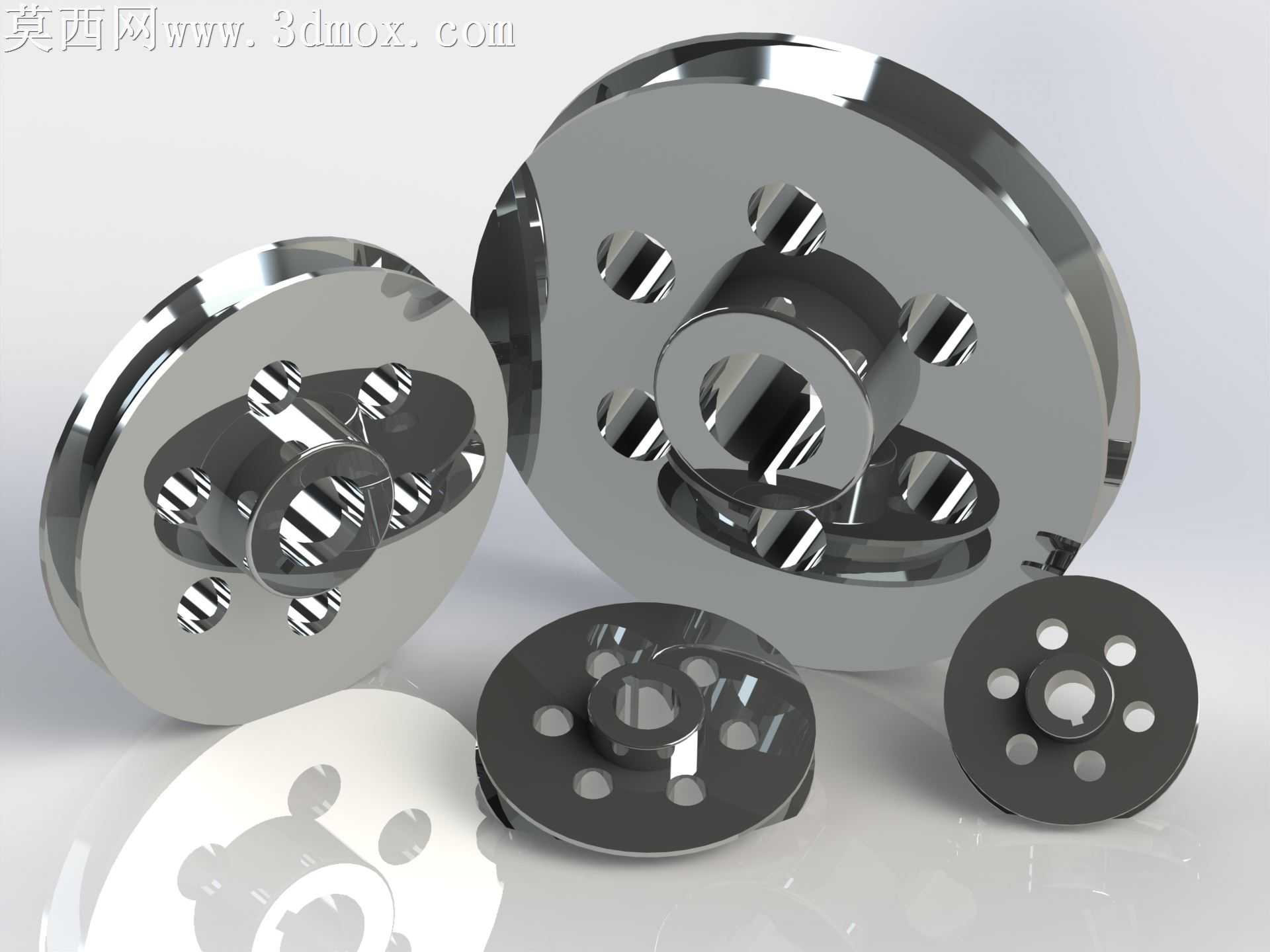

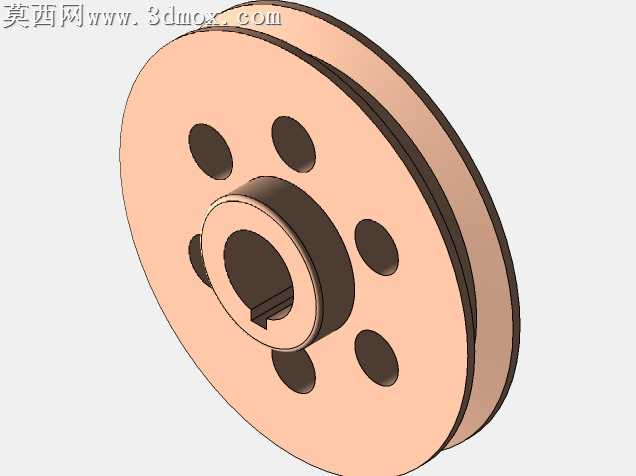

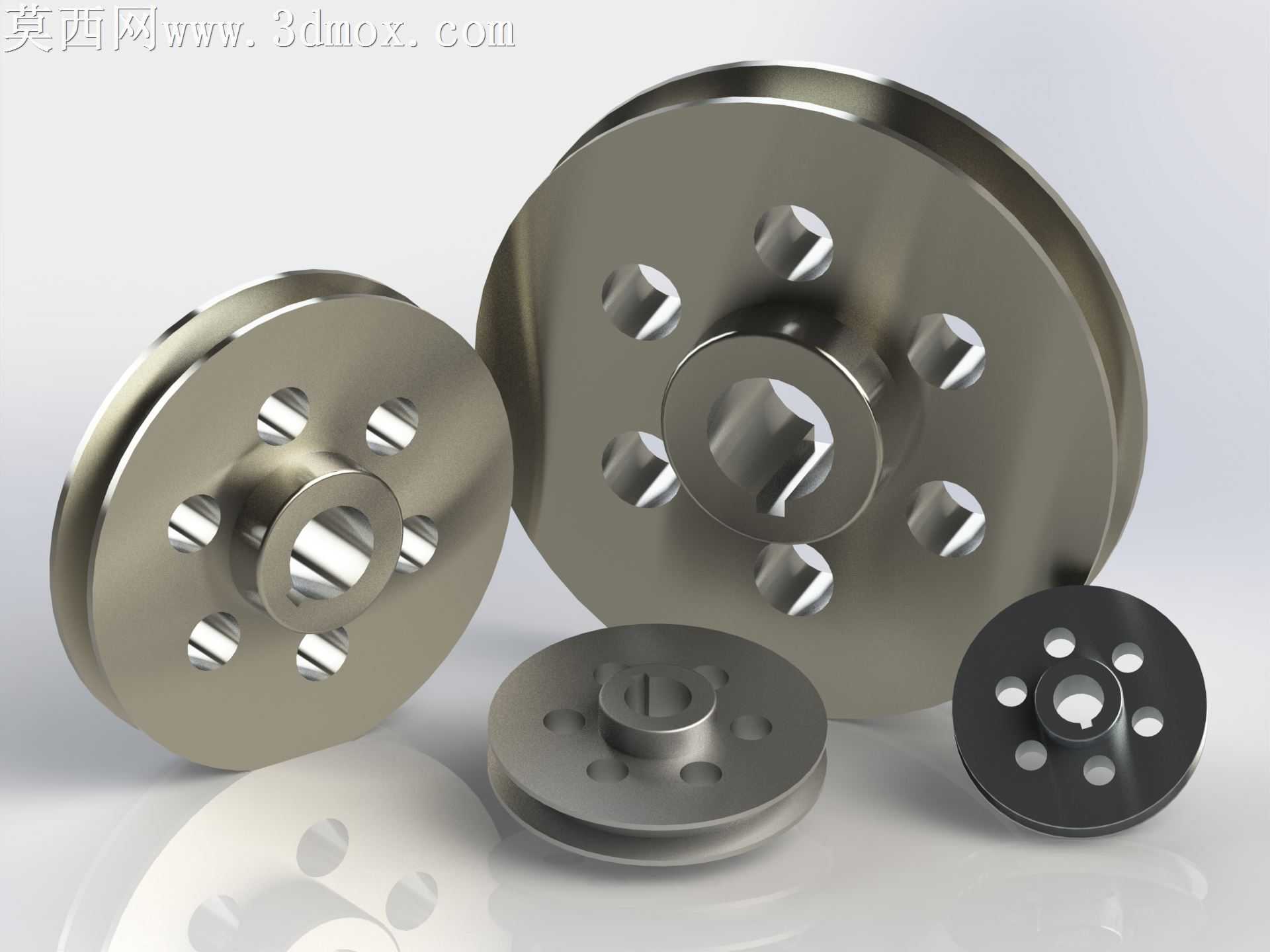

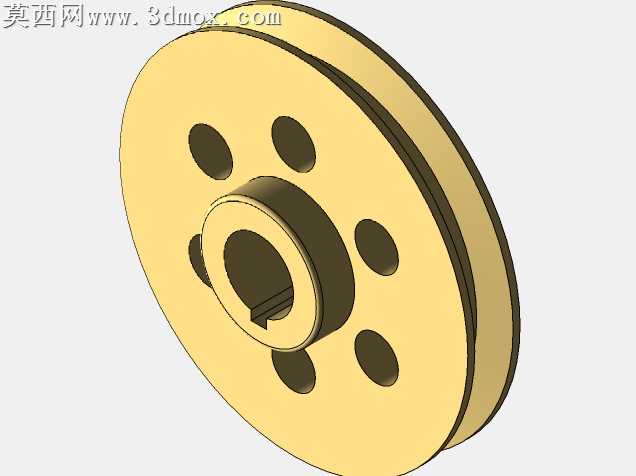

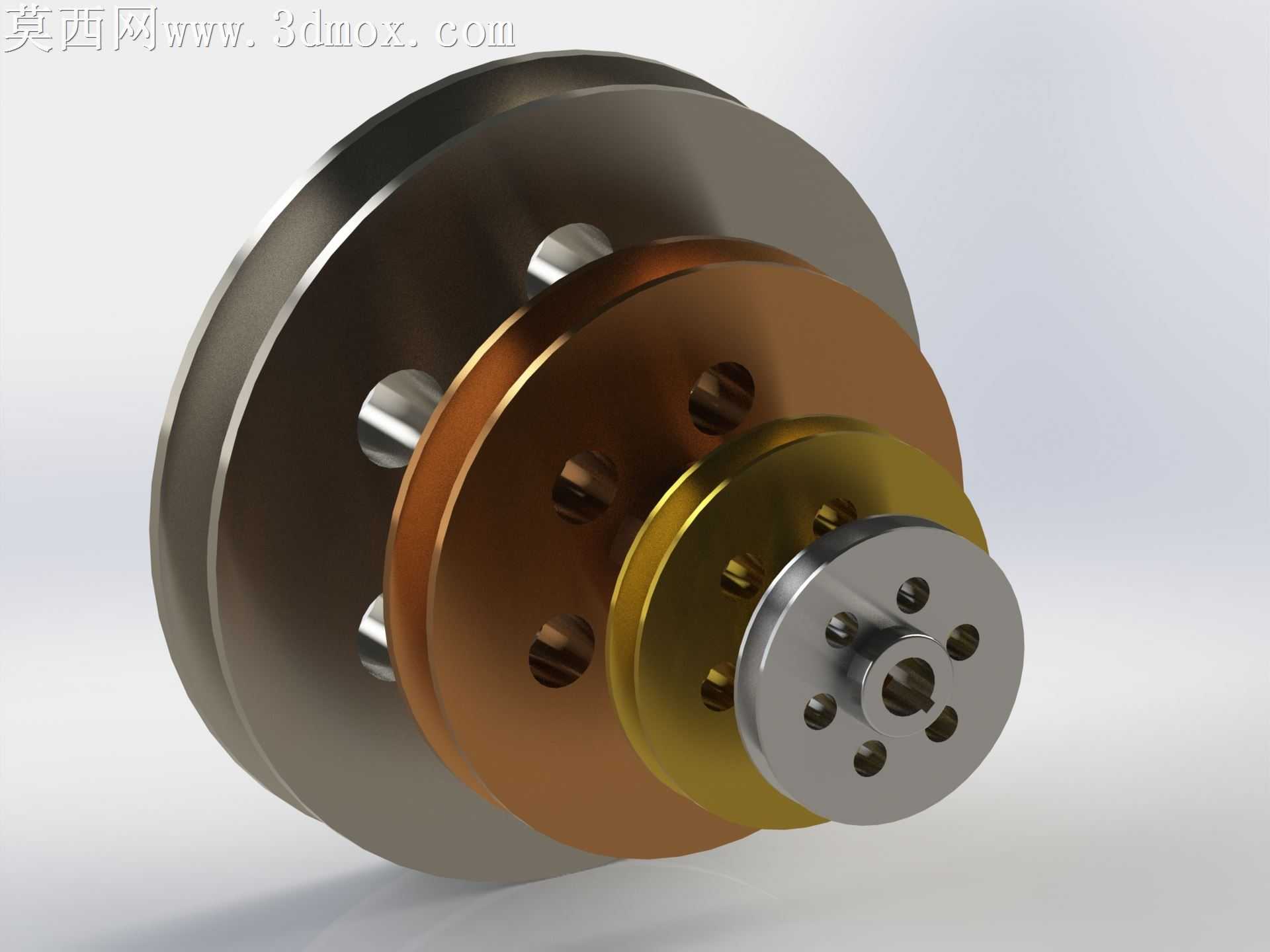

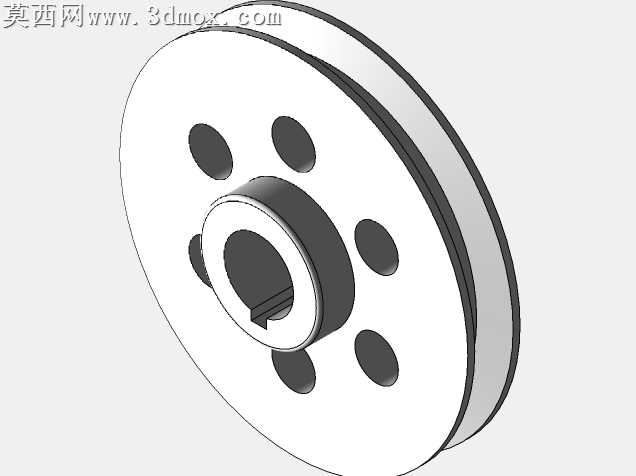

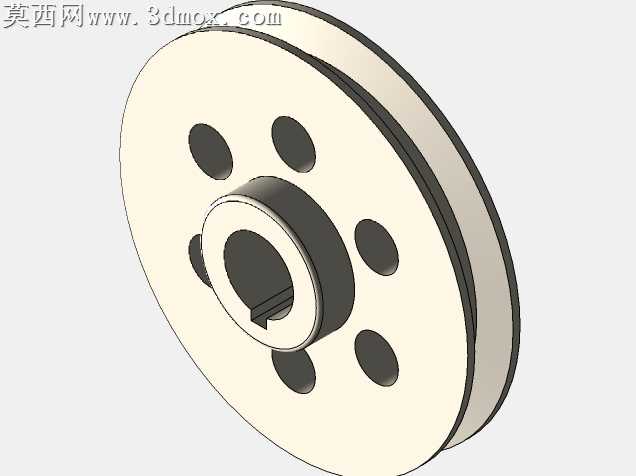

本套滑轮模型采用SolidWorks进行全参数化三维建模，完整还原市面流通的标准尺寸工业滑轮结构，覆盖3in、4in、6in、8in四种常用皮带轮规格，可直接适配不同功率、不同中心距的皮带传动场景。建模过程中严格遵循机械设计手册中带轮的尺寸公差规范，对轮槽的工作面角度、槽深、节圆直径等关键参数进行精准约束，保证模型导入工程环境后可直接生成符合加工要求的工程图纸。模型结构设计兼顾实用性与轻量化需求，轮辐部分采用均匀分布的圆孔减重设计，在保证轮体结构强度、满足传动过程中抗扭、抗径向载荷要求的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量损耗，提升动力传输效率。中心安装孔根据不同规格滑轮的承载需求，分别设计了平键槽、D型孔等多种安装定位结构，可适配不同直径的传动轴，避免传动过程中出现轮轴打滑的问题。渲染环节采用金属材质质感表现，为不同表面设置差异化的粗糙度参数：轮槽工作面设置较低粗糙度模拟机加工后的光滑金属表面，轮体非配合面设置适度粗糙度还原铸件或普通机加工的哑光金属质感，搭配柔和的影棚环境光与反射效果，清晰呈现滑轮的结构细节与金属材质特征。设计过程中充分考虑模型的可编辑性，所有特征均保留完整建模历史，参数关联逻辑清晰，使用者可根据自身的自定义设计需求，直接修改对应尺寸参数快速生成不同规格的衍生滑轮模型，无需从零开始建模，能够大幅缩短机械传动方案的设计周期，适配各类机械设备、动力装置、车辆传动系统中的皮带传动布局设计需求。
