带延伸杆的仿生机械手掌结构设计

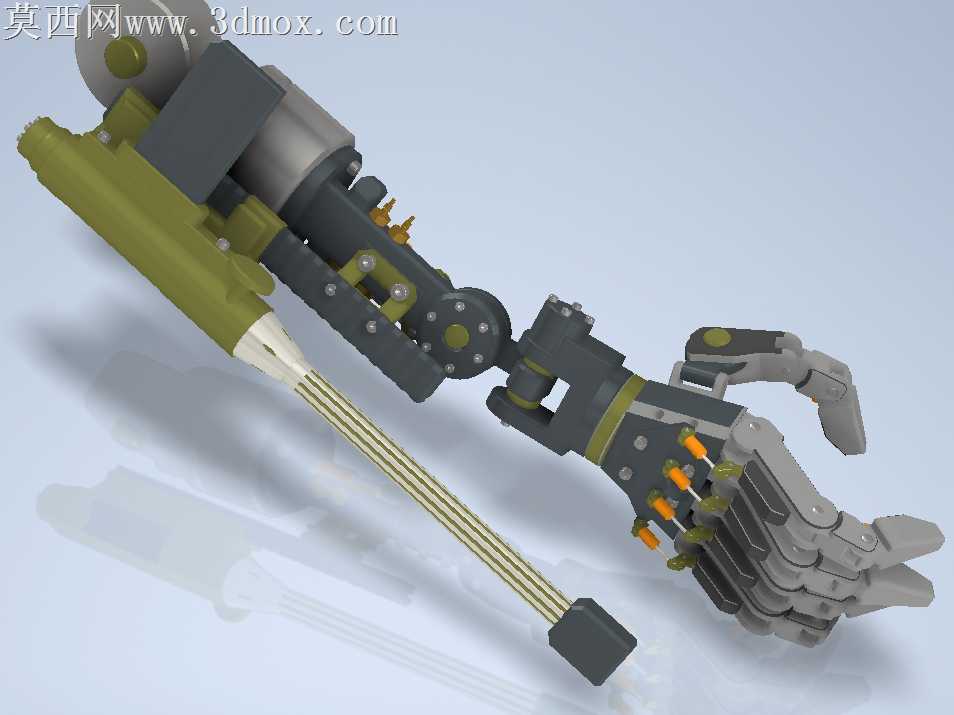

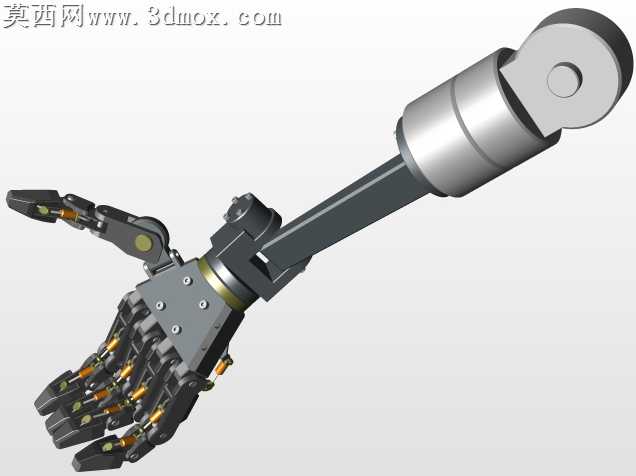

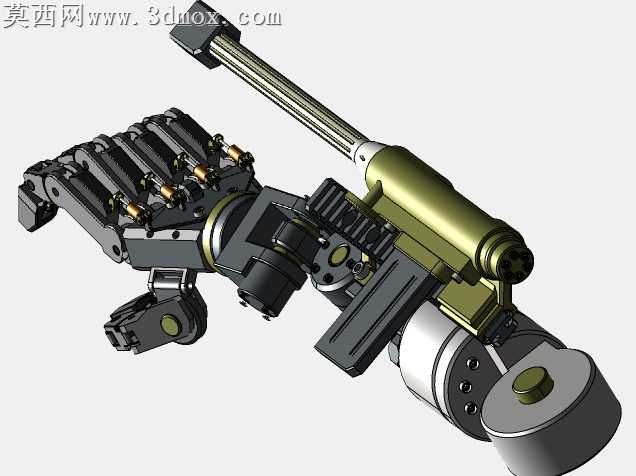

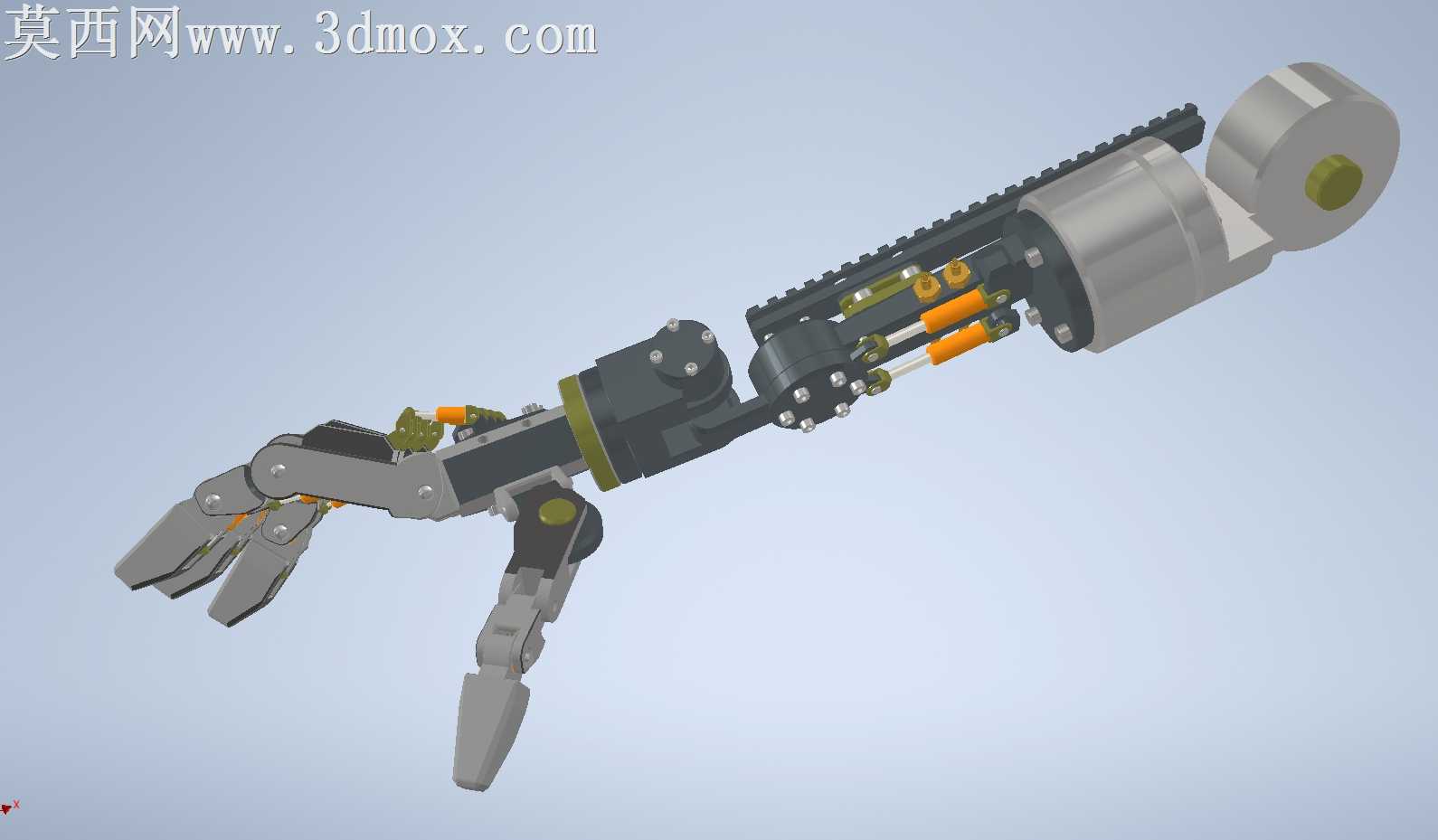

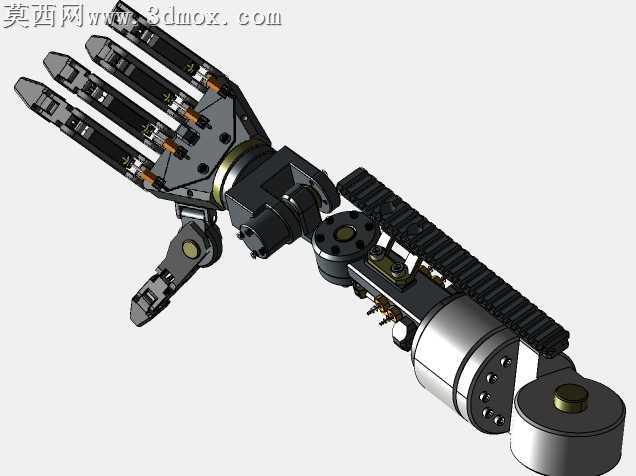

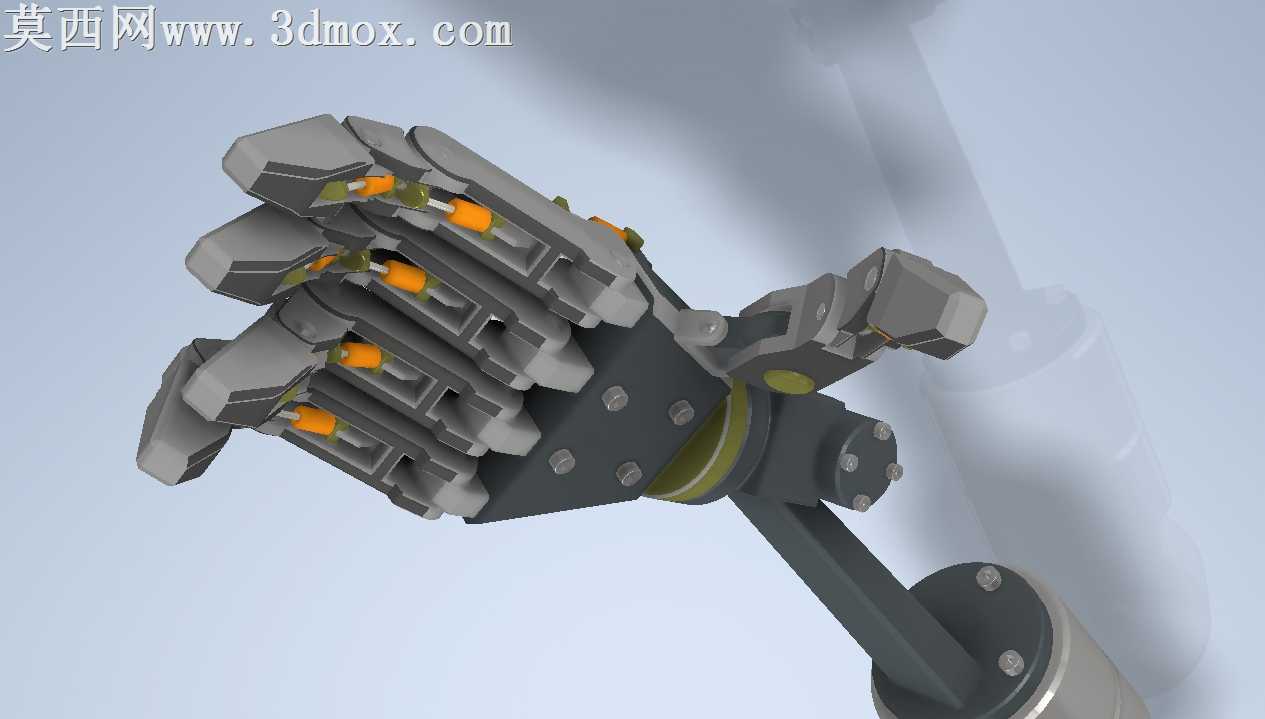

本作品为仿生机械手掌集成延伸执行杆的三维结构设计，建模阶段采用自底向上的装配逻辑，先完成单根仿生手指的独立建模：每根手指设置三段指节结构，对应人体手指的指骨分布，指节间采用铰接式连接结构，预留销轴装配孔位，指节表面做贴合人体指腹的弧度处理，同时在每处指节铰接位置布置微型驱动元件的安装位，还原手指弯曲、伸展的运动自由度。手掌基座部分采用一体化框架结构，集成所有手指的铰接安装座，同时预留驱动传动组件的排布空间，基座侧面设置拇指的独立摆动安装位，还原拇指对掌运动的活动范围，提升整体仿生抓取的适配性。在手掌腕部位置集成长杆式延伸执行组件，杆体采用伸缩式双层套管结构，外层做防滑纹理处理，杆体末端设置执行端接口，可适配不同功能的作业端头，杆体与手掌基座的连接位置设置旋转调节关节，支持杆体在多个角度范围内锁定，满足不同作业场景的姿态需求。腕部基座集成旋转驱动模组，设置多组固定螺栓孔位保证结构连接强度，驱动模组外侧做圆弧过渡的防护外壳，避免传动结构外露。材质渲染阶段，指节结构采用哑光深灰工程塑料材质，模拟高强度轻量化工程塑胶的质感，铰接销轴、驱动元件外壳采用黄铜金属材质，呈现金属加工件的细腻光泽，延伸杆体采用亮面金属与哑光防滑橡胶结合的材质表现，腕部旋转模组采用银灰色金属与深灰结构件搭配，不同材质间通过色彩与质感差异清晰区分结构边界，整体渲染效果突出各部件的结构层次与装配关系。设计过程中重点考量结构的运动合理性，所有铰接位置均预留足够的活动间隙，避免运动干涉，同时兼顾结构的紧凑性，将传动组件、驱动元件全部整合在手掌与腕部的壳体内部，保证外观整洁的同时提升结构防护性，整体结构既具备仿生机械手的灵活抓取能力，又通过延伸杆拓展了作业范围，可适配复杂场景下的多功能作业需求。
