桁架式十米高供水储水水塔结构设计

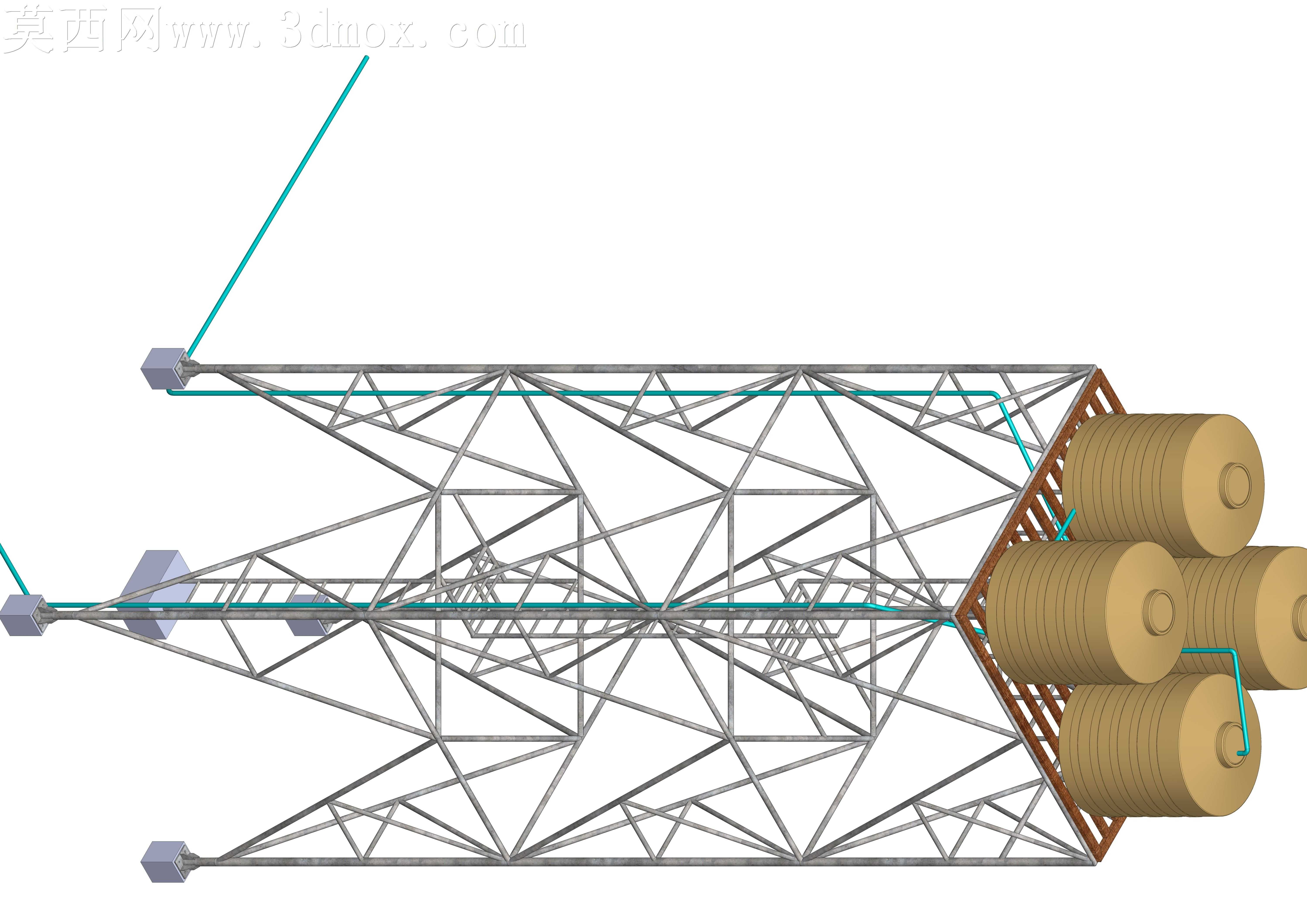

本作品为十米高度的桁架式供水水塔三维设计成果，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循钢结构桁架的受力逻辑与工程设计规范，从基础锚固端到顶部储水单元完成了全结构的精细化还原。建模阶段首先完成整体受力框架的搭建，主体支撑结构采用空间桁架体系，通过不同规格的型钢杆件交叉排布，形成稳定的三角形受力单元，沿塔身纵向均匀布置多道横向支撑与斜向腹杆，有效传递竖向荷载与水平风荷载，保障十米高度下的结构稳定性，每一处杆件的连接节点都做了精细化处理，还原了实际工程中节点板与杆件的连接关系，避免建模过程中出现结构受力逻辑的断层。塔身底部设置了四个独立的锚固端结构，用于与地面基础完成固定连接，锚固端的造型与尺寸匹配常规土建基础的预埋要求，保障模型可直接对接后续的施工深化设计。顶部储水单元采用多罐体组合式布局，四个圆柱形储水罐体通过端部的固定框架与桁架主体可靠连接，罐体排布兼顾了储水容量需求与整体重心平衡，避免高空储水带来的偏心荷载问题；同时建模过程中还原了顶部的附属管线结构，清晰展示了输水管道沿桁架塔身的排布走向，管道通过固定件与桁架杆件连接，走线顺直合理，符合给排水管线的布设要求。渲染阶段针对不同构件匹配了对应的真实材质，桁架钢结构部分赋予了哑光银灰色金属材质，还原了镀锌钢材的真实质感，储水罐体赋予了带有细微纹理的棕黄色防腐涂层材质，输水管道赋予了青蓝色工程塑料与金属复合材质，锚固端构件赋予了厚重的混凝土与金属组合材质，通过光影渲染突出了空间桁架的通透结构感，清晰展现每一层杆件的排布逻辑与连接关系。设计过程中重点考量了高空结构的抗风性能与自重平衡，通过桁架结构的镂空设计有效降低风阻，同时优化杆件截面尺寸，在保障结构强度的前提下控制整体自重；顶部储水区域的排布经过多次重心校核，确保满载状态下整体重心与塔身中心轴线重合，避免长期偏心荷载带来的结构形变问题，整体模型结构完整，细节详实，可用于给排水设施的方案展示、结构教学演示以及工程前期方案论证使用。
