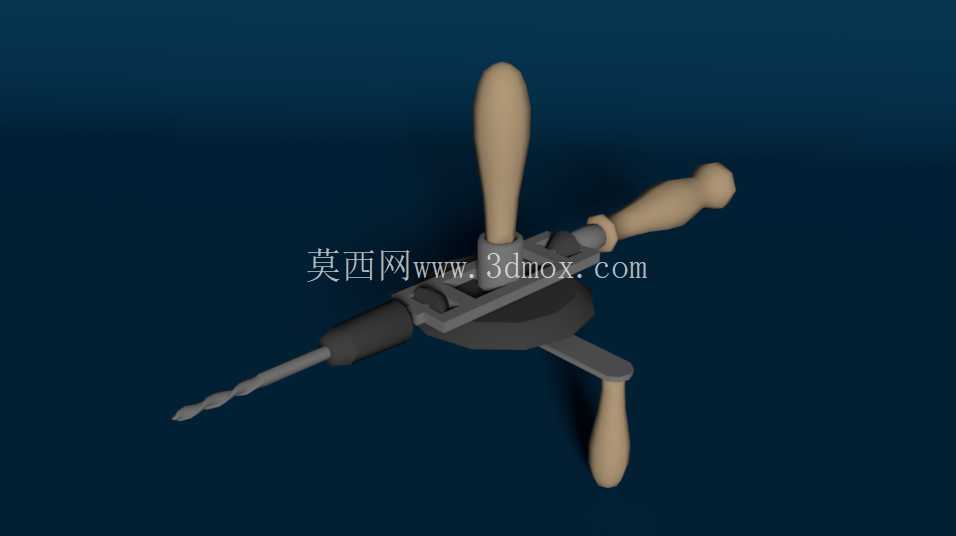

老式手摇木工手钻结构三维设计

这款手动钻孔工具的三维结构设计，完全围绕传统木工现场作业的实际需求展开，没有多余的装饰性结构，所有部件的形态都服务于实际操作的实用性。从应用场景来看，这类手摇手钻主要面向无供电条件的户外木工作业、传统家具修缮、精细木工打孔工序，在电动工具无法覆盖的作业场景下，能够依靠人力完成木材、软质塑料、薄有色金属板材的钻孔加工，作业过程不会产生电动工具的高频震动与噪音，对加工面的扰动极小，适合对加工精度有温和要求、不允许材料出现崩边的精细作业场景。

从功能特性来看，整套结构采用纯机械传动逻辑，核心传动副为齿轮组增速结构，操作人员握持侧握柄与顶压柄固定钻身，转动主摇柄即可通过大齿盘带动钻轴上的小齿轮实现转速提升，相比直接搓动钻杆的原始钻孔方式，传动效率提升三倍以上，钻孔过程中操作人员可以通过顶压柄施加稳定的轴向进给力，不需要额外施加向下的压力，单手握持摇柄转动即可完成连续进给，操作门槛极低，即使是没有经过专业培训的作业人员，也能快速掌握操作要领。三个握持手柄都采用符合人体工学的椭球形态，表面做了圆润过渡处理，长时间握持不会产生硌手的问题，木质手柄的摩擦系数适中，作业过程中不会因为手掌出汗出现打滑的情况。

设计思路上完全遵循传统手动工具的可靠性优先原则，所有传动部件都做了足够的强度冗余，钻夹头采用通用的三爪夹紧结构，可以适配不同直径的直柄麻花钻，不需要专用的卡紧扳手，依靠手动拧紧即可提供足够的夹紧力，避免钻孔过程中钻头出现打滑脱落的问题。钻身主体的框架采用开放式结构，没有封闭的壳体遮挡传动部位，日常清理木屑、加注润滑脂都非常方便，即使在木屑飞溅的木工加工场景下长期使用，也不会出现碎屑卡滞传动齿轮的问题，维护成本极低。整体结构没有易损的电子元件，所有部件都是纯机械结构，正常使用情况下几乎不会出现故障，使用寿命可以达到数十年，完全符合手动工具长期耐用的设计要求。

从外形尺寸与安装边界来看，整套工具收拢状态下的总长度约320毫米，摇柄转动的最大回转半径为110毫米，作业时只需要预留直径240毫米的操作空间即可完成摇柄的整周转动，不需要过大的作业面，即使在狭窄的柜体内部、狭小的安装空间内也能正常作业。钻轴的最大行程为60毫米，可以满足常规木工钻孔的深度需求，钻身主体的最大宽度为120毫米，贴合作业面放置时不会出现干涉，顶压柄的端面做了圆弧过渡处理，抵靠在身体或者固定支撑面上时不会出现滑移，能够稳定传递轴向进给力。钻夹头的同轴度公差控制在0.1毫米以内，钻孔过程中钻头不会出现偏摆，加工出的孔位直线度能够满足木工拼接、五金件安装的精度要求，不需要后续额外的铰孔修正工序。

在结构细节处理上，所有传动齿轮的齿形都做了修缘处理，转动过程中不会出现卡滞、异响的问题，齿轮与轴的配合部位采用铜质衬套，耐磨性能优异，长期使用也不会出现旷量。三个手柄与金属框架的连接部位都做了防转结构，转动摇柄时手柄不会跟转，减少手掌与手柄之间的摩擦。钻头安装部位做了定位止口，更换钻头时不需要反复调整即可保证钻头的同轴度，大幅缩短换刀辅助时间。整体重量控制在800克左右，长时间单手握持作业也不会产生明显的疲劳感，非常适合流动作业的木工师傅随身携带，不需要额外的电源、气源配套，取出即可使用，不受作业环境条件的限制。
