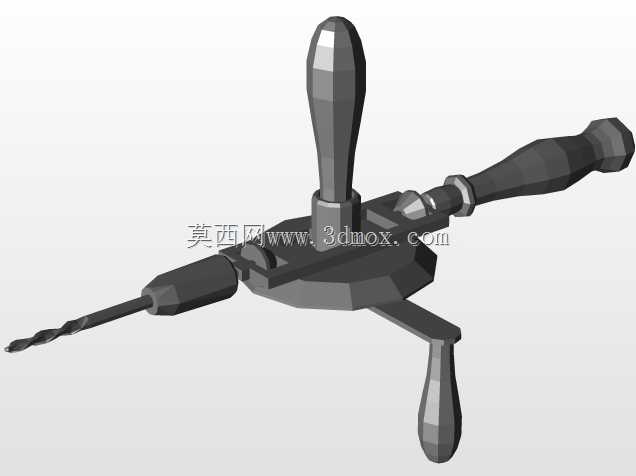

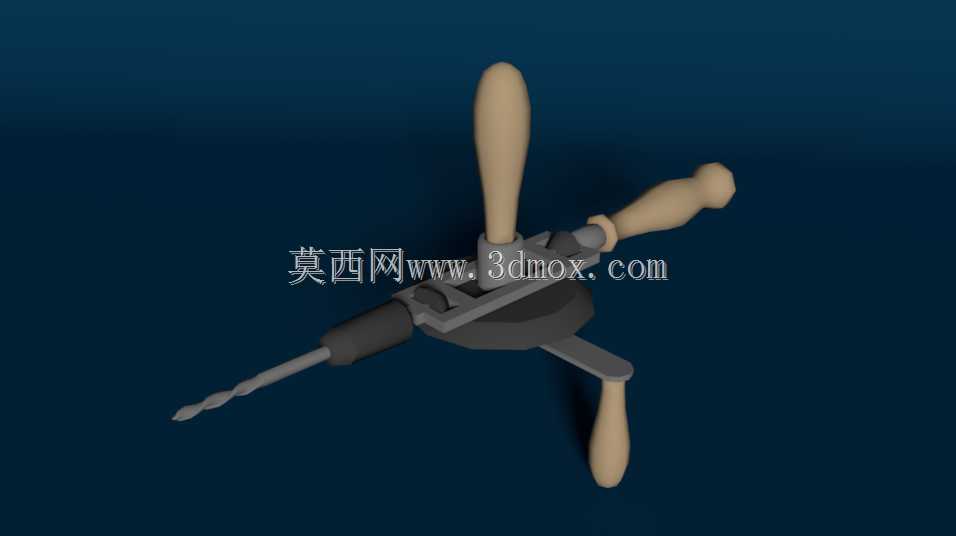

老式手摇木工手钻结构三维建模

　　这款手动钻孔工具的三维建模，完全还原了传统手摇钻的机械传动逻辑与人体工学设计细节，在没有电动工具的作业场景中，这类手钻曾是木工、钣金维修、户外零散作业的核心钻孔器具，即便在电动工具普及的当下，在无供电的野外作业、精密薄件加工、易燃易爆场景无法使用电动设备的工况下，这类手摇钻依然有不可替代的使用价值。从结构设计逻辑来看，整个手钻的传动路径完全依靠纯机械结构实现扭矩传递，无需额外动力源：主架体采用铸铁材质的框架结构作为核心承载件，三个握持手柄分别承担不同的施力功能，顶部垂直布置的木质手柄用于作业时施加轴向进给力，侧方横向布置的长木质手柄是手摇输入的核心施力部位，下方斜向支撑的短木质手柄用于作业时稳定钻身、抵消钻孔过程中的反向扭矩，

　　三个手柄的木质握把都做了圆弧收腰处理，贴合手掌握持的曲面弧度，长时间施力作业也不会出现硌手的问题，握把与金属架体的连接部位都做了台阶轴过盈配合结构，避免长期转动施力后出现握把松动脱落的问题。传动部分采用大直径伞形齿轮组实现扭矩换向，将手摇输入的水平方向旋转运动转换为钻夹头的轴向旋转运动，齿轮的齿形参数完全匹配手动作业的输入转速特性，大传动比的设计让操作人员施加较小的摇动力即可输出足够的钻孔扭矩，即便在硬木、薄铝板、薄塑料板上钻孔也不需要过大的施力力度。钻夹头部分采用三爪自定心结构，可夹持不同直径的直柄钻头，夹头的锁紧结构依靠锥面配合实现，手摇过程中不会出现钻头打滑、偏心晃动的问题，钻头安装后与主轴的同轴度误差控制在极小范围内，

　　可保证钻孔的位置精度，避免钻孔偏斜。从外形尺寸与安装边界来看，整个手钻的整体长度适配成年人双臂展开的操作范围，摇动手柄的旋转半径经过优化，不会在作业过程中碰到工件或者操作人员的身体，钻身的最大宽度控制在单手握持可稳定扶持的范围内，轴向进给的行程可满足常规薄板、小型工件的钻孔深度需求，不需要额外加装延伸配件即可完成多数日常手动钻孔作业。在实际使用场景中，这类手钻不需要外接电源、气源，整体重量轻便，可随身携带进入狭小作业空间，比如家具安装现场的补孔作业、户外管线架设的薄板钻孔、易燃易爆仓储区域的设备维修钻孔，都可以避免电动工具带来的漏电、火花隐患，同时手动进给的转速完全由操作人员控制，针对薄亚克力、薄铜片等易过热融化、易开裂的材料，

　　可以通过控制手摇速度调整钻孔转速，避免钻头高速摩擦导致材料变形、开裂的问题。建模过程中对各个部件的装配间隙做了精准还原，齿轮啮合的侧隙、手柄转动的配合间隙、钻夹头的活动行程都完全参照实物的装配公差设置，既可以用于手动工具的结构教学演示，也可以作为复古工具展品的结构设计参考，还能用于五金工具新品开发的结构验证，通过三维模型可直接模拟手摇过程中的传动干涉情况、各个手柄的施力角度合理性，提前优化结构中容易出现应力集中的部位，比如齿轮与主轴连接的根部、手柄与架体连接的位置，都通过圆角过渡结构降低应力集中系数，提升工具的整体使用寿命。
