齿轮传动式机械罗盘结构设计

这套齿轮传动式机械罗盘结构，核心依托渐开线圆柱齿轮的定传动比啮合特性实现方位指示功能，区别于传统磁悬浮或液体阻尼罗盘，纯机械啮合的结构形式能在强磁干扰、高低温交变的复杂工况下保持稳定的方位输出，不会出现磁偏角漂移、阻尼液泄漏失效等问题，可适配矿下巷道勘测、野外无信号区域定向、老旧机械设备方位校准等特殊场景的使用需求。

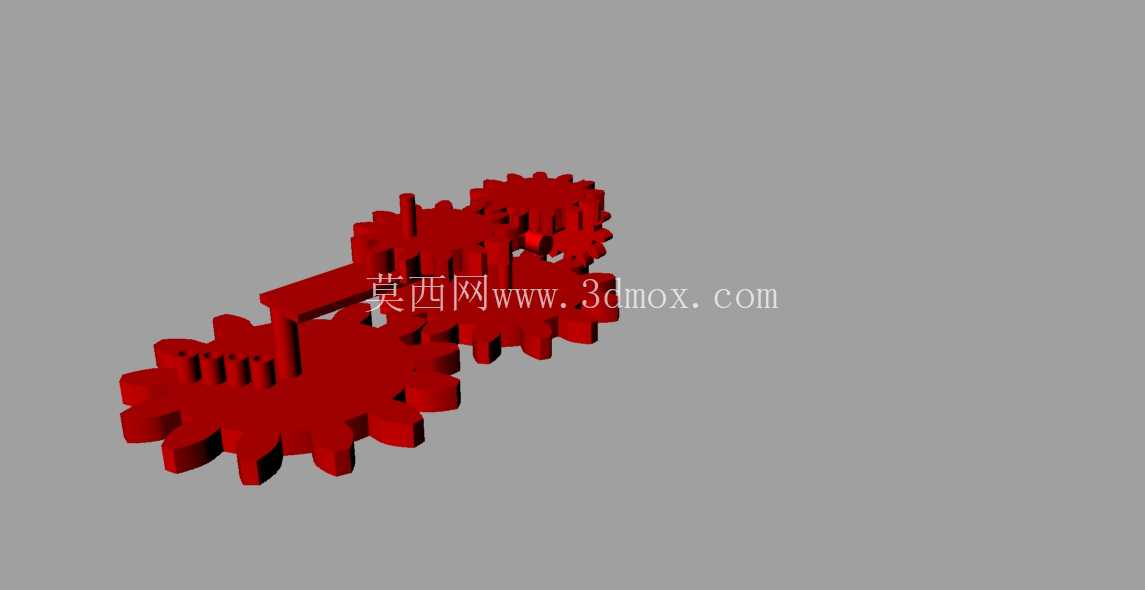

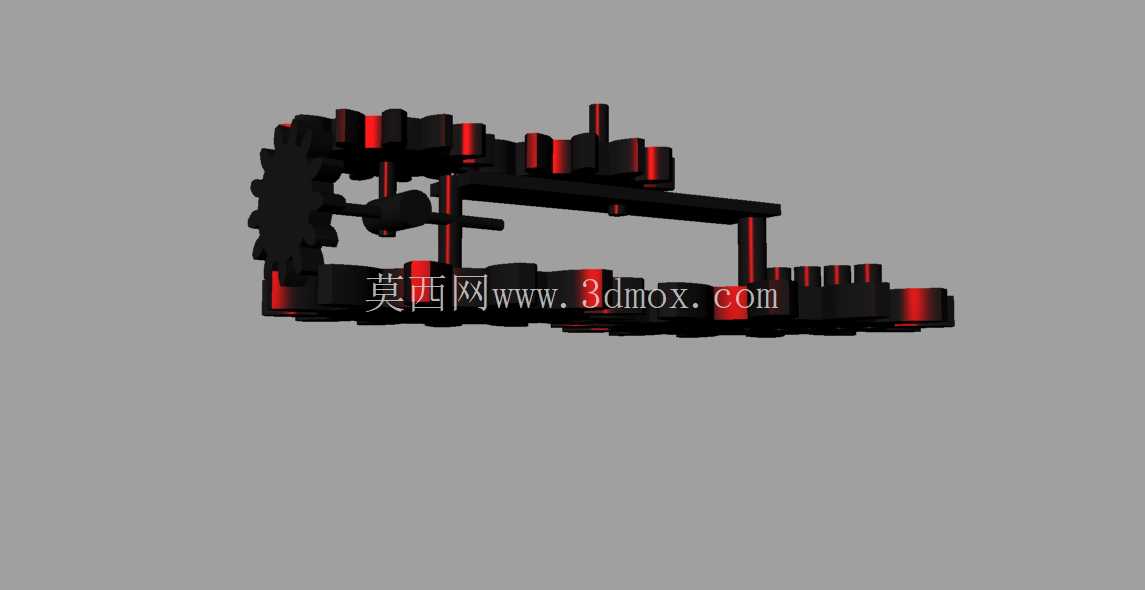

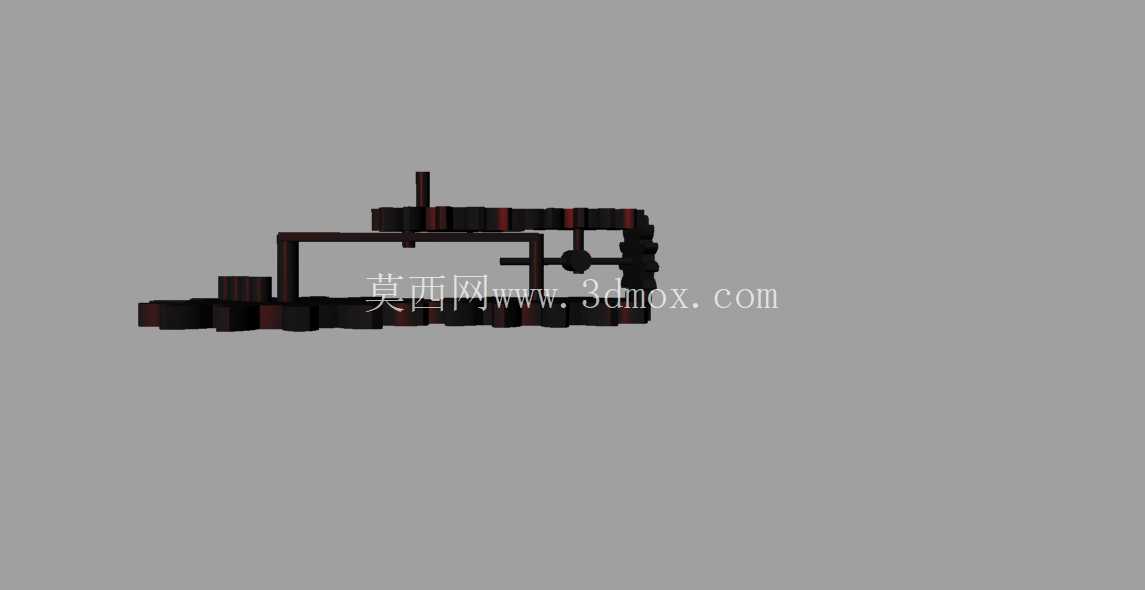

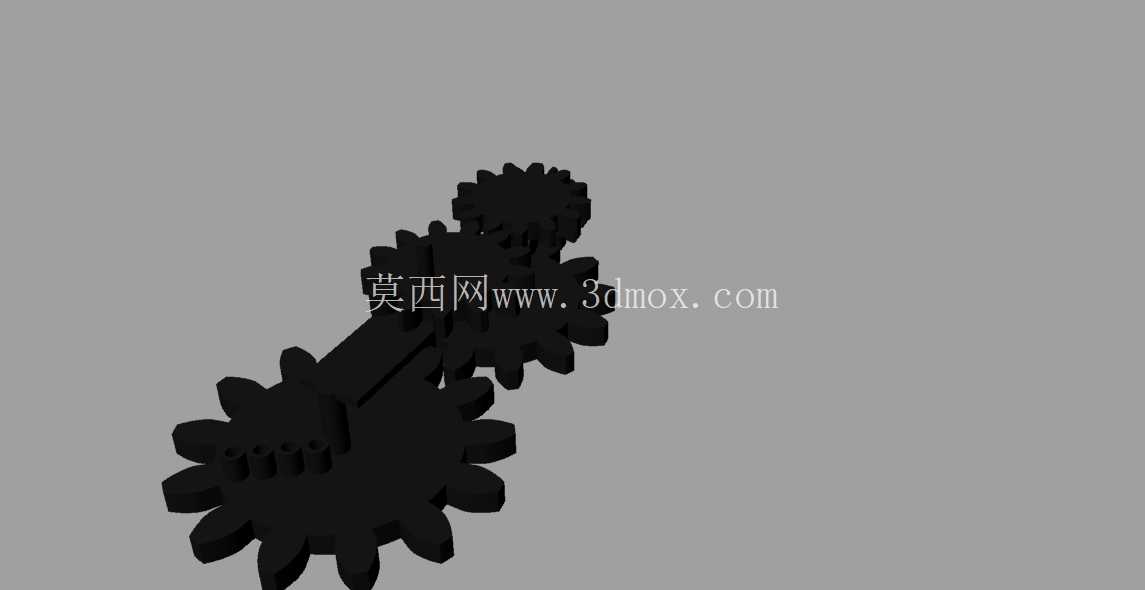

从结构布局来看，整套机构采用层叠式排布设计，输入侧的大模数齿圈作为手动调节输入端，齿圈的齿形经过修缘处理，手动转动时不会出现卡滞或回程间隙过大的问题，齿圈内侧通过三级减速齿轮组将输入扭矩传递到中心的指针输出轴，每一级齿轮的传动比经过精确计算，手动转动齿圈一圈时，中心指针恰好完成360度方位刻度的完整遍历，调节手感顺滑无空程。齿轮组的支撑轴采用过盈配合固定在底部的安装基板上，轴端预留有0.1mm的轴向窜动间隙，既避免齿轮转动时出现端面摩擦，也能在受到小幅冲击时通过间隙缓冲冲击力，防止轮齿崩断。

设计过程中优先考虑了安装边界的适配性，整套机构的外轮廓控制在120mm*80mm*45mm的尺寸范围内，底部基板预留有四个M3的安装沉孔，孔位间距符合通用便携测量设备的安装标准，可以直接嵌入到金属勘探外壳、教学演示教具、复古机械装饰件的预留安装槽内，不需要额外设计转接支架。所有齿轮的齿顶圆与周边结构件的安全间隙控制在1.5mm以上，即使在低温环境下构件出现冷缩形变，也不会出现轮齿与周边结构刮蹭的问题。轮齿的啮合侧隙统一调整为0.05mm，既保证传动过程的精度，也不会因为加工公差累积导致转动卡滞。

功能层面，这套结构除了基础的方位指示功能外，还可以通过更换不同齿数的中间传动齿轮调整传动比，适配不同刻度范围的指示需求，比如将传动比调整为1:60时，就可以作为简易的计时机构使用，拓展性较强。所有啮合齿轮的端面都做了倒角处理，装配时不需要刻意对准齿位就能顺利啮合，降低了装配难度，适合小批量手工装配的生产场景。齿轮的材质适配范围较广，既可以采用POM材质注塑加工用于民用教具、装饰摆件场景，也可以采用不锈钢材质线切割加工用于工业勘测、设备配套的高强度使用场景，两种材质的齿轮都可以直接套用现有结构尺寸，不需要重新调整啮合间隙。

实际使用过程中，这套纯机械结构不需要供电、不需要磁敏元件辅助，仅靠手动输入就能完成方位调节与指示，维护成本极低，只需要定期在轮齿啮合处涂抹少量润滑脂就能保证长期顺畅运行，不会出现电子罗盘常见的电路故障、电池亏电等问题。结构的受力路径经过优化，手动调节时的作用力全部通过齿轮啮合面传递到支撑轴，再均匀分散到底部安装基板上，不会出现局部应力集中导致的构件变形，即使长期频繁调节，轮齿的磨损量也能控制在极小范围内，使用寿命远高于同尺寸的电子指示类结构。针对户外使用场景，结构的所有配合间隙都做了等宽设计，不会因为灰尘、细沙进入啮合间隙就出现卡滞，少量沙尘进入后可以通过多次转动齿轮自动排出，不需要频繁拆解清理，适配复杂户外环境的使用要求。
