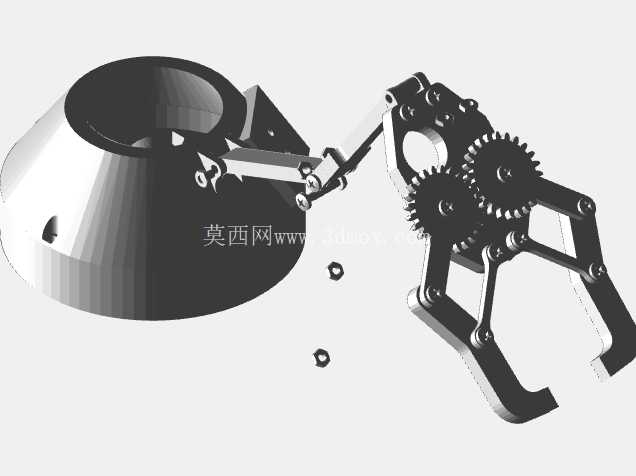

这套齿轮联动的仿生机械抓取结构,核心采用多组直齿圆柱齿轮做同步传动,从结构原理上规避了传统单轴夹爪开合不同步、夹持力分布不均的问题,在小负载精密取放场景里适配性极强。从实际应用场景来看,这类结构常被集成在桌面级分拣设备、教学实验机械臂末端,也可作为小型自动化工位的工件转移执行端,针对形状不规则、表面易刮损的小尺寸工件,比如注塑小件、3D打印毛坯、电子元器件引脚料件,都能通过齿面啮合的同步传动特性,保证两个夹指的开合角度完全对称,不会出现单侧偏载导致的工件夹伤、脱落问题。
设计思路上,整套结构没有采用复杂的连杆差动机构,而是直接将主动齿轮的动力通过中间惰轮传递到两侧夹指的从动齿轮上,夹指与从动齿轮做同轴固定,齿轮转动时直接带动夹指完成开合动作,传动链极短,反向间隙可以通过齿轮侧隙的调整控制在极小范围内,不需要额外添加同步连杆或者张紧结构,整体零件数量少,加工和装配难度都比较低。夹指的轮廓做了仿形指节的分段设计,每段指节通过铰接轴连接,在夹持曲面工件时,指节可以贴合工件外轮廓自动调整接触角度,相比平口夹爪,接触面积更大,单位面积的夹持压强更小,不需要在夹指表面额外粘贴防滑胶垫也能获得足够的静摩擦力。
安装边界方面,整套结构的动力输入轴位于主动齿轮中心位置,可直接适配标准微型伺服电机的输出轴,安装孔位围绕主动齿轮中心做圆周分布,孔距匹配常用20g、9g微型舵机的安装尺寸,不需要额外设计转接法兰。结构整体的横向开合范围可以通过调整齿轮的啮合齿数比调整,当前结构参数下,夹指完全张开时的最大开口尺寸适配直径50mm以内的工件,完全闭合时最小夹持尺寸可到5mm,整体结构的厚度方向尺寸控制在20mm以内,不会占用过多的末端安装空间,在狭小工位内也能完成取放动作。
从功能特性来看,整套传动结构的齿轮均采用直齿设计,齿形为标准渐开线齿,加工时可以直接采用线切割或者3D打印一次成型,不需要特殊的刀具或者工装,零件的互换性强,单个齿轮磨损后可以直接替换,不需要对整套结构做重新校准。夹指的铰接轴采用过盈配合压装在夹指基座上,轴与指节的配合间隙控制在0.02mm以内,既保证指节转动灵活,又不会出现旷量导致的夹持精度下降。结构上预留的紧固件安装位均采用标准内六角螺丝规格,日常维护拆装不需要特殊工具。
在实际工况适配中,这套结构的夹持力可以通过调整输入扭矩做线性控制,当搭配扭矩可控的伺服电机时,可以针对不同材质的工件设置对应的夹持力阈值,比如夹持纸质包装件时降低扭矩避免夹坏包装,夹持金属小件时提高扭矩保证夹持稳定性。结构的基座部分做了沉孔设计,所有紧固件的头部都不会突出基座表面,避免在运动过程中与周边设备、工件发生刮碰。齿轮啮合位置预留了润滑脂填充空间,长期运行时可以在齿面涂抹少量润滑脂降低磨损,不需要频繁拆解维护。
需要注意的是,这套结构的设计负载针对小质量工件,整体承载能力受齿轮齿根强度限制,不适合大重量工件的搬运抓取,在选型适配时需要根据工件重量匹配对应的齿轮模数,当前结构采用的小模数齿轮适合1kg以内的工件取放,如果需要提升负载,可以在保持传动比不变的前提下适当增大齿轮模数,同时对应调整基座的安装孔位尺寸即可。夹指的末端可以根据实际抓取的工件形状更换不同的仿形端头,不需要改动整体传动结构,拓展性较强,针对不同的生产场景只需要更换夹指端头就能快速适配新的工件类型,减少重复设计的工作量。
