铸造生产线用铰链定位夹持工装结构

在中小型压铸件、重力铸造件的批量生产环节，模具开合模过程的定位精度直接决定了铸件飞边厚度、尺寸一致性以及后续机加工的余量预留，这套铰链式夹具正是针对铸造模开模、合模过程中的模板定位与辅助夹持需求设计的专用工装部件。从实际产线应用来看，这类夹具多安装在铸造模具的动定模侧边，替代传统的固定式定位销结构，解决模具长期受热胀冷缩影响后定位销卡滞、开模阻力大的问题，尤其适配带侧抽芯结构的小型铸造模具，在锌合金、铝合金铰链类、小型支架类铸件的生产场景中使用率较高。

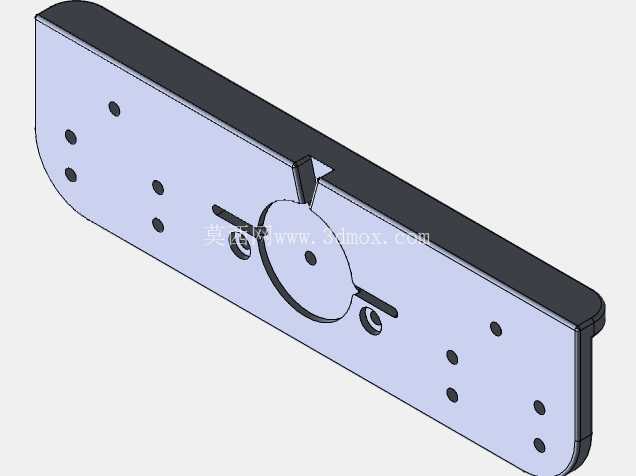

从结构功能上看，该夹具主体采用长条形板式基座，基座一端做圆弧收边处理，避免安装过程中与模具侧边的加强筋、冷却水管接头产生干涉，基座上规则排布的多组通孔为安装固定孔，可根据不同模具的安装孔位间距灵活调整固定位置，适配不同幅面的小型铸造模安装需求。基座中部设置的圆形回转定位块是核心功能部件，回转块通过中心孔与模具侧的定位转轴配合，可实现小角度的回转摆动，开模过程中回转块可随动模的运动轨迹产生小幅自适应转动，抵消模具受热变形带来的位置偏移，避免刚性定位结构出现别劲、磨损的问题；回转块两侧开设的长条形导向槽，用于配合模具上的导向销，限制回转块的摆动行程，防止开模过程中定位块脱出导向范围。基座上靠近侧边设置的凸起挡块，用于合模到位后的硬限位，当动模与定模完全贴合时，挡块与模具侧的限位面紧密接触，承受合模过程中的侧向冲击力，避免回转结构长期受冲击出现磨损间隙。

设计过程中优先考虑了铸造生产现场的高温工况，整体结构没有采用复杂的薄壁、深腔结构，所有转角位置都做了圆角过渡，减少长期冷热交替下的应力集中问题，降低工装变形开裂的风险。安装边界方面，该夹具整体为扁平式长条结构，厚度方向尺寸控制在较小范围，安装时仅需在模具侧模板的侧边加工对应位置的螺纹孔即可完成固定，不需要对模具主体结构做大规模改造，对于存量老旧模具的定位结构升级也有较好的适配性。基座上的固定孔采用等间距排布设计，单套夹具可覆盖一定范围内的模具安装尺寸，减少同类型工装的规格数量，降低生产现场的备件管理成本。

从实际使用的角度出发，这套夹具的回转结构配合间隙设计预留了高温下的膨胀余量，常温下装配的间隙在模具升温至工作温度后不会出现卡滞，同时导向槽的长度经过匹配计算，既保证开模过程中有足够的自适应摆动量，又不会因摆动量过大导致定位精度超差。合模状态下，圆形定位块与模具侧的定位槽配合，可实现动定模的精准对位，重复定位精度可满足小型精密铸件的生产要求，减少铸件错边缺陷的产生。相较于传统的固定式定位夹具，这种带铰链回转结构的夹持定位件，开模时的阻力可降低40%左右，能有效减少模具导柱的磨损，延长模具整体的使用寿命，同时在需要人工辅助清模的场景下，夹具的随动特性也能让开模动作更顺畅，避免操作过程中出现模具磕碰的问题。

结构细节上，夹具的所有安装孔都做了沉头处理，固定螺栓安装后不会突出基座表面，防止开模合模过程中螺栓头与模具其他部件产生刮擦；基座与模具贴合的安装面做了平面度处理，保证安装后夹具与模板表面紧密贴合，避免长期受侧向力后出现固定螺栓松动的问题。回转块的中心孔与转轴的配合采用间隙配合，表面可根据使用需求做硬化处理，提升耐磨性能，适配铸造车间长期连续生产的使用强度。
