台式夹持式板材边缘修边作业装置结构

项目分类:铸造模 发布时间:2026-05-21 ID:1154880
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构
  • 台式夹持式板材边缘修边作业装置结构

在钣金加工、压铸件后处理以及小型型材加工的产线工位上,边缘修整是必不可少的工序,这类修边装置主要适配厚度在0.5mm到3mm之间的金属薄板、薄型压铸件飞边的修整作业,替代传统手工持锉刀、角磨机的作业方式,能有效控制修边后的边缘直线度,避免人工修边出现的斜边、圆角不均、局部过切等问题,尤其适合小批量多批次的工位加工场景,不需要复杂的设备调试,安装固定后即可快速上手作业。

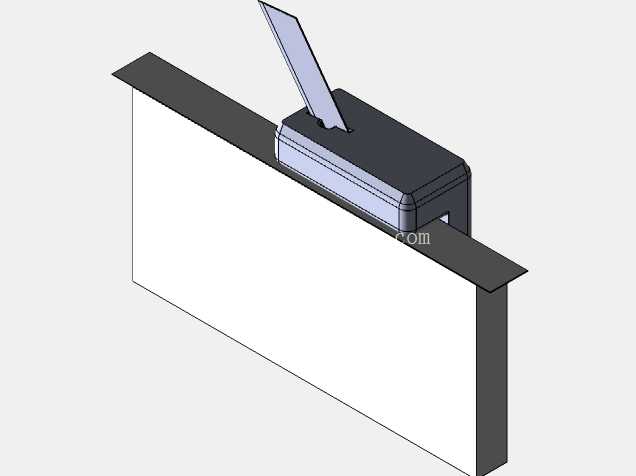

该装置采用夹装式固定结构,主体基座设计为C型开口结构,开口跨度适配常规厚度的工作台边沿,安装时不需要对现有工作台做打孔改造,直接通过基座的夹持面贴合工作台边沿,依靠结构自身的卡合限位即可完成固定,安装边界控制在基座本体范围内,不会占用过多工作台操作空间,基座整体采用硬质工程塑料与金属嵌件结合的结构,在保证结构刚性的同时控制整体重量,单人即可完成拆装移位,适配不同工位的灵活调配需求。

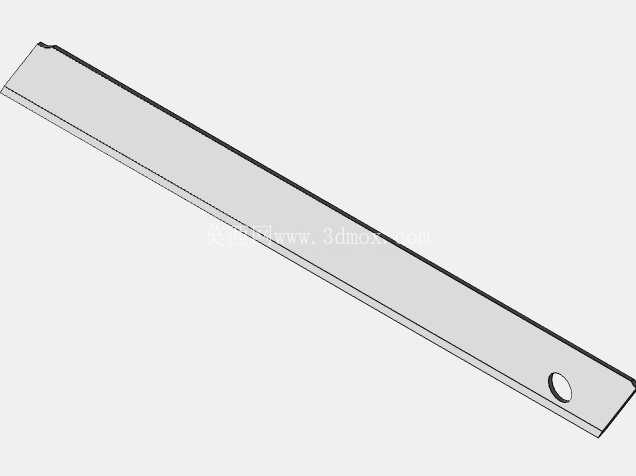

修边刀具采用倾斜式安装布局,刀具与板材进给方向呈固定夹角,这个角度经过反复验证,既可以保证切削刃顺利切入板材边缘的毛刺、飞边区域,又能避免角度过陡导致的切削阻力过大、刀具崩损问题,刀具伸出长度可根据待修边板材的厚度做微调,调整时不需要完全拆解结构,仅通过基座侧面的锁紧旋钮即可完成刀具的固定与释放,调整到位后锁紧即可保证作业过程中刀具不会出现位移,保证修边尺寸的一致性。

从结构设计逻辑来看,该装置优先考虑了工位作业的实用性,没有冗余的功能结构,刀具安装槽设计为快换结构,当切削刃出现磨损后,可直接松开锁紧件更换同规格刀片,不需要对整体结构做校准,更换后即可快速恢复作业精度。基座的上表面设计为平直的导向面,作业时待修边的板材紧贴导向面推送,导向面与切削刃的相对位置经过精度校准,能保证板材推送过程中始终保持稳定的进给角度,修边后的边缘直线度可控制在0.1mm每米范围内,满足常规钣金件、压铸件的边缘精度要求,不需要后续额外的打磨工序。

在实际作业场景中,该装置可适配多种材质的边缘修整,除了常见的冷轧钢板、铝合金薄板外,更换对应材质的切削刀片后,也可用于薄型亚克力板、PVC板材的边缘飞边修整,应用场景覆盖五金加工、模型制作、小型零部件后处理等多个领域。装置的整体外形尺寸控制在长120mm、宽60mm、高70mm范围内,C型夹持开口的最大夹持厚度为50mm,可适配绝大多数常规钳工工作台、流水线操作台面的安装需求,安装后刀具突出基座的高度不超过40mm,不会对作业人员的操作空间造成干涉,作业过程中产生的切屑会顺着刀具的倾斜角度自然下落,不会在基座表面堆积,日常清理仅需要简单擦拭即可,维护成本极低。

结构设计上充分考虑了作业安全性,刀具的非切削区域完全被基座外壳包裹,仅露出必要的切削工作段,作业人员推送板材时手部不会直接接触到切削刃,避免操作过程中的划伤风险。基座底部的夹持面设计有防滑橡胶垫,既可以增大夹持摩擦力,保证装置在作业过程中不会出现移位,又可以避免夹持时对工作台表面造成压痕损伤,适合在精加工工作台、木质工作台等不同材质的台面上安装使用。

从三维建模的角度来看,该装置的结构拆分清晰,基座分为上下两个壳体,通过内嵌的螺丝柱完成装配,刀具安装位预留了足够的调整间隙,所有配合面的公差设计符合常规注塑件、机加工件的工艺要求,不需要特殊的加工工艺即可完成实物制作,建模过程中对所有的圆角、拔模角度都做了工艺性处理,避免出现直角结构导致的应力集中问题,同时也兼顾了外壳的外观流畅性,没有突兀的棱角结构。
