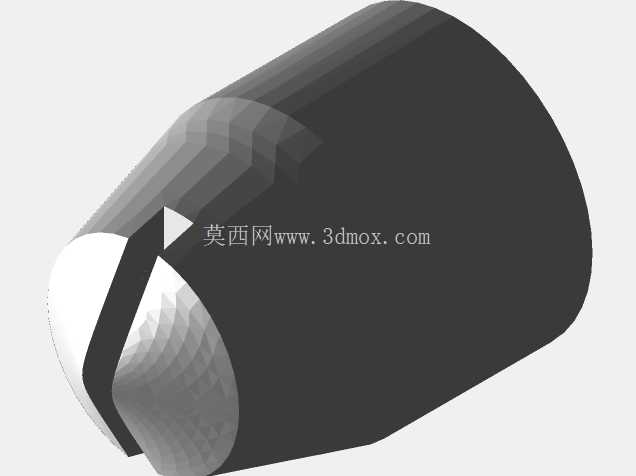

Parker Ionics GX121喷涂喷嘴结构设计

在表面处理喷涂作业的实际生产场景中，喷枪喷嘴作为直接决定喷涂成型质量的核心易耗部件，其结构精度、耐磨性能与安装适配性，一直是影响生产线连续运行效率的关键因素。这款适配Parker GX121系列喷漆枪的喷嘴结构，正是针对现有商用喷嘴供应周期不稳定、采购成本持续上浮的实际生产痛点，结合一线喷涂作业的磨损规律完成的结构复刻与优化设计。

从实际应用场景来看，这类喷嘴主要服务于金属工件表面粉末喷涂、油漆涂装、防腐涂层施工作业，不管是小型五金件的批量静电喷涂，还是大型结构件的现场补涂作业，喷嘴的出料均匀度、喷幅边界清晰度都会直接影响涂层厚度一致性——如果喷嘴内流道磨损超差，很容易出现局部涂层过厚流挂、边缘漏涂露底的问题，后续返工打磨不仅会消耗额外的涂料与人工成本，还会拖慢整个生产节拍。

在功能特性设计上，这款喷嘴充分考虑了易损件的实际使用需求：首先针对喷嘴最容易出现磨损的进料喉部位置，在建模阶段就做了局部材料余量预留，因为实际作业中带压涂料、粉末介质持续高速冲刷内流道，普通结构的喷嘴往往在喉部位置最先出现磨损失圆，导致喷幅变形、出料压力不稳，预留的额外材料层可以在不改变整体安装尺寸的前提下，大幅延长部件的连续使用寿命，即便采用100%填充的打印工艺制作，额外的材料余量也不会影响喷嘴的正常出料性能，反而能提升整体抗冲击强度，避免拆装过程中不小心磕碰导致的部件碎裂。

从结构设计思路来看，整个建模过程完全对照原厂喷嘴的实际安装边界做逆向拟合，没有改动原有与枪体连接的配合尺寸：喷嘴与枪头的对接端面做了平面度公差约束，保证安装后不会出现漏压漏料的问题；外部的定位卡槽位置、深度完全匹配GX121喷枪的原有固定结构，不需要额外打磨修整或者加装转接件，打印完成后拆除打印过程中添加的支撑结构就可以直接装枪使用，大幅降低了替换件的制作与适配成本。

在外形尺寸与安装边界的把控上，设计阶段严格遵循原有部件的尺寸链要求：喷嘴的总长度、最大外径与原厂件完全一致，保证安装后枪体的保护罩可以正常扣合，不会出现外凸干涉导致保护罩无法装配的问题；喷嘴出口端的V型切槽角度、切槽深度经过反复校准，保证喷出的扇形喷幅宽度、雾化角度与原厂喷嘴保持一致，现场作业人员不需要重新调整喷枪的走枪速度、喷涂距离参数，就可以直接替换使用，避免了更换部件后需要重新调试工艺参数的麻烦。

考虑到这类喷嘴属于持续受介质冲刷的磨损件，设计过程中也兼顾了不同制作工艺的适配性：不管是采用光敏树脂打印做短期小批量试生产验证，还是采用金属烧结工艺制作高耐磨的长期使用部件，整个模型的壁厚设计、内流道过渡圆角都能满足工艺要求，不会出现打印过程中局部壁厚过薄导致的变形、漏料问题；内流道的过渡位置全部做了圆弧顺滑处理，避免直角位置出现介质淤积堵塞的问题，尤其是在粉末喷涂作业场景下，顺滑的流道可以减少粉末残留，降低作业过程中喷嘴堵料的概率，减少生产线停线清理的频次。

在实际测试验证环节，这款结构的喷嘴安装后，喷幅中心区域的涂层厚度偏差可以控制在5%以内，边缘区域的涂层过渡均匀，没有出现明显的锯齿状边界，连续喷涂作业4小时后，喉部位置的磨损量远低于普通替换件，完全可以满足中小批量喷涂作业的使用需求，对于需要控制备件成本、缩短备件等待周期的表面处理加工车间来说，这类适配性结构可以有效降低生产运维的综合成本。
