一体式圆柱滚子轴承结构设计

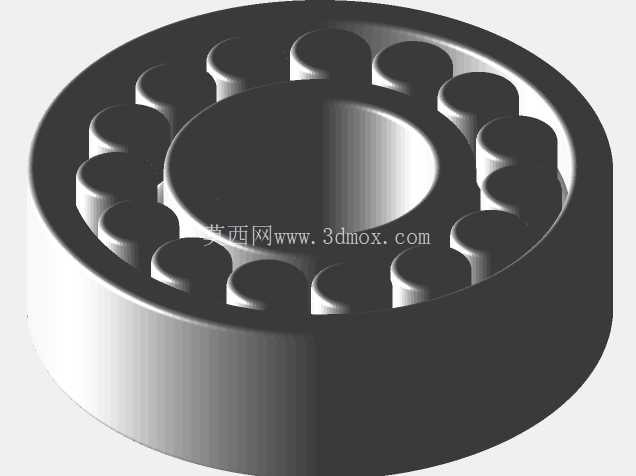

　　在各类旋转传动设备的结构设计中，支承部件的选型与结构合理性直接决定整套设备的运行精度、负载能力与维护周期，圆柱滚子轴承作为径向承载能力突出的滚动支承部件，广泛应用在重载、中高速的传动场景中。本次呈现的一体式圆柱滚子轴承结构，采用内圈、外圈与圆柱滚子一体化的结构设计思路，区别于传统分离式圆柱滚子轴承的装配逻辑，在结构设计阶段就将保持架的限位结构与内圈挡边做了整合处理，避免了分离式轴承在装配、运输过程中出现滚子散落、保持架错位的问题，尤其适合装配空间受限、现场维护条件有限的设备应用场景。

　　从实际应用场景来看，这类一体式圆柱滚子轴承常被用在机床主轴的径向支承位置、重型减速机的中间轴支承端、冶金设备的轧辊传动端以及工程机械的行走机构传动部位，这类场景普遍存在径向负载大、启动冲击载荷强、连续运行周期长的特点，对轴承的径向承载能力、抗冲击性能都有较高要求。从产品功能特性来看，该轴承采用圆柱滚子作为滚动体，滚子与内、外圈滚道为线接触形式，相比同尺寸的深沟球轴承，径向额定动载荷可以提升40%以上，能够承受较大的单向径向载荷，同时滚子沿圆周方向等距排布，配合整合式的保持架结构，能够在高速旋转时保证每个滚子的受力均匀，避免出现局部滚子过载导致的点蚀、磨损问题。

　　在设计思路上，该结构没有采用传统的铜制实体保持架或者冲压钢板保持架，而是将保持架的兜孔结构直接集成在内圈的延伸挡边上，既减少了额外保持架零件带来的装配累积误差，也降低了轴承整体的轴向尺寸占用，对于安装空间轴向尺寸受限的传动结构来说，能够有效压缩整套传动组件的轴向布局空间。从外形尺寸与安装边界来看，该轴承的内圈内孔为标准圆柱面设计，可与圆柱形轴颈采用过盈配合或者过渡配合安装，安装时可通过热装工艺实现内圈与轴的紧密贴合，避免运行过程中出现内圈跑圈的问题；外圈外圆同样为标准圆柱面，可与轴承座孔采用间隙配合或者过渡配合，方便后期维护时的拆卸更换。轴承的两端面设计有统一的倒角结构，既能够在安装时起到导向作用，避免装配过程中锐边刮伤轴颈或者座孔的配合面，也能够去除加工过程中产生的毛刺，防止运行过程中金属碎屑进入滚道内部造成滚子磨损。在滚道的设计上，内圈与外圈的滚道都做了凸度修形处理，能够避免滚子在承受偏载载荷时出现边缘应力集中的问题，即使轴出现轻微的挠曲变形，也能够保证滚子与滚道的接触应力均匀分布，延长轴承的实际使用寿命。

　　在实际选型应用时，需要注意这类一体式圆柱滚子轴承的轴向承载能力较弱，仅能够承受少量的轴向定位载荷，无法作为双向轴向支承部件使用，因此在整套传动结构的设计中，需要搭配对应的角接触球轴承或者推力轴承来承担轴向载荷，避免轴承承受额外的轴向力导致滚子端面与挡边出现异常磨损。另外在安装过程中，需要保证轴颈与轴承座孔的同轴度公差控制在合理范围内，同轴度过大会导致轴承运行时出现附加载荷，加剧滚道与滚子的磨损，同时需要按照对应的润滑要求填充润滑脂或者润滑油，保证滚动接触面之间形成稳定的油膜，降低运行过程中的摩擦阻力与磨损速率。这类一体式结构的轴承在装配时不需要额外调整滚子与保持架的位置，相比分离式轴承能够有效缩短现场装配的工时，降低装配过程中人为操作失误导致的轴承损坏概率，在批量生产的设备中应用能够有效提升装配效率，稳定产品的装配质量。
