四爪液压卡盘结构设计方案

　　在金属切削加工的工装配套体系里，卡盘是机床主轴与工件衔接的核心功能部件，四爪液压卡盘的应用场景覆盖了普通车床、数控车床、外圆磨床等多类回转加工设备，尤其适配异形截面工件、非对称结构毛坯的装夹需求，和手动四爪卡盘相比，液压驱动的结构形式大幅降低了操作人员的装夹劳动强度，同时能稳定输出可控的夹持力，避免手动拧紧时受力不均导致的工件变形或者装夹偏移问题。从实际加工场景来看，这类卡盘常被用于方形毛坯、偏心轴类零件、不规则轮廓铸件的装夹作业，单爪独立可调的结构特性，让它可以完成偏心工件的找正装夹，弥补了三爪自定心卡盘只能夹持规则回转体工件的局限性，在小批量多品种的机加工车间、模具零件加工工位、非标零件定制加工场景中，这类卡盘的使用频率极高。

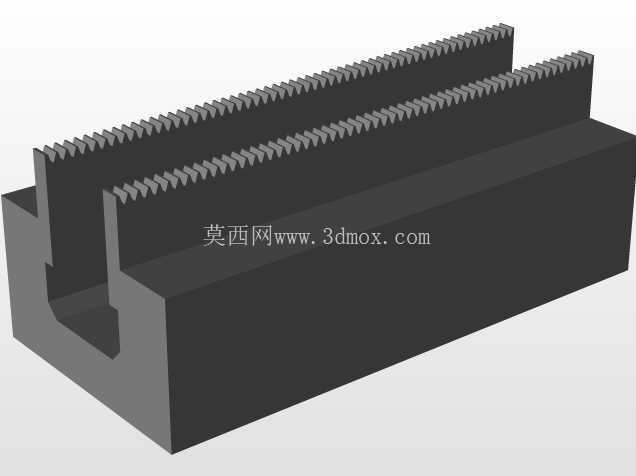

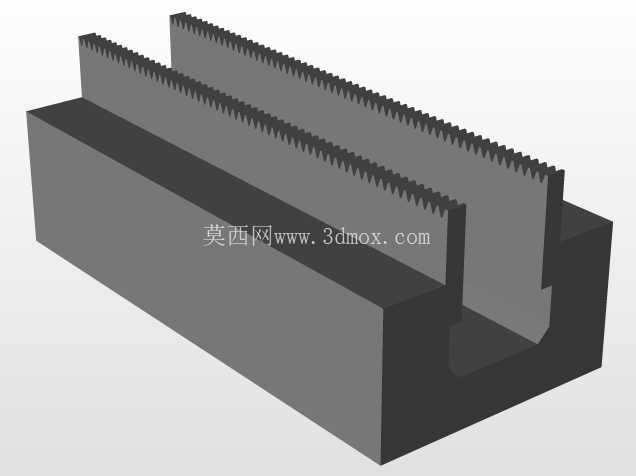

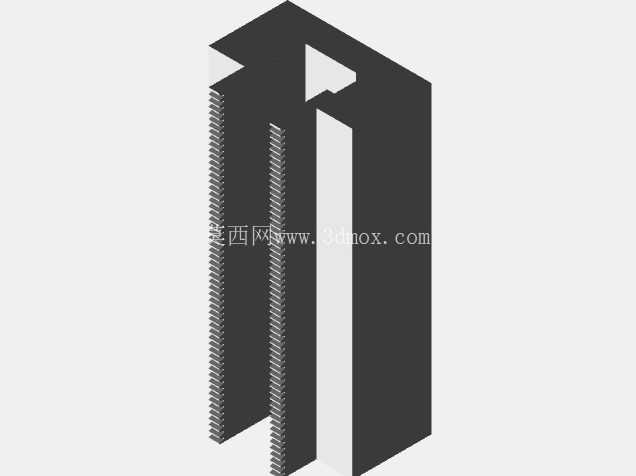

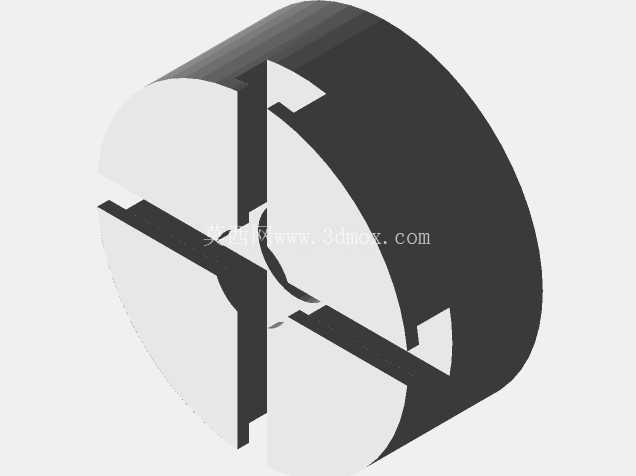

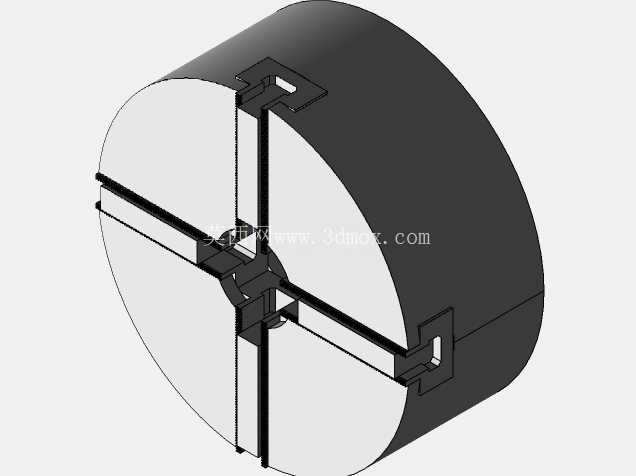

　　这款四爪液压卡盘的设计围绕夹持稳定性、动作响应速度、安装适配性三个核心维度展开，整体采用盘式主体结构，四个卡爪沿盘体径向呈90度均匀分布，每个卡爪都配套独立的液压驱动油路与滑动导向结构，既可以实现四个卡爪同步联动完成规则回转工件的快速定心装夹，也可以单独调整单个卡爪的行程位置，适配非对称工件的找正需求。卡爪的滑动导轨采用了梯形截面的导向结构，相比矩形导轨拥有更好的受力承载能力，同时能降低卡爪伸缩过程中的卡滞概率，导轨面设计有均匀分布的润滑油槽，日常维护时可以通过注油孔注入润滑脂，减少滑动面的磨损，延长卡盘的整体使用寿命。

　　盘体内部的液压油道采用了环形布局+分支通路的设计，液压油从主轴后端的回转配油环进入卡盘内部后，会通过环形油道均匀分配到四个卡爪对应的驱动油缸，保证每个卡爪的输出推力保持一致，同步动作时不会出现推力偏差导致的工件偏移；每个分支油道都设计有独立的节流阻尼孔，可以微调单个卡爪的动作速度，避免不同卡爪行程差异带来的夹持错位。卡盘的安装基准面采用了与标准机床主轴端匹配的短锥定位结构，配合端面的连接螺栓孔，可以直接适配市面上多数主流型号的数控车床主轴，不需要额外制作过渡连接盘，安装时只需要将卡盘的短锥面与主轴锥孔贴合，拧紧端面的连接螺栓即可完成定位固定，安装边界的尺寸公差严格遵循机床附件的通用标准，连接法兰的止口直径、螺栓孔分布圆直径都和同规格的通用液压卡盘保持一致，用户替换原有旧卡盘时不需要修改主轴端的连接结构。卡爪的夹持面设计有可更换的硬爪与软爪两种安装接口，硬爪采用淬火合金钢制作，硬度达到HRC55以上，适合夹持毛坯件、热轧棒料等表面粗糙硬度较高的工件；软爪采用低碳钢制作，用户可以根据待加工工件的实际直径自行镗削软爪的夹持内孔，获得更高的装夹同轴度，适合精加工工序的工件装夹。在实际使用过程中，卡盘的夹持力可以通过机床配套的液压系统压力进行调节，针对薄壁类零件加工时，可以降低系统压力减小夹持力，避免工件被夹变形；针对重型切削、大余量粗加工场景时，可以提高系统压力增大夹持力，防止切削过程中工件出现打滑移位的问题。

　　卡盘整体的密封结构采用了耐油橡胶密封圈与防尘挡圈组合的形式，切削过程中产生的铁屑、切削液很难进入卡盘内部的油道与滑动导轨面，减少了杂质进入导致的零件磨损与油道堵塞问题，日常维护只需要定期清理卡爪缝隙间的铁屑，按照维护周期补充润滑脂即可，不需要频繁拆解卡盘进行内部清理。从结构受力的角度来看，盘体主体采用了高强度合金钢整体锻造后加工成型，相比铸造盘体拥有更好的结构强度与抗冲击性能，在承受较大切削载荷与夹持反作用力时不会出现盘体变形，能长期保持装夹精度的稳定性；四个驱动油缸的活塞采用了格莱圈密封形式，既可以保证液压油的密封性能，不会出现泄压导致的夹持力下降问题，同时活塞的滑动阻力更小，卡爪的动作响应更灵敏，主轴高速旋转时也不会因为离心力的作用出现卡爪松动的问题。
