双环连接式滑动锁扣结构设计

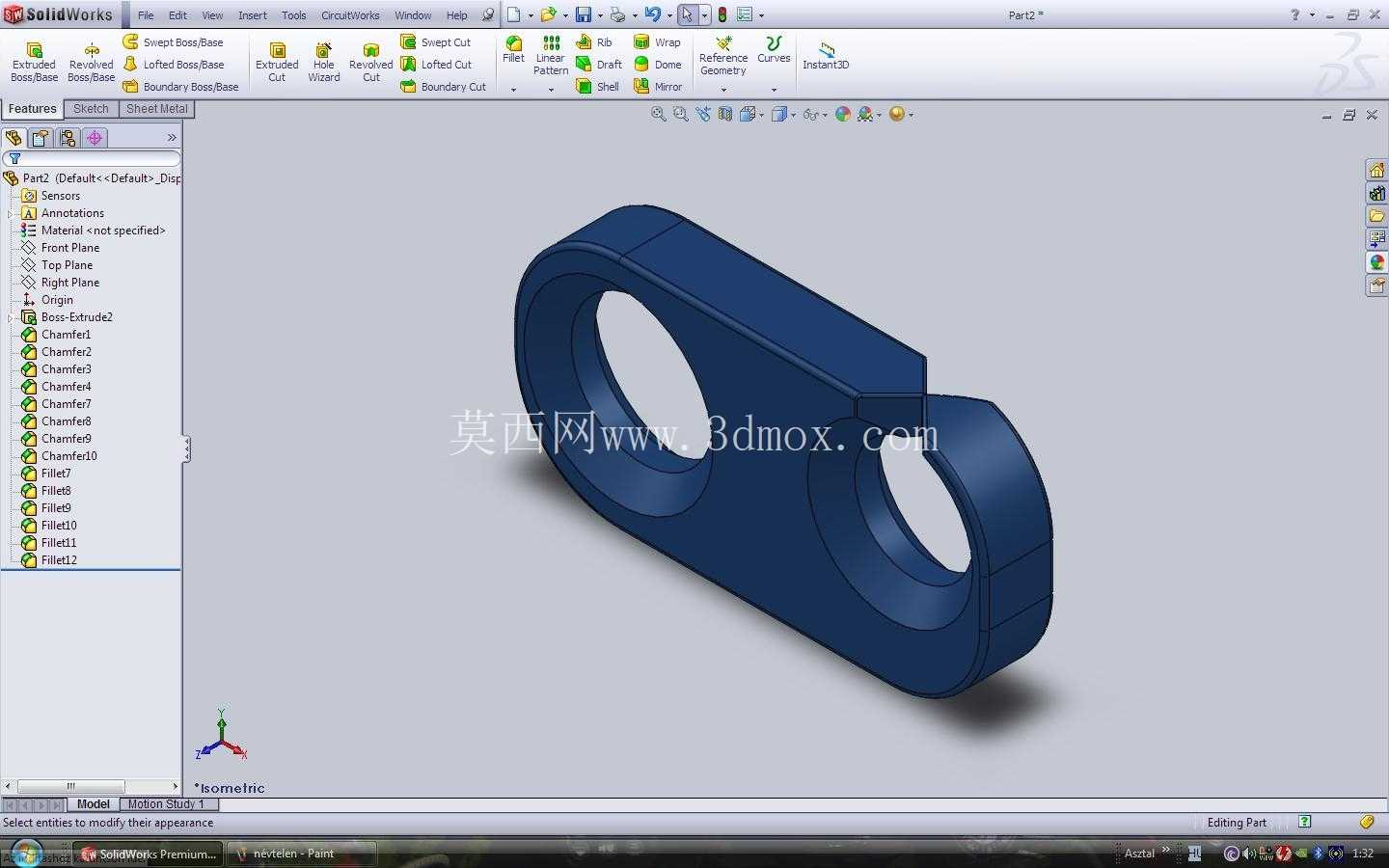

　　该构件属于滑动工况下使用的连接锁止类五金配件，整体采用一体化切削或模锻成型的结构设计，主体为两个同轴度经过严格校准的环形耳座通过中间的连接臂连为一体，两个环形结构的内孔分别承担不同的功能：一侧内孔用于穿装固定销轴，将整个构件铰接在基座端，另一侧内孔用于挂接被连接的杆件或锁销，实现两个部件之间的可转动锁止连接。从实际应用场景来看，这类构件常被用在需要快速开合、滑动锁止的机构中，比如户外装备的快挂组件、工业设备的舱门快锁结构、输送线的工装挂接件、小型机具的活动连接部位，在承受径向拉载荷的同时，允许构件绕固定侧销轴做小角度的摆动，适配安装面存在小幅位移偏差的使用场景。

　　设计过程中首先要明确两个环形内孔的中心距参数，这个尺寸直接决定了锁止行程的大小，中心距过大会导致锁止后旷量明显，连接刚性不足，中心距过小则会出现挂接时卡滞，无法顺利套入锁销的问题；其次是环形结构的壁厚设计，需要根据额定承受的拉拔载荷计算截面的抗剪强度，避免在受冲击载荷时出现根部断裂的情况，中间连接臂的过渡位置全部采用圆角过渡，消除应力集中点，防止长期交变载荷下出现疲劳裂纹。安装边界方面，固定侧的销轴直径需要和对应内孔保持间隙配合，配合间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会出现径向窜动过大的问题；挂接侧的内孔倒角需要做1×45°的导入角，方便挂接时锁销顺利滑入孔内，不需要精确对位就能完成挂接操作。

　　构件的外形轮廓做了全周的圆角打磨处理，没有尖锐的棱角，避免在滑动操作过程中划伤操作人员，同时也能减少和相邻部件之间的剐蹭磨损。从结构受力的角度分析，当构件处于锁止状态时，拉力通过两个内孔的孔壁传递到中间连接臂，连接臂的截面采用等强度设计，靠近两个环形耳座的位置截面厚度更大，向中间过渡位置厚度均匀变化，在保证整体强度的前提下尽可能减少材料用量，降低构件自身重量。滑动使用过程中，构件绕固定销轴转动的角度范围通常在0-45度之间，设计时需要校核转动过程中构件外轮廓和周边安装结构的干涉情况，确保在整个转动行程内不会出现卡碰。

　　这类构件的表面通常会做氧化或者发黑处理，提升耐磨性能和防锈能力，适应户外或者潮湿工况下的使用需求，不需要频繁维护就能保持稳定的锁止功能。和普通的单环挂扣不同，这种双环一体的结构不需要额外的连接件就能同时实现铰接和挂接功能，减少了装配环节的零件数量，降低了整体机构的故障率，在频繁开合的使用场景下，可靠性比分体式的挂接结构更高。建模过程中需要重点保证两个内孔的圆柱度要求，以及两个孔轴线的平行度，平行度误差控制在0.05mm以内，避免安装后出现转动卡滞、受力不均的问题；连接臂和环形耳座的相接位置需要做相切过渡，保证曲面顺滑，不仅是为了外观规整，更重要的是避免截面突变带来的应力集中，提升构件的抗疲劳寿命。实际选型使用时，需要根据挂接的载荷大小选择对应尺寸的规格，内孔直径和销轴直径的匹配需要遵循公差配合标准，不能出现大孔配小销的情况，否则会导致孔壁局部应力过大，出现压溃变形的问题。
