手动压力机烙铁固定螺纹插入适配工装

在小批量塑料件热熔嵌件压装、电子元器件引脚热铆、薄壁塑胶件局部热压定型的作业场景中，手动压力机凭借成本低、操作灵活、压装行程可控的优势，一直是小型加工车间、创客工坊、产品打样环节的常用设备，但常规手动压力机的压头安装位仅适配标准金属压头，无法直接固定手持电烙铁完成带温压装作业，以往作业中多采用操作人员手持烙铁对准压装位，另一只手操作压力机压杆的方式，不仅对位精度差，容易出现嵌件压歪、塑胶件局部过热熔穿的问题，还存在烙铁头误碰操作人员、高温部件移位引发的安全隐患。这款适配结构正是针对这一实际作业痛点设计，核心功能是将常规手持电烙铁稳定固定在手动压力机的滑块安装端面，让烙铁头与压力机的压装行程保持同轴，实现压装动作与加热作业的同步配合，无需操作人员手持烙铁对位，大幅提升压装精度与作业安全性。

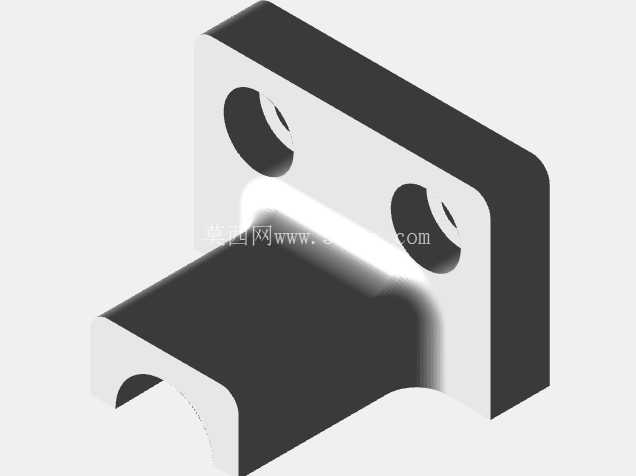

从结构设计逻辑来看，整个适配结构分为三个功能段，分别是与压力机滑块连接的安装基座、烙铁柄部夹持段、烙铁头轴向调节段。安装基座采用L型折弯结构，其中竖直贴合面加工有与手动压力机滑块端面安装孔位匹配的沉头安装孔，可直接通过内六角螺丝固定在常规手动压力机的滑块前端，无需对压力机本身进行打孔、焊接等改造，适配市面上多数行程在100-200mm的台式手动压力机，安装后基座的水平承载面与压力机工作台面保持平行，保证后续安装的烙铁轴线与压装方向完全垂直，避免压装过程中出现侧向分力。烙铁柄部夹持段采用分体式抱箍结构，抱箍内孔直径匹配常用的Weller系列等直径20mm的手持烙铁柄部，抱箍一侧开有2mm宽的伸缩缝，通过两个M3铜螺丝锁紧，既可以保证烙铁安装后不会在压装过程中出现轴向窜动、周向转动，也可以根据不同压装作业的需求，快速调整烙铁的伸出长度，适配不同高度的压装工装与工件。烙铁头轴向调节段在抱箍结构前端预留了15mm的调节行程槽，松开锁紧螺丝后可以前后微调烙铁头的初始位置，配合压力机本身的行程限位螺丝，可以精准控制烙铁头压入工件的深度，避免压入过深损坏工件内部结构，或是压入深度不足导致螺纹嵌件固定强度不够。

从安装边界与尺寸适配来看，整个适配结构安装后在压力机滑块前端的总伸出长度不超过80mm，宽度不超过60mm，不会遮挡操作人员观察压装位的视线，也不会与压力机两侧的导柱、操作手柄产生运动干涉。抱箍中心距安装基座竖直面的距离为45mm，刚好匹配常规手动压力机滑块端面到工作台中心的距离，保证安装后烙铁头的初始位置对准工作台中心区域，无需额外调整工件的摆放位置。结构的边角位置全部做了R2的圆角处理，避免安装调整过程中尖锐边角划伤操作人员，夹持结构与烙铁柄部接触的位置贴有1mm厚的耐高温硅胶垫，既可以增大夹持摩擦力，避免烙铁工作时的高温传递到金属基座上导致操作人员误触烫伤，也可以防止锁紧过程中夹伤烙铁的塑料柄部，影响烙铁本身的使用寿命。

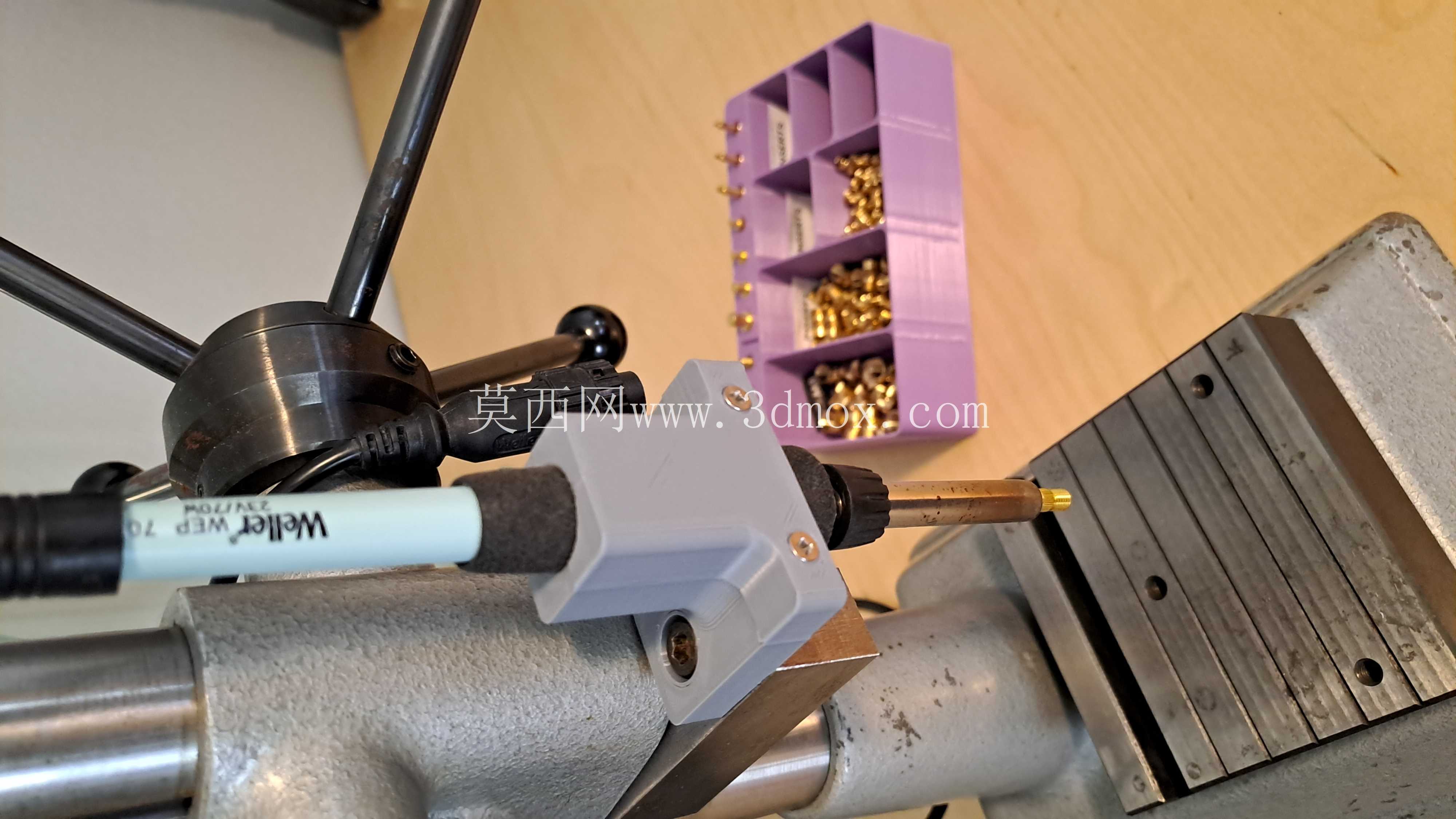

实际作业过程中，安装该适配结构后，操作人员只需要将待压装螺纹嵌件的塑胶工件放置在工作台的定位工装内，调整烙铁温度到对应塑胶材质的热熔温度，扳动压力机手柄即可带动烙铁头匀速下压，将螺纹嵌件平稳压入塑胶件的预钻孔内，整个压装过程中烙铁的进给方向完全由压力机的滑块导轨导向，不会出现手动持握时的晃动偏移，压装后的螺纹嵌件垂直度可以控制在0.1mm以内，嵌件与塑胶件的结合强度比手动压装提升40%以上，同时操作人员的双手可以远离高温烙铁头区域，作业安全性大幅提升。针对不同规格的烙铁头，只需要更换对应尺寸的抱箍衬套即可完成适配，无需更换整个基座结构，整体结构采用3D打印的耐高温PETG材质制作，加工成本低，修改调整方便，可以根据不同型号的手动压力机安装孔位快速调整基座的安装孔位置，适配不同的设备使用需求。在长时间连续压装作业中，该结构的耐高温性能可以承受烙铁柄部传递的60-80℃持续温度，不会出现软化变形、锁紧失效的问题，结构本身的重量仅120g左右，不会增加手动压力机滑块的额外负载，不会影响压力机的操作手感与压装行程控制精度。
