复古Greener1.5吨手扳压力机扫描复刻

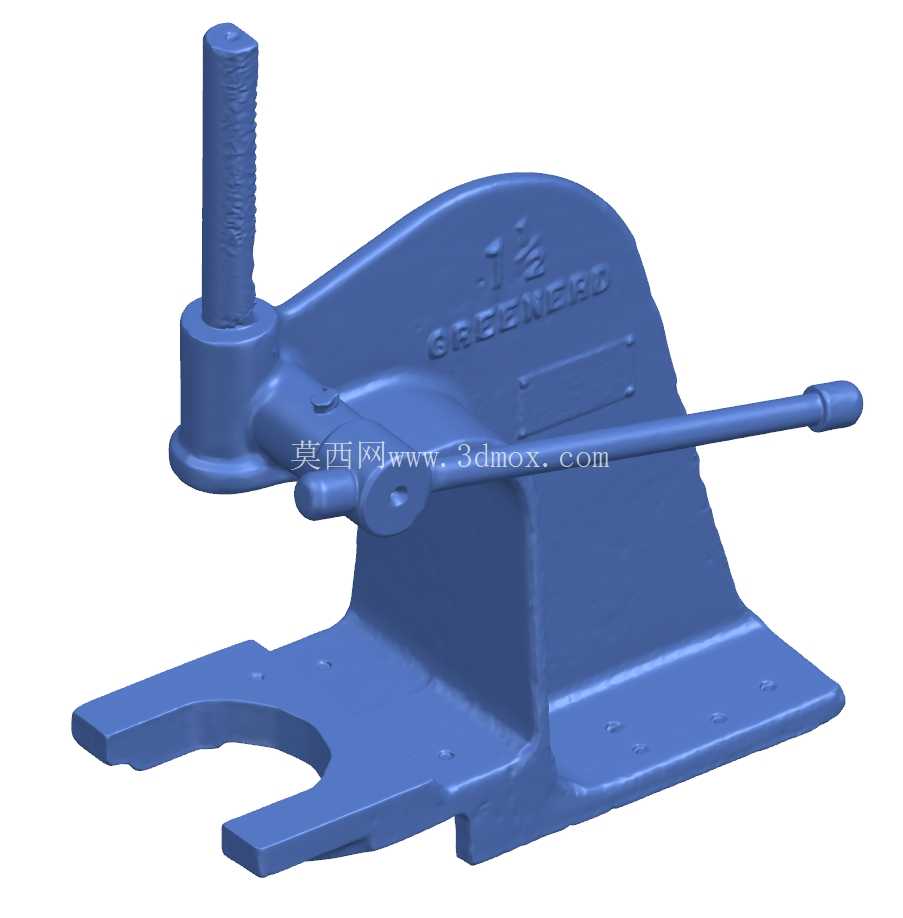

这款手动压力机的扫描复刻模型，完整还原了老式小型手扳压机的全部结构细节，从机身铸字纹理到手柄滚花、安装底板的开槽轮廓都做到了1:1的特征复现，没有做任何简化处理，对于做老设备复刻、小型工装设计的工程师来说，能直接提取结构参考，省去大量测绘的时间成本。

从实际应用场景来看，这类1.5吨级的手扳压机，过去多布置在小型机加工工位、维修班组、五金作坊里，不像大吨位冲压设备需要配套电源、气源，完全靠手动杠杆施力，适合小批量的轻载压装作业：比如小型轴承的压入、销钉的铆接、薄金属片的冲孔打标、小零件的校直，甚至早期钟表、小五金件的装配工序里都能见到它的身影，因为没有动力配套要求，哪怕是临时户外维修点、没有供电的野外作业场景，也能快速投入使用，作业时的压力输出完全靠操作人员扳动手柄的力度控制，对小尺寸脆性零件的压装反而比动力压机更不容易压废工件。

结构设计上，这款压机采用的是经典的悬臂式铸铁机身，整体一体铸造成型，没有多余的拼接焊缝，机身的弧形过渡筋条是老铸件特有的设计，既兼顾了刚性，又避免了直角位置的应力集中，长期受压也不容易出现机身开裂的问题。施力机构是简单的螺旋副加杠杆放大结构，竖直方向的压头带防滑滚花，和机身的导向孔做小间隙配合，压装时不会出现偏摆，长手柄的力臂比经过了成熟的匹配，普通人单手扳动手柄就能输出足够的压装力，不需要额外加力杆。底部的安装底板开了两个对称的U型开槽，这是很实用的安装设计：不需要把设备完全抬起来对准螺栓孔，只要把T型螺栓从槽口滑进去就能快速固定在工作台面上，调整安装位置的时候也不用完全拆下螺栓，适配不同尺寸的工装台面，底板中间的镂空槽是为了给压装工件的出料、或者下模的固定留出空间，压装的时候废料或者成型件可以直接从槽里掉下去，不会卡在台面上。

做这类老设备的三维扫描建模，最核心的是要还原铸件的非加工面特征，很多复刻模型会把铸面做的过于光滑，反而失去了老式设备的真实质感，这个模型保留了铸件表面的细微凹凸、机加工面和非加工面的分界，甚至机身上的品牌铸字标识都完整扫了出来，不管是做复古工业风的场景渲染，还是做设备结构的逆向改进，都能直接用。如果要基于这个模型做改型设计，首先可以核算螺旋副的导程和压头行程，原版的压头行程适合小高度零件的压装，如果要适配更高的工件，可以适当加高机身的立柱部分，同时要对应加强筋的厚度，保证1.5吨额定压力下机身的变形量在允许范围内；安装底板的U型槽尺寸可以根据现有工作台的T型槽规格做调整，不用重新设计整个底板的轮廓，能节省改型的建模时间。

从安装边界来看，这款压机的整体占地面积很小，底板的横向和纵向尺寸都不到半米，只要工作台面有0.3平米左右的平整安装空间就能固定，压头到底板的最大开档高度适配100mm以内的压装工装，日常小零件的压装作业完全够用，不需要占用大型设备的工位空间，很多做小型非标设备的工程师，会把这类手动压机的结构整合到半自动装配工位里，作为辅助压装单元，成本低、可靠性高，还不需要配套气动液压管路，维护起来几乎没有成本，只要定期给螺旋副加一点润滑脂，用上十几年都不会出故障。

很多刚接触工装设计的工程师会觉得手动压机结构简单，随便画个架子加个螺杆就行，但实际做出来经常出现压头偏摆、机身受力开裂、扳动手柄时力度过大的问题，参考这类经过几十年实际使用验证的老设备结构，能避开很多设计误区：比如机身的筋条布置不是越厚越好，弧形的筋条比直筋的抗变形能力更强；杠杆的支点位置要匹配人手的正常施力范围，力臂太长会导致操作不便，太短又压不动；压头的导向段长度要足够，不然压装的时候很容易歪，把工件压坏。这个扫描模型把所有这些成熟的结构细节都完整保留了，不管是做逆向学习，还是直接改型做自己的工装设计，都是非常实用的参考。
