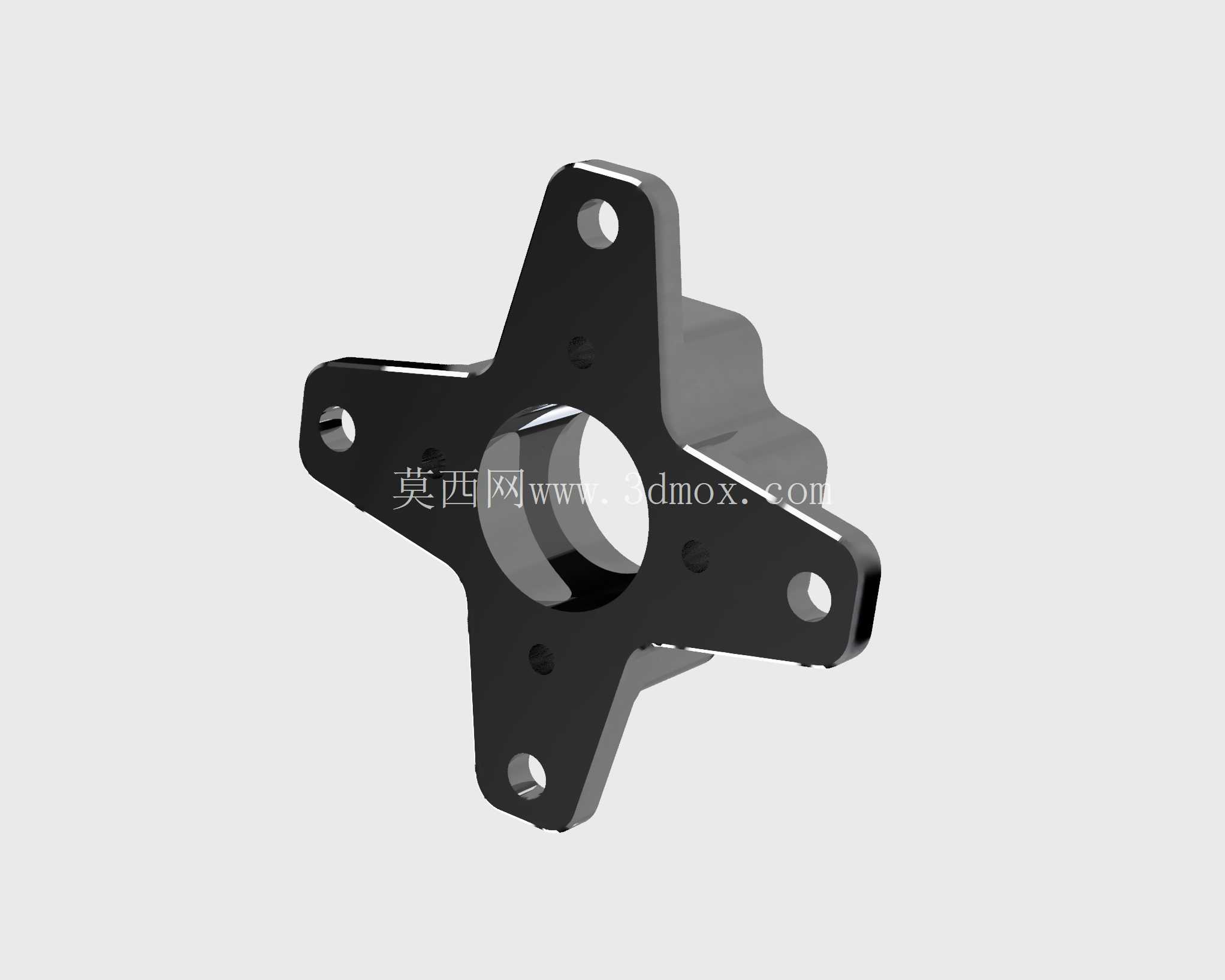

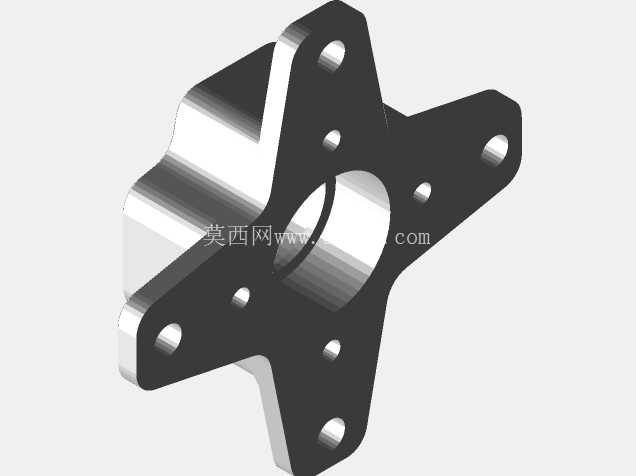

ATVC车辆轮轴固定星形连接座结构

在全地形车辆的行走机构设计中，轮轴连接部位的可靠性直接决定了复杂路况下的行驶安全，这类星形结构的固定座正是承担轮与轴刚性连接的核心承载部件。从实际装车场景来看，这类部件多用于非道路行驶的轻型全地形车、小型作业ATV的轮边位置，需要同时承受车身自重带来的垂直载荷、行驶过程中颠簸产生的冲击载荷，以及转向、加减速时传递的扭矩，对结构强度和安装定位精度都有较高要求。

从结构设计思路来看，采用四耳星形的布局并非随意选择，四个向外延伸的安装耳均匀分布在中心孔四周，相邻安装耳的夹角保持90度，这种对称布局可以让螺栓紧固时的压紧力均匀作用在连接面上，避免局部应力集中导致的部件变形。中心位置的大直径通孔是轮轴的穿过通道，孔壁的加工精度需要和轴径保持合理的配合公差，既不能间隙过大导致行驶中轮轴晃动，也不能过盈量太大造成装配困难。每个安装耳上都预制了螺栓过孔，孔位的位置度公差需要严格控制，确保和轮毂、轴端法兰的安装孔完全对位，避免强行装配带来的内应力。

部件主体的凸起结构是为了避让轴端的锁紧结构，同时增加中心部位的结构强度，避免中心孔在长期交变载荷下出现开裂。从安装边界来看，这类固定座的安装平面需要和轮毂贴合面保持足够的平面度，安装耳的厚度经过载荷校核，既能满足强度要求，又不会过度增加簧下质量，影响车辆的悬挂响应性能。实际装配时，四个安装耳通过螺栓和轮毂侧的法兰面锁紧，中心孔套入轮轴后通过轴端锁紧件完成轴向定位，轮端的载荷通过四个安装耳均匀传递到轴体上，相比三耳或者五耳的布局，四耳结构在加工便利性、受力均匀性、装配容错率上取得了更好的平衡。

在实际使用场景中，这类部件长期暴露在户外泥水、沙尘环境中，结构上没有多余的积尘沟槽，安装耳的边缘做了圆弧过渡，既可以减少应力集中，也能避免泥沙堆积在边角位置造成腐蚀。设计时没有采用多余的装饰性结构，所有的几何特征都服务于功能需求：中心区域的加厚是为了提升孔位的抗挤压能力，安装耳的加强过渡是为了降低耳根部的断裂风险，整体的对称结构也方便在四轮车型上实现前后左右的通用互换，减少备件的储备种类。

从建模逻辑来看，这类零件的建模需要优先保证安装孔位的位置精度，先确定中心轴孔的基准轴线，再以此为基准阵列分布四个安装耳的特征，所有的圆角过渡都需要匹配铸造工艺的要求，避免出现锐角导致铸造时的充型缺陷，同时也为后续的机加工预留合理的加工余量。对于结构设计人员来说，这类轮边固定件的设计需要反复校核不同工况下的受力情况：静止满载时的静载荷、冲击路面下的动载荷、紧急制动时的剪切力，都需要通过结构形状的优化来分散应力，避免在安装耳根部、中心孔边缘这些应力集中位置出现疲劳损坏。实际装车验证中，这类星形固定座相比平板式的连接法兰，抗冲击能力提升明显，在颠簸路面行驶时，四个方向的支撑结构可以更好地分散各个方向的受力，不会因为单侧受力过大出现耳板断裂的情况，同时更紧凑的轴向尺寸也能给轮边的刹车结构、防尘罩留出足够的安装空间，适配不同配置的全地形车轮边布局。
