带内卡槽式砂带磨光用空心辊筒结构

　　在金属表面处理、木工板材砂光、五金件去毛刺的生产线中，砂带磨光辊是直接决定砂带张紧稳定性、加工面接触均匀度的核心执行部件，不同于普通的定径传动辊，这类辊筒需要同时兼顾砂带的周向定位、高速运转下的动平衡余量、以及长期接触磨料工况下的耐磨性能。本次设计的空心式砂带磨光辊，采用薄壁圆筒主体结构，整体为贯通式空心腔体，相比同外径的实心辊体，自重降低60%以上，能大幅降低两端支撑轴承的径向载荷，减少设备长时间运转的轴承温升，适配1500-3000rpm的常规砂带机工作转速区间。

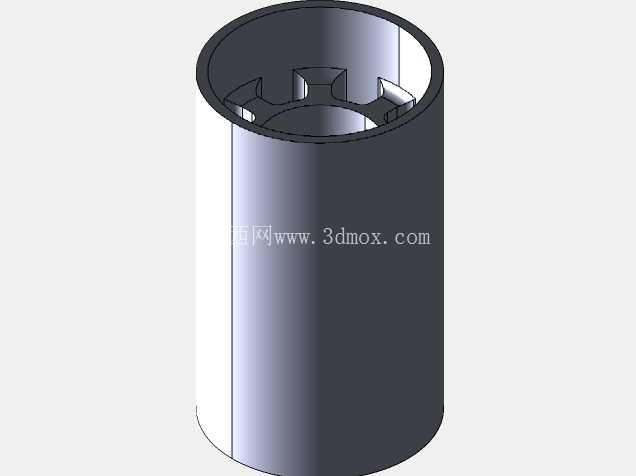

　　辊体内壁靠近一端的位置，均匀分布四个内凸的卡槽结构，该结构直接与驱动轴端的卡爪配合，无需额外的键连接或者顶丝固定，装配时只需将辊体沿轴向推入驱动轴端，卡爪自动卡入卡槽即可完成周向传动的扭矩传递，既避免了键连接带来的应力集中问题，也能在砂带过载卡滞时，通过卡槽与卡爪的微量打滑保护驱动电机不被堵转烧毁，同时大幅缩短现场更换辊筒的停机时间，单人即可完成拆装操作。辊体外圆柱面采用严格的圆柱度公差控制，全段径向跳动量控制在0.02mm以内，保证砂带张紧后不会出现轴向跑偏的问题，辊体两端的端口做了微小的倒角处理，避免安装时刮伤操作人员，也防止砂带边缘在运转过程中被端口锐边割损。

　　从安装边界来看，该辊体的外径适配常规宽度的环形砂带，内孔直径与常用的砂光机驱动轴径匹配，整体轴向长度可根据不同机型的砂带宽度做适配调整，安装时不需要对原有设备的支撑座做额外改造，可直接替换同规格的旧辊体。在实际工况应用中，这类磨光辊可用于金属焊缝打磨的手持砂带机、木工定厚砂光机、五金卫浴件表面抛光的自动打磨线，工作时辊体作为主动辊带动砂带高速运转，外圆柱面与砂带内表面完全贴合，将驱动电机的扭矩均匀传递到整个砂带幅面，保证砂带表面的线速度一致，避免出现局部打磨过深或者砂带松弛打滑的问题。

　　设计过程中特意将卡槽结构设置在辊体内部而非外壁，不会破坏外圆柱面的完整性，保证砂带与辊面的接触面积最大化，同时内卡槽的受力方向与辊体旋转方向一致，长期运转不会出现卡槽变形或者磨损松旷的问题，空心腔体的结构也方便在辊体内部加装动平衡配重块，出厂前可完成整辊的动平衡校正，将高速运转的振动量控制在允许范围内，减少打磨过程中出现的振纹问题，提升最终加工面的表面质量。不同于带橡胶包覆层的接触辊，这款金属材质的磨光辊主要用于砂带的张紧与传动端，硬度更高，形变量更小，适合大张紧力的重负荷打磨工况，长时间使用不会出现橡胶层老化、开裂、脱胶的问题，维护成本更低。
