乘用车铝合金轮毂带轮胎总成结构设计

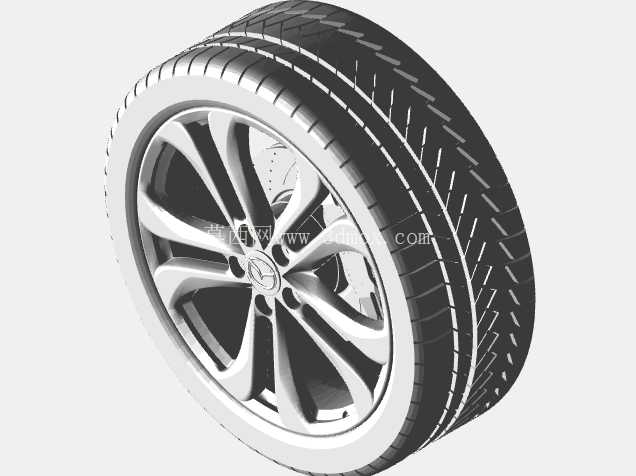

　　这套轮毂带轮胎总成的三维结构，完整还原了乘用车辆行驶系统核心部件的装配关系，覆盖从轮辐造型到制动匹配的全维度结构细节，可直接用于整车总布置校核、底盘运动干涉验证以及改装方案的前期结构推演。日常工程应用中，这类总成结构常出现在整车开发的底盘匹配环节、售后改装件的逆向开发场景，以及职业院校汽车构造课程的三维教学演示中，相比传统二维图纸，立体结构能更直观呈现各部件的装配间隙与配合公差。

　　从功能特性来看，轮辐采用多辐条双色切削造型，在保证结构强度的同时优化了视觉效果，每根辐条的截面都做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐渐收薄，这种设计既可以分散车辆过弯、制动时的集中应力，也能减少非必要的材料冗余，降低簧下质量，间接提升悬挂系统的响应速度。轮毂中心的安装面预留了五个螺栓孔位，孔位分布圆直径匹配主流紧凑型乘用车的轴头规格，中心孔的定位凸台做了倒角处理，方便装配时快速对准轴头定位基准，避免安装时出现孔位偏斜导致的动平衡偏差。轮辋部分的胎圈座结构严格匹配真空胎的安装标准，轮缘位置做了凸起的加强筋，能在轮胎低气压行驶时避免胎圈脱开，提升行驶安全性。

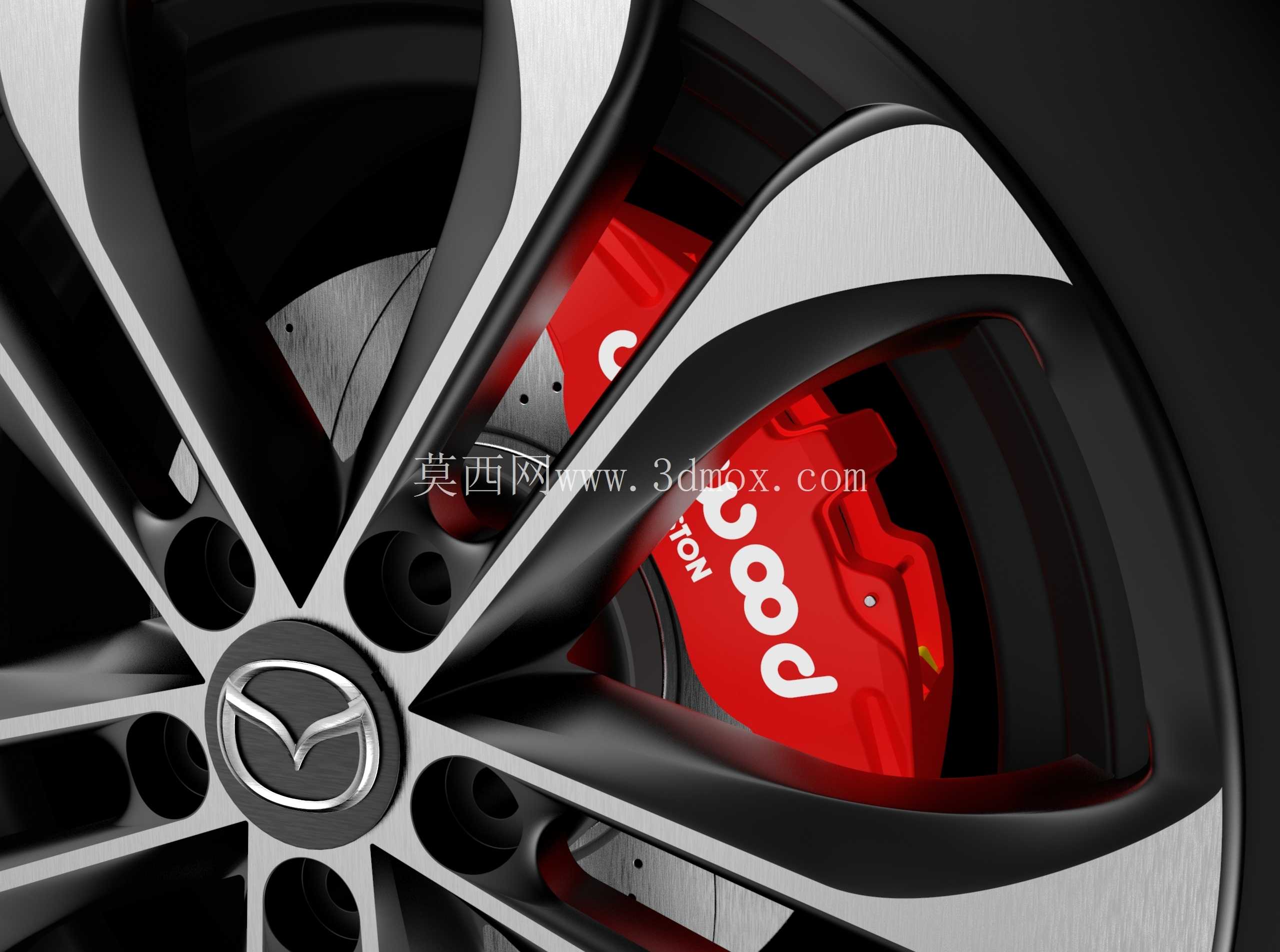

　　配套的轮胎胎面做了不对称花纹块设计，内侧花纹块侧重排水性能，外侧花纹块刚度更高，兼顾干湿地抓地力与过弯支撑性，胎侧的厚度参数也在模型中做了还原，可用于校核转向时胎侧与翼子板、悬挂摆臂的间隙。制动部分的匹配结构也完整呈现，红色涂装的制动卡钳跨置在通风制动盘上，卡钳的安装支架与转向节的连接孔位做了预留，制动盘的通风道结构也做了细节还原，可用于验证制动系统散热空间是否充足，以及轮毂辐条造型是否会影响制动散热气流的走向。

　　设计过程中需要重点考量的安装边界也在模型中有所体现，轮毂的偏距参数直接决定了轮距变化量，模型中轮辐背面与卡钳的间隙预留了足够的安全距离，避免大角度转向或悬挂压缩时出现干涉，轮胎的外径尺寸也匹配对应车型的轮拱空间，不会在满载颠簸时出现轮胎蹭到轮拱内衬的问题。从结构设计思路来看，这类轮毂的开发需要先确定轴头安装参数、载荷等级，再结合造型需求调整辐条分布，之后通过有限元分析验证径向冲击、弯曲疲劳的强度是否达标，最后再匹配对应规格的轮胎与制动部件，整个过程需要反复校核各部件的配合公差，尤其是动平衡相关的尺寸精度，直接影响高速行驶的稳定性。模型中还还原了轮毂中心的品牌标识安装位，以及轮胎胎侧的标识区域细节，可用于后期渲染展示时的细节补充，也能为改装件的外观定制提供结构参考。在实际工程选型中，这类总成模型可以帮助工程师快速判断轮毂升级方案是否可行，比如更换更大尺寸的轮毂时，是否需要调整偏距来避免干涉，轮胎扁平比变化后是否会影响时速表的校准精度，这些都可以通过三维模型的虚拟装配提前完成验证，减少实物试装的成本与周期。
