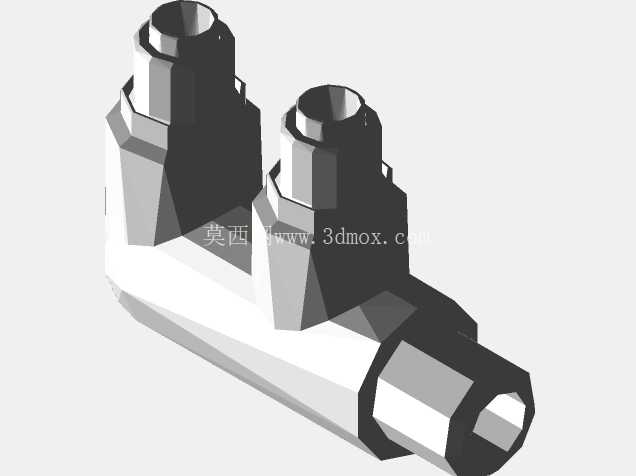

商用车气路黄铜快接式管路接头组件

　　这类黄铜材质的管路接头，主要应用在中重型商用车的气压制动、辅助气路系统当中，承担不同规格硬管、软管之间的转接连通功能，是整车气路里用量较大的基础连接件。从结构设计来看，接头主体采用H59黄铜锻压成型，兼顾抗锈蚀能力与切削加工性能，适配商用车底盘常年暴露在泥水、盐雾环境下的使用需求，相比钢制接头能减少长期使用后的锈死问题，后期维护拆卸的便利性更高。接头的外螺纹段采用标准管螺纹设计，安装时可直接适配整车储气筒、制动阀类部件的对应接口，螺纹根部预留的密封面可配合密封垫或生料带实现静密封，避免气路泄漏导致的制动压力不足问题。

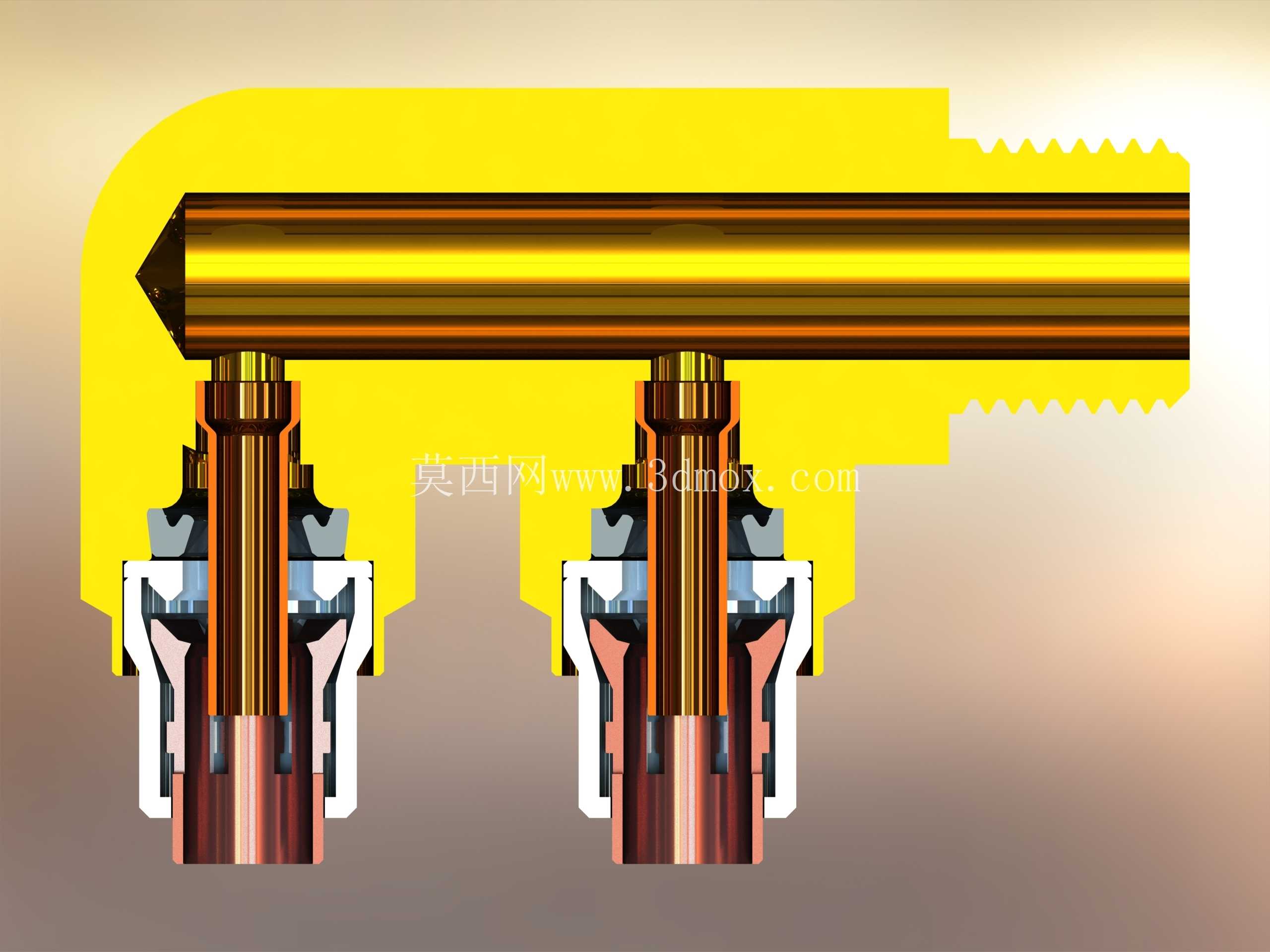

　　快接端的内部结构集成了卡爪、密封圈与定位止口，插入对应外径的尼龙气管或金属硬管时，卡爪会自动卡紧管壁，密封圈在气压作用下贴合管外壁实现动密封，不需要额外套丝或安装卡套，装配效率比传统卡套式接头提升40%以上，适合整车流水线的批量装配作业。从安装边界来看，接头的六角扳拧段尺寸符合标准紧固件的扳拧空间要求，相邻接头的中心距只要预留出12mm以上的操作空间，就可以用标准开口扳手完成紧固，不需要定制专用工装。接头内部的通径经过匹配计算，在额定工作气压1MPa的工况下，气路压降控制在允许范围内，不会因为通径过小导致制动响应滞后，也不会因为通径过大造成接头整体尺寸冗余，占用底盘过多布置空间。

　　在实际使用场景中，这类接头除了制动气路，也可适配商用车的气控换挡、气喇叭、气囊悬架等辅助气路的连接需求，不同长度的外螺纹段可以适配不同厚度的安装板，穿过车架纵梁或支架安装孔后，用锁紧螺母固定即可完成多路气路的分路引出。设计过程中，接头的内部流道做了圆弧过渡处理，避免直角转折造成的气流紊流，减少气路充放气过程中的气流啸叫，同时降低气流携带的水分、杂质在流道内部的沉积概率，延长阀类部件的使用寿命。卡爪采用弹性不锈钢材质，经过淬火处理后具备足够的卡紧力，在气管承受150N轴向拉力的情况下不会出现脱管问题，同时卡爪的刃口做了钝化处理，不会割伤气管外壁造成密封失效。

　　接头的外露表面没有尖锐棱角，避免装配过程中划伤工人手部，也不会在车辆行驶震动过程中磨损相邻的线束或软管。从维护角度来说，快接结构的拆卸只需要按下接头端部的释放环，就可以顺利拔出气管，不需要破坏管路或接头，后期维修更换管路时的操作成本更低，也能减少维修过程中对周边部件的干涉。这类黄铜接头的抗振性能经过台架验证，在模拟商用车底盘10g加速度的随机振动工况下，连续测试200小时不会出现松动、泄漏问题，能够适应非铺装路面行驶时的持续震动工况，不会因为长期颠簸导致密封失效。在整车布置时，这类接头可以根据管路走向选择直通、直角等不同构型，本次的组件包含了多种常用规格的接头，能够覆盖单台车气路系统大部分的转接需求，结构设计上统一了扳拧尺寸，减少装配线上的工具更换频次，进一步提升装配效率。
