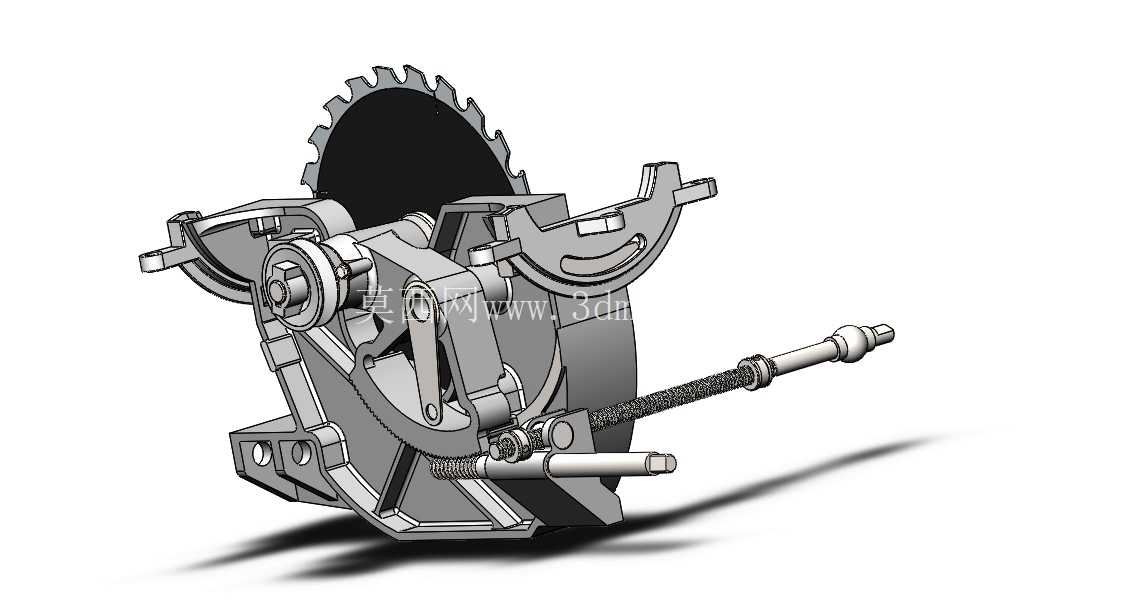

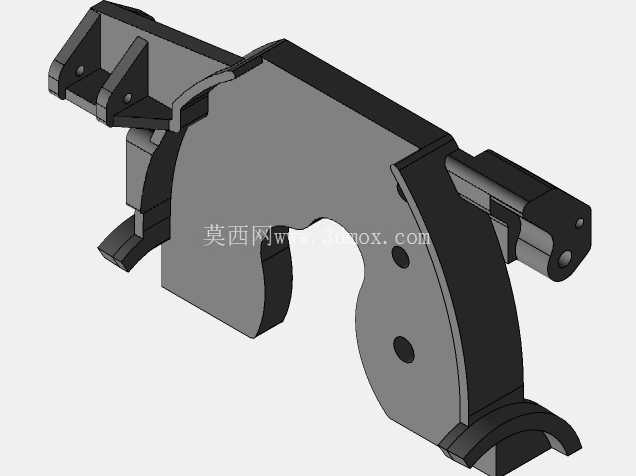

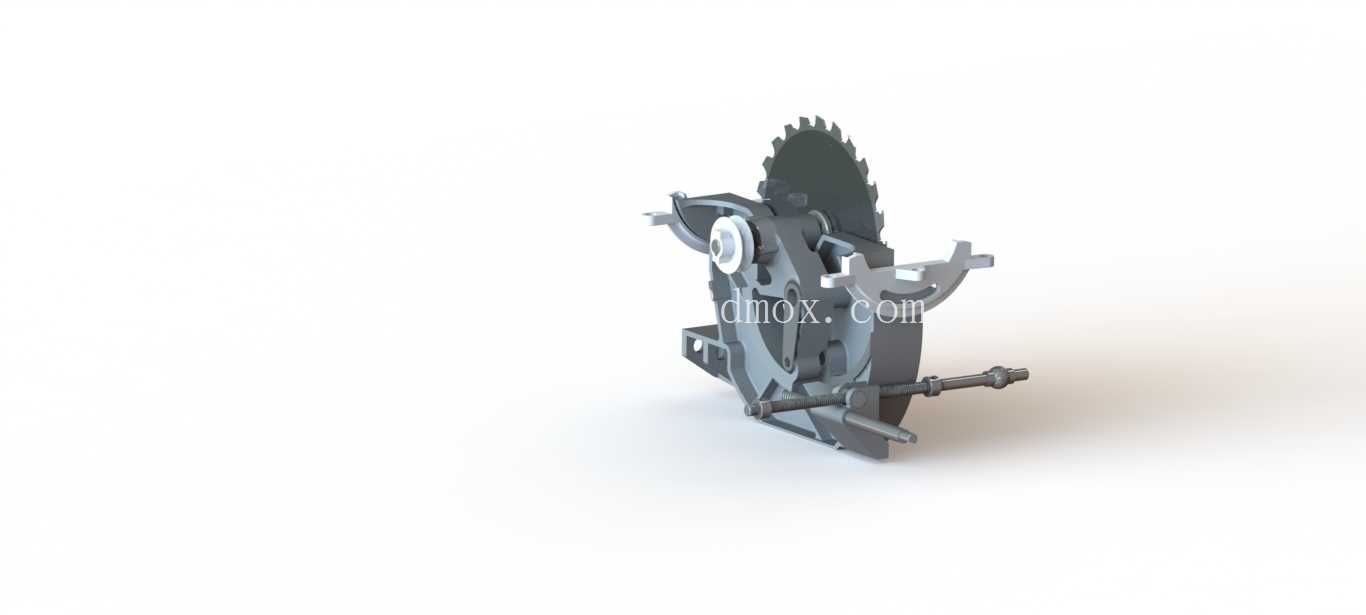

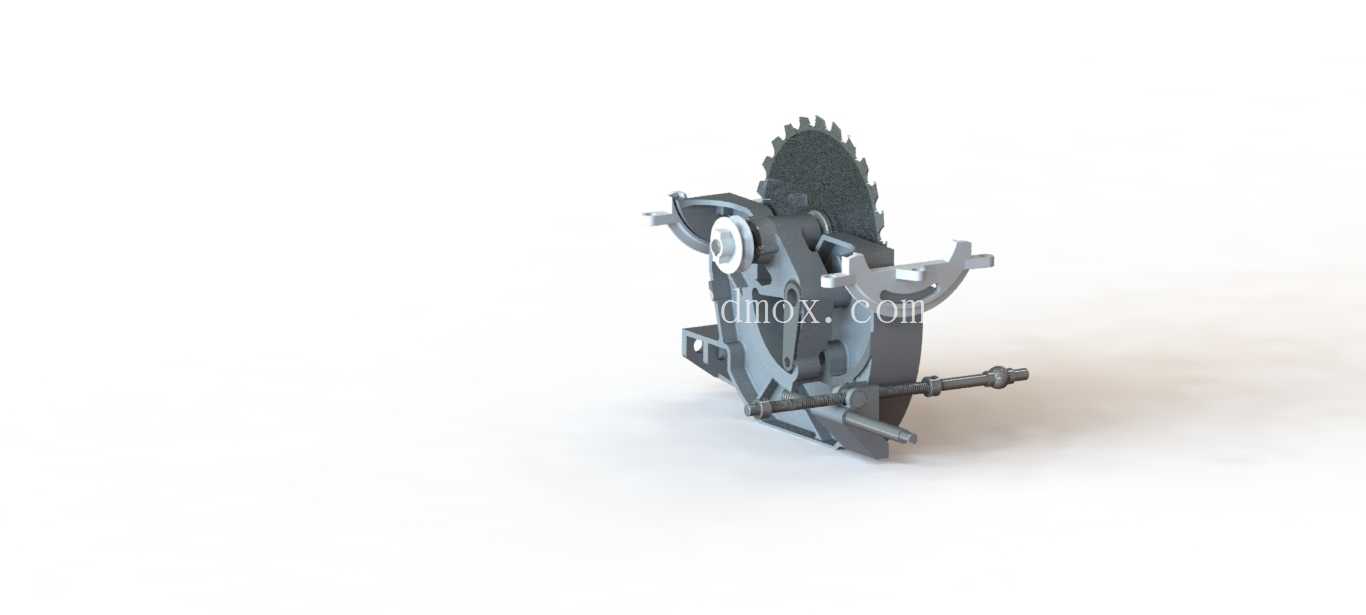

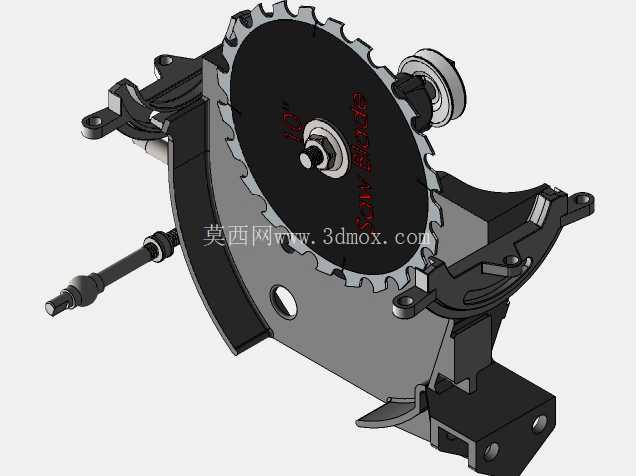

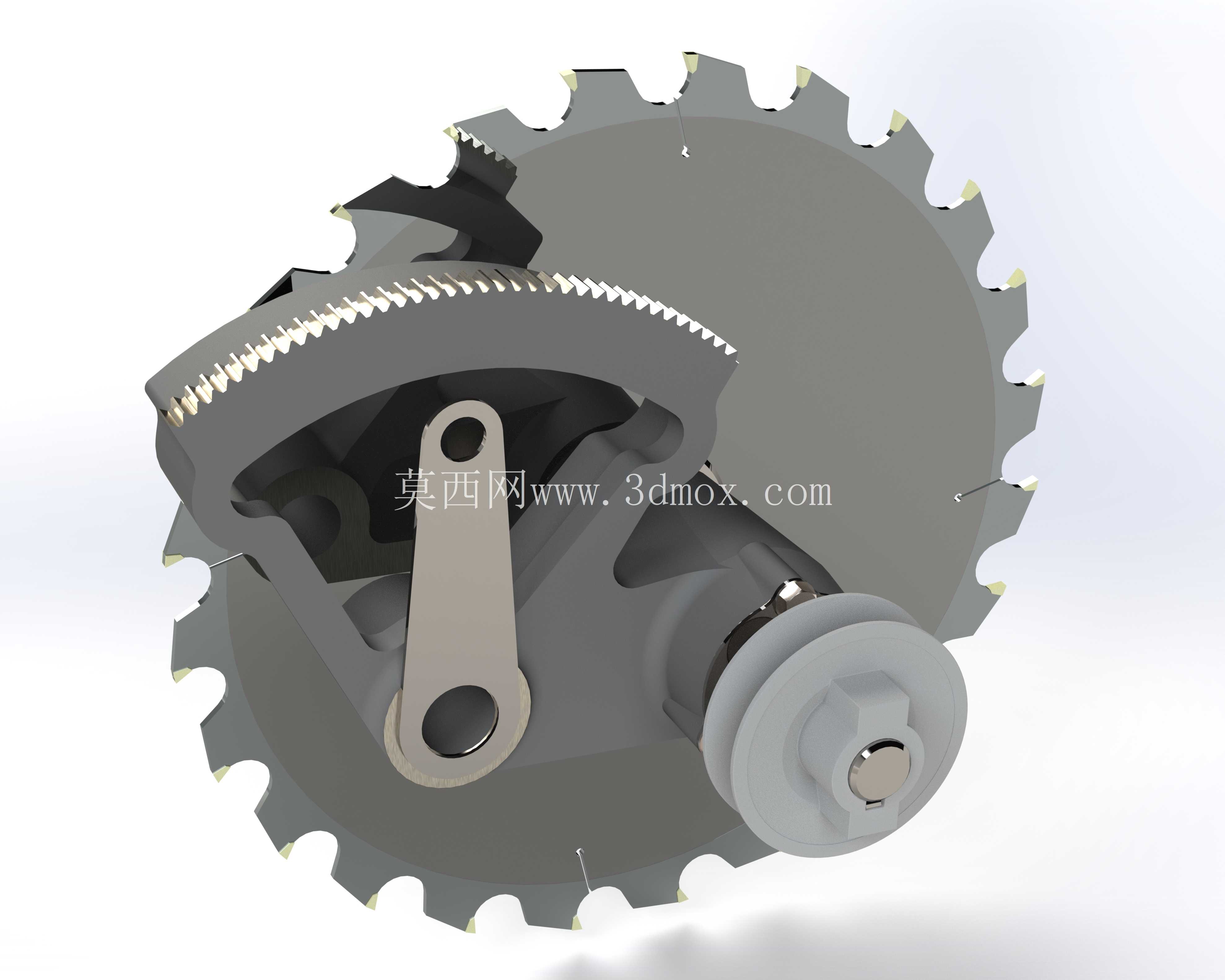

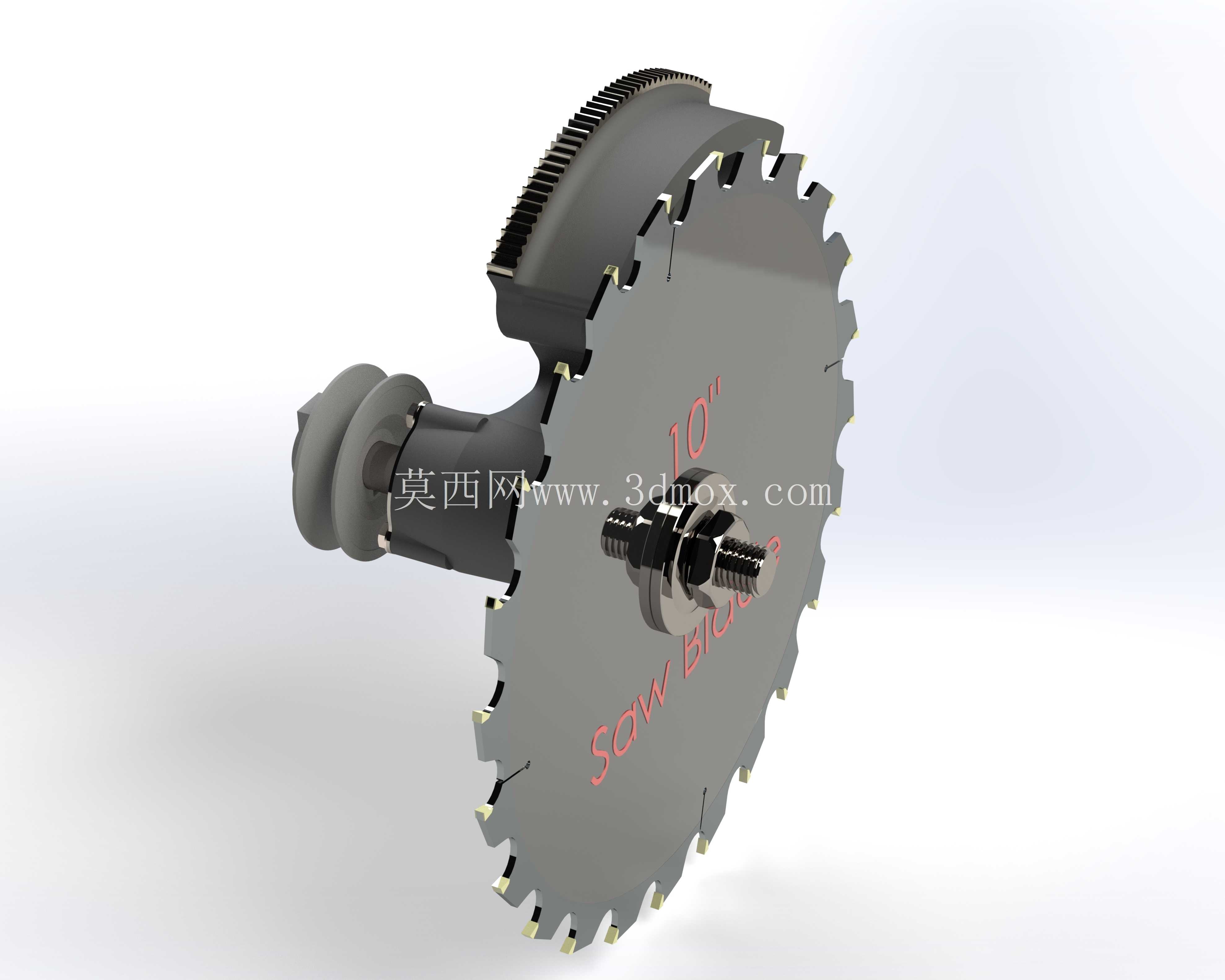

铸造工艺用圆锯片承载安装结构

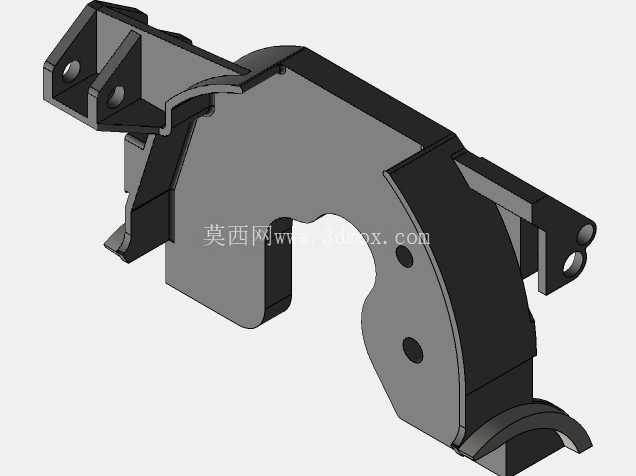

在铸造车间的铸件后处理工序中，锯切浇冒口、飞边毛刺是铸件清理环节的核心工序之一，这套承载结构正是配套固定式圆锯清理设备的核心安装构件，直接决定锯切作业时的刚性与稳定性。不同于普通型材切割用的锯片安装座，该结构需要适配铸造车间多粉尘、高冲击的作业环境，整体采用一体化铸造成型后做二次机加工的工艺路线，避免焊接结构带来的应力变形问题，在长期承受锯切交变载荷的工况下，不会出现焊缝开裂、安装位偏移的问题。

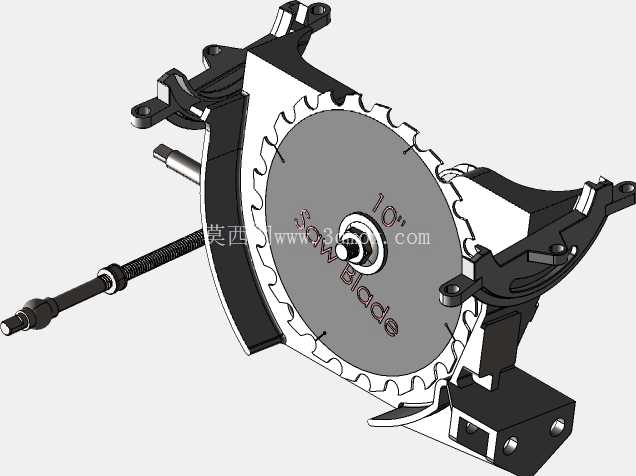

从实际安装边界来看，该结构的安装基面预留了三组沉头固定孔位，可直接适配车间现有清理工位的标准化工作台T型槽间距，不需要额外做转接板加工，现场安装时仅需匹配定位销孔做同轴度校准，即可完成设备固定，大幅缩短工位改造的停机时间。结构的锯片安装端做了加厚的轴座支撑设计，轴孔的同轴度公差控制在0.02mm以内，能保证锯片高速旋转时的端面跳动量控制在合格范围内，避免锯切时出现偏摆打齿、铸件切面崩缺的问题，尤其适配铸钢、铸铁等高硬度铸件的浇冒口锯切作业，不会因为刚性不足导致锯片卡滞、崩裂的安全隐患。

设计过程中优先考虑了作业时的排屑与防护需求，结构的非安装面做了倾斜的导屑坡面，锯切产生的金属切屑会顺着坡面直接滑落至下方的排屑槽内，不会在安装座表面堆积，减少日常清理的工作量；同时结构的边角位置都做了R3以上的圆角过渡，避免应力集中，在承受锯切反冲力时不会出现应力断裂的问题。考虑到铸造车间的磨粒磨损问题，结构的轴孔配合面做了局部淬火处理，表面硬度达到HRC45-50，长期拆装更换锯片、维护轴承时，不会因为配合面磨损导致轴孔间隙变大，延长整套构件的使用寿命。

从功能适配性来看，该结构不仅能适配常规的树脂砂轮锯片，也能兼容硬质合金圆锯片的安装需求，轴端的锁紧位预留了足够的扳手操作空间，更换锯片时不需要拆解周边的防护挡板，单人即可完成锯片更换作业。结构侧面预留了传感器安装位，可直接加装锯片转速检测、防护罩到位检测的传感元件，不需要后期额外焊接安装支架，适配现有清理设备的自动化改造需求，能接入车间的设备安全联锁系统，当锯片转速异常、防护罩未到位时自动锁止启动回路，提升作业安全性。

在尺寸链设计上，该结构的锯片伸出端长度经过反复校核，既保证最大锯切深度能覆盖常见铸件的浇冒口厚度范围，又尽量缩短悬臂长度，提升锯切时的刚性，避免悬臂过长导致的振动问题。安装基面的平面度经过精加工处理，与工作台面贴合后间隙不超过0.03mm，固定螺栓锁紧后不会出现结构翘曲，保证锯片进给方向的直线度，锯切后的铸件浇冒口残留量控制在2mm以内，减少后续打磨工序的工作量。结构整体做了发黑防锈处理，能适应铸造车间高湿度、多腐蚀性粉尘的环境，不会因为长期锈蚀导致拆装困难，日常维护仅需定期在轴孔位置加注润滑脂即可，不需要做特殊的防腐处理。
