农用割糠机作业支撑调节结构设计

该结构为农用割糠机配套的作业支撑调节组件，主要应用于中小型家用及小型养殖场景的秸秆切碎加工设备中，适配平置安装的割糠机主机，在设备作业时承担进料导向、秸秆承托与切割间隙调节的核心作用，能够在干鲜玉米秸秆、稻草、麦秆等多种农副秸秆的切碎加工场景中稳定工作，解决传统割糠机进料时秸秆易偏移、切割间隙无法适配不同粗细秸秆导致的切碎不均、卡料堵转的常见问题。

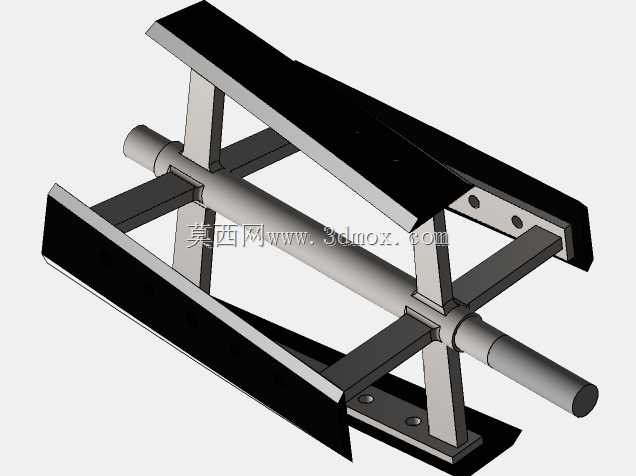

从功能特性来看，该组件采用双斜向承托板搭配中心转轴的结构设计，两块带刃口的斜向承托板对称布置在中心转轴两侧，承托板表面做了耐磨硬化处理，既可以作为秸秆进料时的导向滑道，引导秸秆平稳送入切割工位，也可配合主机的动刀组件形成剪切副，在秸秆送入过程中完成预切与定位，避免长秸秆缠绕刀轴。中心转轴贯穿整个组件的支撑框架，两端伸出的轴段可直接与割糠机的机架安装座配合，通过转轴的转动可带动两块承托板同步调整倾斜角度，以此改变承托板与主机动刀之间的间隙，适配直径3mm到30mm区间内不同粗细的秸秆加工需求，当加工细软稻草类物料时调小间隙可提升切碎细度，加工粗硬玉米秸秆时调大间隙可避免卡料，提升进料顺畅度。

设计思路上整体遵循农用机械易加工、易维护、高可靠性的原则，整体框架采用标准型材焊接成型，没有复杂的曲面加工结构，普通乡镇机加工门店即可完成生产制作，所有连接位置采用螺栓紧固而非焊接固定，易磨损的承托板刃口可单独拆卸更换，无需整体更换组件，降低农户的使用维护成本。支撑框架的交叉加强筋结构在控制整体重量的前提下提升了结构抗扭强度，即使在进料量较大、秸秆冲击载荷较强的作业工况下，也不会出现框架变形、承托板移位的问题。

安装边界方面，该组件中心转轴的轴径适配常规小型割糠机的25mm标准安装孔位，整体横向安装宽度适配400mm幅宽的割糠机进料口，安装时仅需将转轴两端嵌入机架的对应轴承座，锁定轴向位置后连接角度调节拉杆即可完成装配，不需要对原有割糠机的机架做额外改装，可直接替换老式割糠机的固定式进料托板，适配性较强。组件底部预留的排屑间隙可让切碎过程中产生的细碎糠料直接落入出料仓，不会在结构缝隙内堆积残留，减少作业后的清理工作量。
