适配M5M6M8规格的攻丝扳手结构

在小批量零件加工、设备现场维修、单件试制的攻丝作业场景里，手动攻丝扳手是不可或缺的工装工具，尤其是针对M5、M6、M8这三个机械装配中最常用的公制粗牙螺纹规格，专用的适配扳手能大幅降低丝锥折断、螺纹歪斜的概率，相比通用可调式丝锥扳手，这种定规格适配的结构在频繁重复攻同规格螺纹的作业中，装夹效率更高，夹持同轴度更稳定，不需要每次作业前反复调整夹持爪的开合度，也不会出现可调爪长期磨损后夹持打滑、丝锥偏摆的问题。

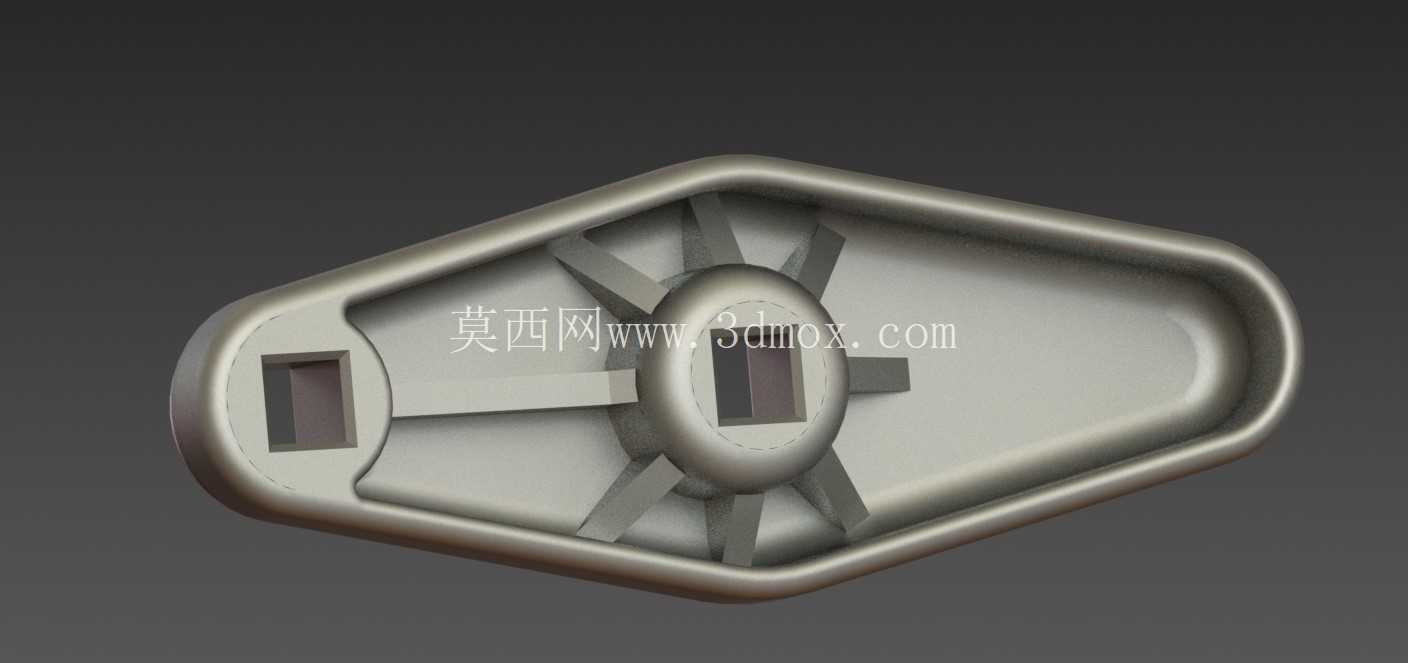

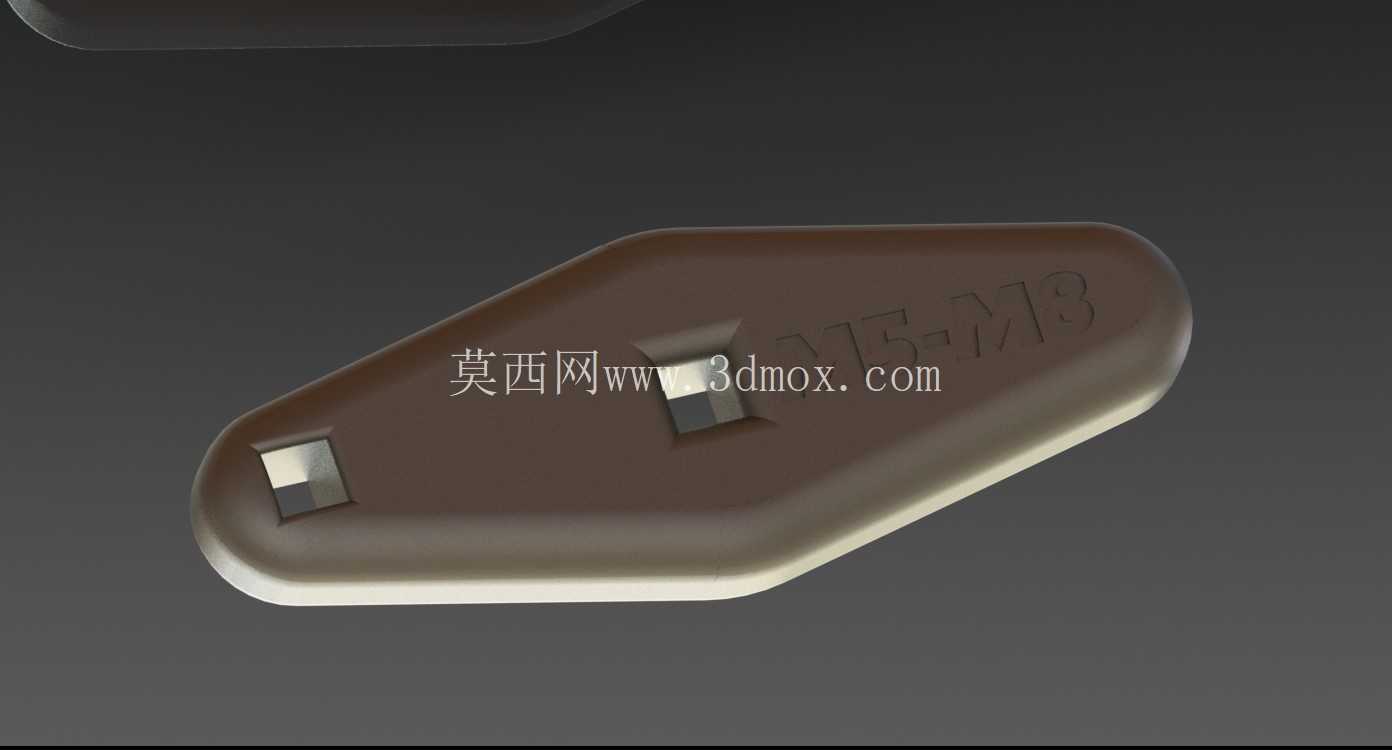

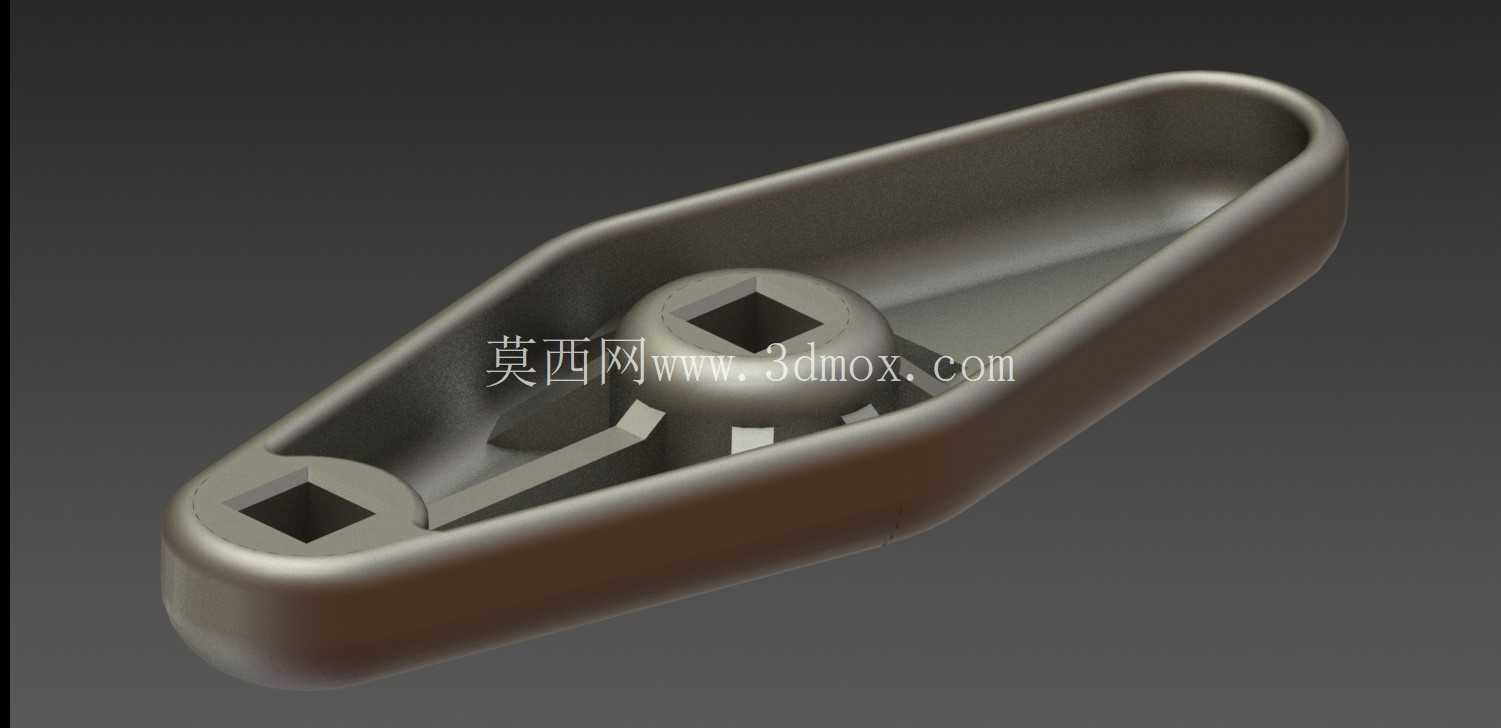

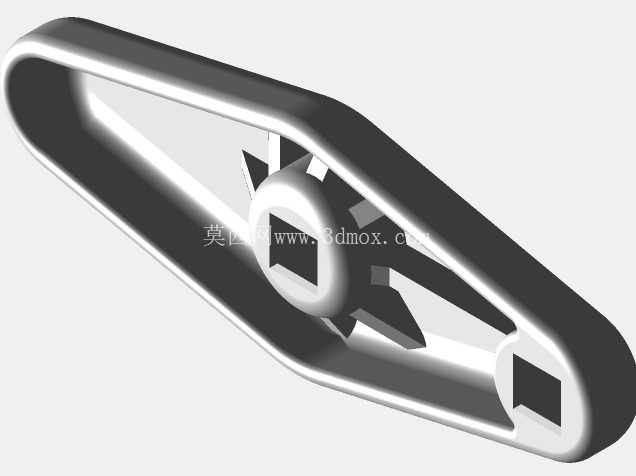

从结构设计逻辑来看，这款扳手采用了一体化铸造的主体框架，整体轮廓为一端窄一端宽的类水滴形，窄端设置了对应小规格丝锥的方榫夹持位，宽端中心位置设置了适配更大规格丝锥的方孔夹持位，两个夹持位的方孔尺寸严格匹配对应规格丝锥尾部方榫的标准公差，方孔边缘做了微小的倒角处理，既方便丝锥快速插入对位，也能避免长期插拔使用后孔口边缘出现应力崩缺。主体内部采用了放射状的加强筋结构，从中心夹持位向外延伸连接到外框内壁，这种结构在保证整体刚性的前提下，最大程度降低了铸件的整体重量，长时间手持作业不容易出现手部疲劳，同时放射筋的排布刚好对应攻丝时的手部施力方向，施加扭转力矩时，筋条承受主要的拉压应力，外框不会出现明显的形变，保证夹持位的方孔不会因为受力变形导致丝锥卡滞或者打滑。

扳手的外框边缘做了全周的圆角过渡，没有尖锐的棱角，手持施力的时候不会硌手，外框的厚度经过受力核算，在施加M8螺纹攻丝所需的最大扭转力矩时，外框的形变率控制在0.2%以内，不会因为力矩过大出现框体开裂的情况。两个夹持位的方孔深度设计为12mm，这个深度刚好能完全包裹丝锥尾部的方榫段，不会因为方孔过浅导致丝锥受力时出现翘动，也不会因为方孔过深导致丝锥插入后无法顺利取出，方孔的内壁粗糙度控制在Ra3.2，既保证和丝锥方榫的贴合度，也不会因为过于粗糙导致插拔时出现卡涩。

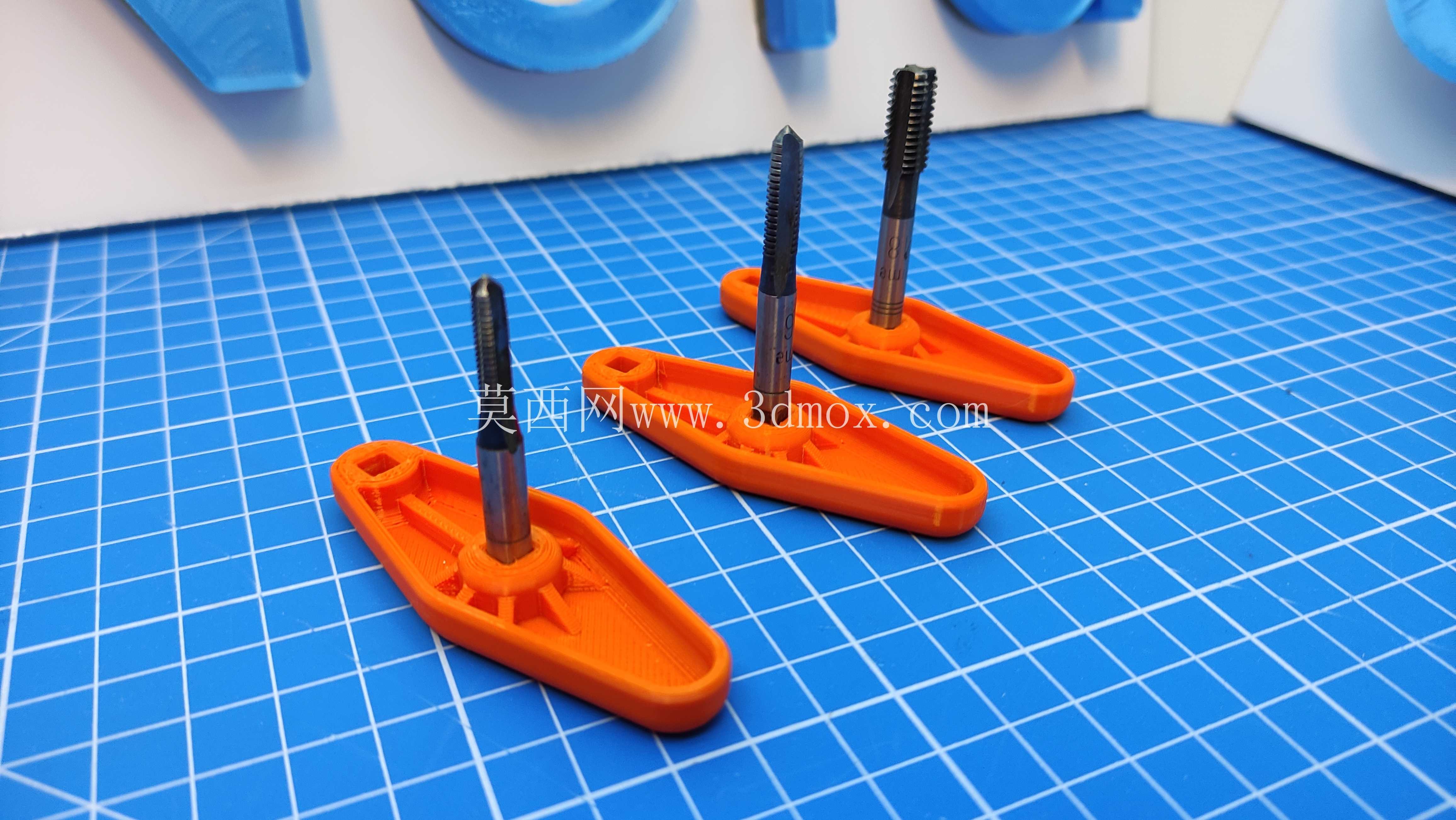

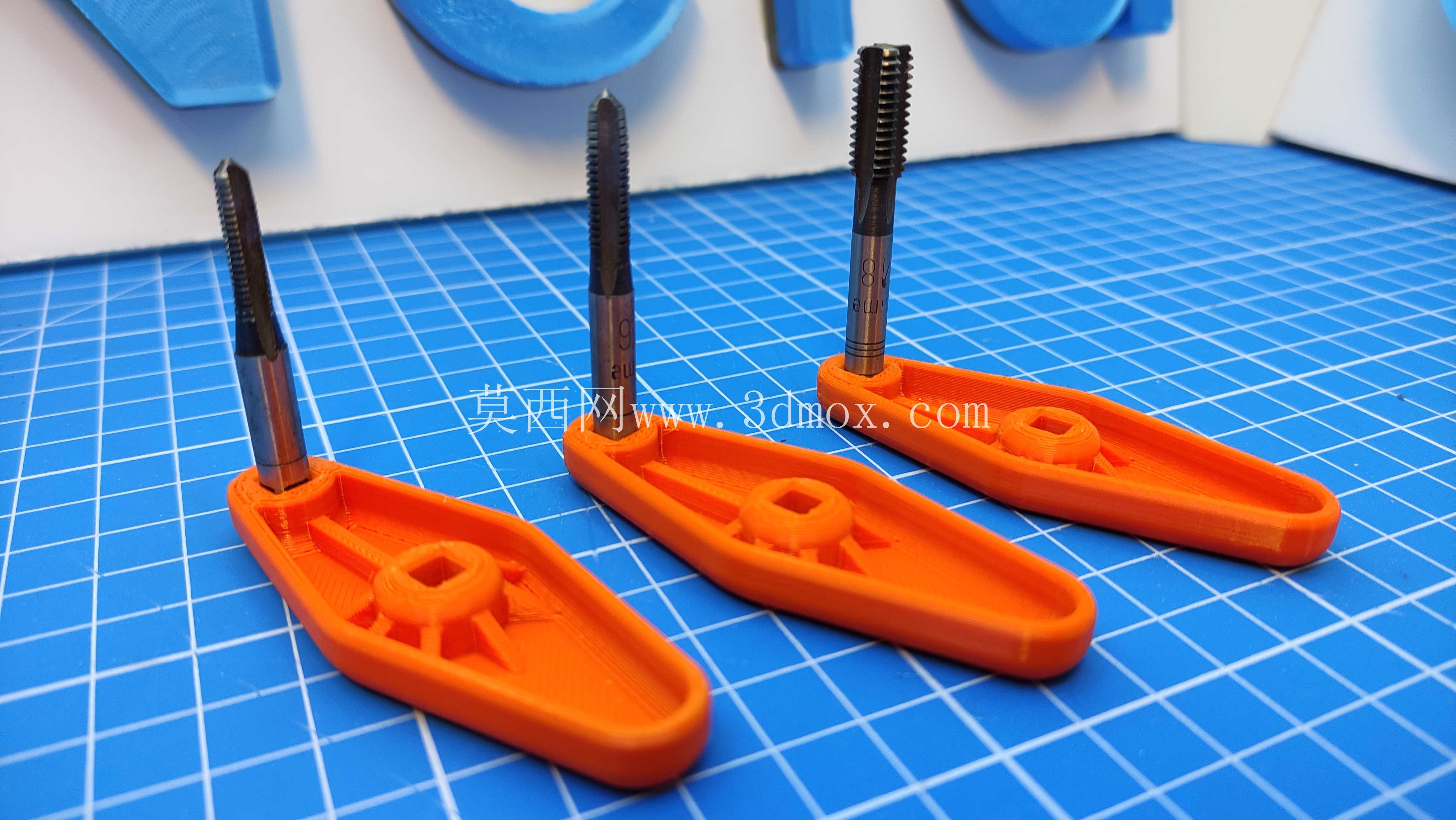

实际使用场景中，这款扳手主要针对厚度在20mm以内的钢板、铝合金板、工程塑料件的内螺纹攻制作业，在钣金加工车间的现场配钻攻丝、设备维修时的现场螺纹修复、3D打印零件的后处理攻丝、单件非标零件的试制加工中都有很高的使用频率。相比T型的丝锥扳手，这种扁平式的轮廓结构在狭窄空间内作业时更有优势，不需要太大的回转空间就能完成扭转动作，在机箱内部、设备机架夹缝这类操作空间受限的位置，只需要手指捏住扳手两端就能小角度转动攻丝，不需要整只手握住手柄，适配的作业场景更广泛。

从铸造工艺的角度来看，这个结构的壁厚设计非常均匀，所有位置的壁厚差控制在2mm以内，铸造时不会出现局部缩孔、冷隔的缺陷，放射筋的厚度和外框壁厚保持一致，冷却收缩时的应力分布均匀，铸件成型后不需要做太多的后续机加工，只需要对两个方孔进行铰孔精加工保证尺寸精度，其余表面只需要做简单的去毛刺处理就能投入使用，生产加工的成本很低，适合批量铸造生产。扳手整体没有多余的可拆卸零部件，不存在长期使用后零件松动、丢失的问题，整体结构的可靠性很高，即使在车间比较恶劣的油污、粉尘环境下使用，也不会出现机构卡滞的问题，日常维护只需要清理表面的铁屑和油污即可，不需要做特殊的保养。

在安装边界方面，这款扳手的最大外轮廓宽度为85mm，长度为140mm，整体厚度为12mm，对应的作业空间只要预留出直径150mm的回转区域就能完成全周的转动攻丝，针对更小的操作空间，也可以配合棘轮扳手的转角作业逻辑，每次转动30到60度后回位再重复施力，不需要整周旋转，进一步降低了对作业空间的要求。两个夹持位的同轴度经过结构优化，中心夹持位的轴线和扳手平面保持绝对垂直，窄端夹持位的轴线同样和扳手平面垂直，攻丝时只要保持扳手平面和工件表面平行，就能保证攻出的螺纹和工件表面垂直，不需要额外找正，对操作工人的技能要求更低，新手也能攻出合格的内螺纹，不会出现螺纹歪斜、滑牙的问题。
