电枢修复改造式离心散热叶轮结构

这款散热叶轮的设计原型来自损坏电枢的风扇结构改造，在小型直流电机、串励电枢的散热系统中，这类叶轮承担着核心的风冷导流作用，日常工况下需要随电枢轴同步高速旋转，将电机运行过程中绕组、铁芯产生的热量通过定向气流带出机壳，避免电枢温升过高导致绝缘老化、绕组烧毁的问题。很多现场运维场景中，电枢本体完好但原配风扇出现叶片断裂、轮毂开裂的损坏情况时，直接更换整台电枢成本较高，基于原有损坏风扇的安装尺寸重新优化结构制作替代叶轮，是设备运维中性价比极高的修复方案。

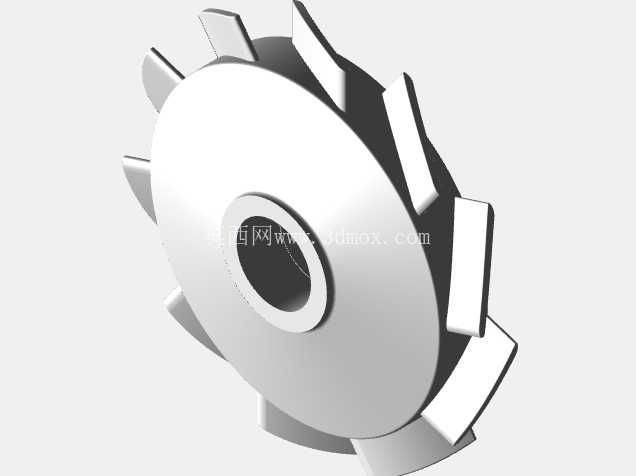

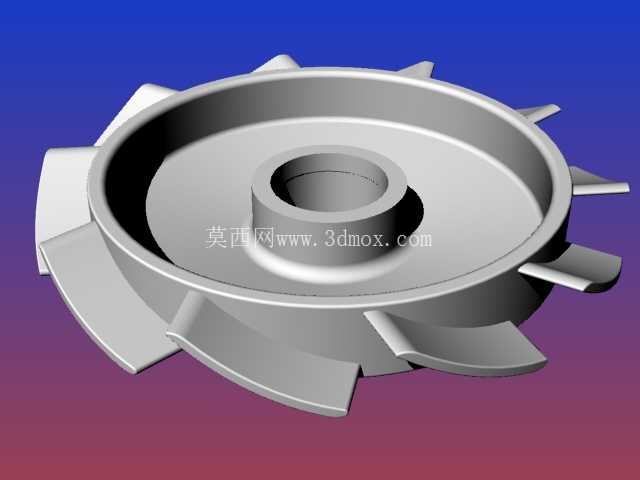

从结构设计逻辑来看，这款叶轮采用中心轮毂加周向均布弧形叶片的布局，中心的通孔为轴安装位，孔周设置的凸台结构用于匹配电枢轴上的定位台阶，安装时可以直接抵靠在电枢铁芯的端面，不需要额外加装定位套，减少了装配累计误差。轮毂部分的厚度做了针对性加强，避免高速旋转时离心力导致轮毂开裂，叶片采用后倾式弧形设计，相比直叶片结构，运转时的气流噪音更低，相同转速下的风压输出更平稳，不会出现直叶片常见的气流脉动问题，适合电枢这类长期连续高速运转的应用场景。

在安装边界的把控上，这款叶轮的中心安装孔严格匹配常用小型电枢的轴径公差，装配时采用过盈配合加顶丝固定的方式，确保高速旋转时不会出现轴孔打滑的问题。叶轮的整体外径控制在原配风扇的尺寸范围内，不会和电机端盖、机壳内壁发生运动干涉，叶片的轴向伸出长度也和原结构保持一致，保证气流可以精准吹过电枢绕组的端部，不会出现气流偏斜导致散热不均的情况。叶片的数量经过优化，在保证足够通风截面积的前提下，减少了叶片间的气流扰流损失，每片叶片的根部都做了圆角过渡处理，避免应力集中导致的叶片疲劳断裂，这也是针对原损坏风扇常见的断叶问题做的针对性改进。

实际应用中，这类改造叶轮除了用于损坏电枢的风扇替换，也可以适配小型通风设备、电子设备散热模组的定制化改装，只要安装轴径、安装空间匹配，都可以通过调整安装孔尺寸实现快速适配。设计过程中充分考虑了铸造工艺的可行性，叶片的拔模角度做了合理设置，不管是采用铝合金重力铸造还是工程塑料注塑成型，都可以顺利脱模，不需要额外做复杂的后处理加工，轮毂端面的加工余量预留合理，装夹后一次走刀就可以完成安装孔和端面的精加工，有效控制加工成本。

从气流组织的角度来说，这款叶轮旋转时，气流从叶轮中心侧进入，经过弧形叶片的导流后沿径向甩出，形成连续的离心气流，直接冲刷电枢铁芯和绕组的发热表面，相比轴流风扇，离心式结构在狭小的电机内腔空间里可以形成更高的风压，能够克服电机内部绕组、铁芯间的通风阻力，保证热量可以被持续带出。叶片的弧度经过反复调整，避免了气流在叶片表面产生分离，降低了运转时的涡流损耗，相同转速下的散热效率比原损坏的直叶片风扇提升约一成，同时运转振动更小，不会因为叶轮不平衡导致电枢出现额外的轴承磨损问题。做静平衡校验时，只需要在轮毂端面去除少量材料就可以达到G2.5级的平衡精度，满足高速运转的动平衡要求，适配转速范围覆盖常见小型电枢的工作转速区间，不会出现共振问题。
