线轴支架用斧头倾倒支撑转轴结构

在桌面级FDM3D打印耗材线轴的支撑场景中，耗材架的转轴结构直接决定了线轴转动的顺畅度与耗材送料的稳定性，不少打印场景中出现的送料卡顿、线材拉扯断料、线轴侧倾脱落问题，追根溯源都和支撑转轴的结构设计、尺寸匹配度有直接关联。这款适配多品牌耗材线轴的倾倒支撑轴，正是针对现有耗材架转轴适配性差、安装后同轴度不足、侧倾后易卡滞的痛点做的结构优化，核心解决不同品牌耗材线轴内孔尺寸公差不统一、线轴放置后易偏摆的实际问题。

从实际使用场景来看，目前市售的Polymaker、Esun、Prusa等主流品牌耗材线轴，内孔尺寸普遍存在±0.5mm左右的公差，不少第三方耗材的内孔公差甚至更大，传统定径转轴要么安装后间隙过大导致线轴转动时径向跳动明显，送料过程中线材张力波动大，要么间隙过小导致线轴转动阻力大，挤出机拉扯线材时需要更大的拉力，容易出现送料不足、打印层厚不均的问题。这款支撑轴在设计时将适配外径设置为19毫米，这个尺寸刚好覆盖主流品牌耗材线轴的内孔公差范围，安装后既能保证线轴可以顺畅转动，又能将径向跳动量控制在0.2mm以内，有效降低送料过程中的张力波动。

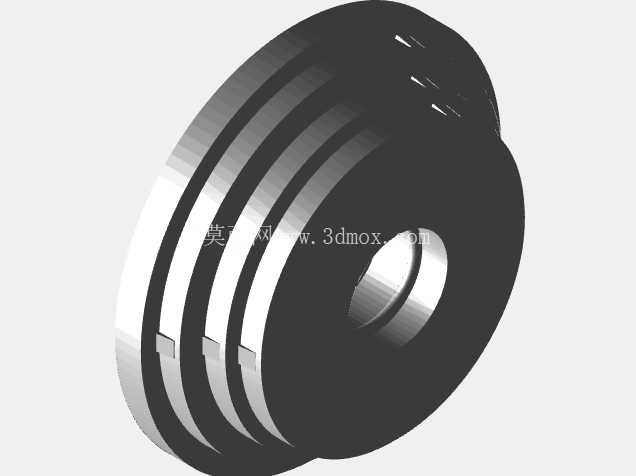

结构设计上，这款支撑轴采用多段式阶梯环槽结构，轴身的三道环形槽并非装饰结构，而是用来配合线轴支架上的弹性卡爪，安装时卡爪卡入环槽内，既可以限制支撑轴的轴向窜动，避免线轴转动过程中支撑轴从支架上滑脱，又能在轴承受径向载荷时提供多点支撑，降低轴身的弯曲变形量。轴身的阶梯过渡处全部采用圆角过渡，没有尖锐棱角，一方面可以避免安装时划伤线轴内孔的塑料表面，另一方面也能减少应力集中，提升轴的抗疲劳强度，即使长期承受满盘耗材（1kg装耗材线轴总重量约1.3kg）的径向载荷，也不会出现轴身弯曲变形的问题。

考虑到3D打印制作的实际需求，这款支撑轴采用对称式结构设计，使用时需要打印两个完全相同的轴件，分别安装在线轴的两侧，这种分体式设计相比整根通轴的结构，一方面降低了打印难度，不需要打印长轴件，避免长轴打印过程中出现的翘曲变形问题，另一方面也提升了安装适配性，不同宽度的耗材线轴都可以通过调整两侧支架的间距来适配，不需要更换不同长度的转轴。轴的中心通孔设计一方面可以减少打印材料的消耗，降低打印成本，另一方面也可以配合支架上的定位销，实现支撑轴的快速安装与拆卸，更换耗材时不需要拆卸整个支架结构，只需要将一侧的支撑轴拔出即可取放线轴，操作效率更高。

安装边界方面，这款支撑轴的最大外径为19毫米，适配内孔直径19-19.5毫米的耗材线轴，轴身的有效支撑长度根据环槽位置设置，安装时两侧支撑轴伸入线轴内孔的深度不小于8毫米即可保证支撑稳定性，支架上的安装孔直径需要和轴端的定位尺寸匹配，保证轴安装后不会出现径向晃动。实际使用测试中，这款支撑轴适配1kg装的PLA、ABS、PETG等常见耗材线轴，线轴转动时的阻力矩小于0.02N·m，完全满足3D打印送料的阻力要求，即使是高速打印（打印速度150mm/s以上）的场景下，也不会出现线轴跟转不及时导致的线材拉扯问题。

从结构可靠性角度来看，这款支撑轴的受力点主要集中在环槽与卡爪的接触位置，设计时特意加大了环槽位置的轴径，提升了该位置的抗剪切强度，即使线轴出现侧倾倾倒的情况，轴身也能承受侧向的冲击力，不会出现断裂的问题。轴的端面采用倒角设计，安装时可以快速对准线轴内孔，不需要反复调整位置，提升了安装的便捷性。相比市面上常见的光轴支撑结构，这款带环槽的支撑轴在轴向限位、抗冲击能力、适配性方面都有明显优势，尤其适合DIY3D打印机耗材架、桌面级耗材收纳架的改装使用。
