T8丝杆传动用铝制方形螺母安装座

　　在桌面级数控设备、小型自动化滑台、3D打印运动轴以及各类轻载直线传动机构的搭建过程中，T8丝杆凭借适中的导程、低廉的成本与足够的轻载传动精度，成为小行程直线运动场景的首选传动部件，而配套的螺母安装座则是衔接丝杆螺母与运动负载的核心衔接零件，直接决定传动副的安装同轴度与运动稳定性。这款铝制T8螺母块，正是针对这类轻载传动场景设计的一体式安装载体，区别于传统分体式压合安装的螺母座，其采用整块铝材加工成型的结构，从根源上避免了装配拼接带来的形位公差累积，更适合对安装空间有严格限制的紧凑型设备设计。

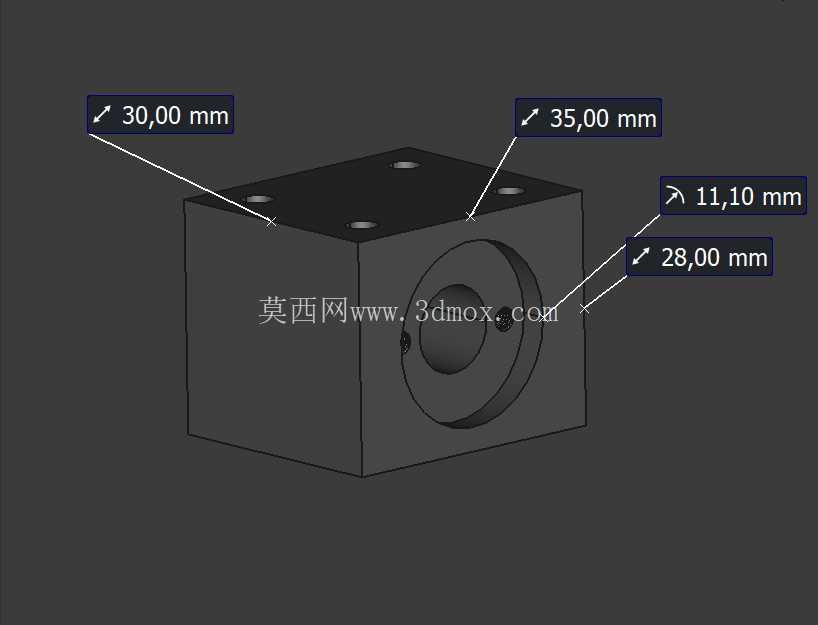

　　从实际安装边界来看，该螺母座整体为规整的立方体结构，顶面两个安装边的长度分别为30mm与35mm，安装面平整无凸起，能够直接贴合在滑台、运动拖板的安装基准面上，不需要额外加工沉台避让；正面用于容纳T8丝杆螺母的安装位，外圆直径28mm，内孔适配常规T8铜螺母的外径尺寸，螺母装入后通过侧面的紧定螺钉完成径向锁止，防止丝杆转动过程中螺母跟转，导致传动失效。螺母安装位的轴向深度为11.1mm，刚好能够容纳标准T8螺母的整体厚度，装入后螺母端面与座体端面基本齐平，不会额外占用轴向安装空间，对于行程紧张的短轴传动结构来说，这一尺寸设计能够最大化利用有效行程，减少不必要的空间浪费。

　　顶面预留的四个M4顶部螺钉安装孔，采用普通标准螺纹而非建模螺纹，加工时直接按照标准M4螺纹底孔攻丝即可，不需要特殊的刀具或工艺，普通加工车间就能完成生产，安装时使用常规内六角螺钉就能将座体牢固固定在运动部件上，螺钉孔的位置分布经过对称设计，安装时不需要区分方向，降低了装配过程中的出错概率。从设计思路上看，这款螺母块没有采用复杂的结构或特殊的材料，选用铝材作为加工基材，一方面是因为铝材重量轻，能够降低运动部件的整体负载，减少丝杆传动过程中的转动惯量，提升运动响应速度，尤其适合频繁正反转的往复运动场景；另一方面铝材的切削性能好，加工效率高，表面不需要额外做防锈处理就能满足常规车间环境的使用要求，批量加工时的成本控制优势明显。

　　在实际选型使用时，需要注意安装面的平面度公差，尽量保证座体安装基准面与负载安装面完全贴合，避免强行锁附螺钉导致座体变形，挤压内部的T8螺母造成丝杆转动卡滞；同时在装配时要调整丝杆与螺母安装位的同轴度，不要依靠螺母座的安装螺钉强行校正丝杆的平行度，否则会大幅增加传动阻力，加剧螺母与丝杆的磨损，缩短整套传动副的使用寿命。不同于重型传动设备使用的铸铁或钢制螺母座，这款铝制螺母块的承载能力完全适配T8丝杆的轻载传动定位，主要面向桌面级小型设备的设计需求，比如小型数控铣床的Z轴传动、教学实验平台的直线滑台、自动化检测设备的样品移送机构、小型点胶设备的运动轴等场景，在这些场景中，设备的负载通常在几公斤到十几公斤区间，传动速度不高，对安装空间的紧凑性要求较高，这款一体式方形螺母块刚好能够匹配这类需求，规整的外形也方便设计者在建模时直接调用，不需要额外绘制复杂的安装避让结构，能够有效缩短设备开发的建模周期。在建模还原过程中，所有尺寸均按照实物供应商的实测值进行绘制，安装孔的位置度、螺母容纳腔的同轴度都按照常规机械加工的自由公差进行设定，能够直接用于工程出图或者3D打印样件验证，不需要额外调整尺寸参数。
