适配10mm钻孔作业的墙面钻孔集尘装置

在日常家装、小型工装的钻孔作业场景里，墙面打孔产生的扬尘、碎渣一直是影响作业效率、污染施工环境的核心痛点，尤其是水电改造、木工固定、壁挂件安装这类需要频繁在墙面、木质基材上钻孔的工序，传统作业方式下灰尘会顺着钻头缝隙四散飘落，不仅会弄脏作业面周边的墙面、地面，增加后续清洁工作量，细小的扬尘还会被作业人员吸入，存在职业健康隐患，同时碎渣掉落在地面如果不及时清理，还可能造成人员滑倒的安全风险。这款集尘装置就是针对这类场景设计的小型配套工装，专门适配最大10mm直径的钻头作业，从结构设计上解决钻孔过程中的集尘问题。

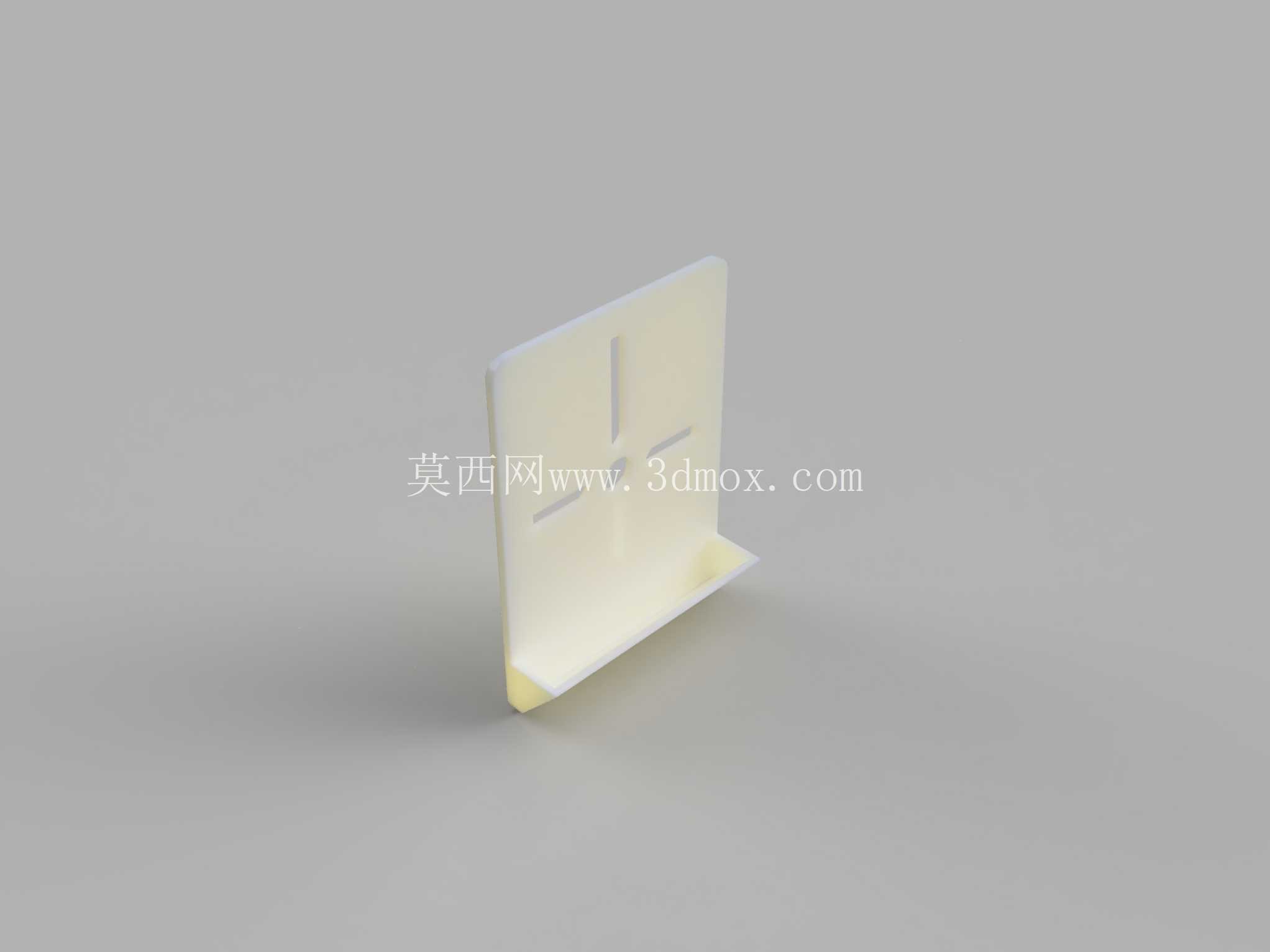

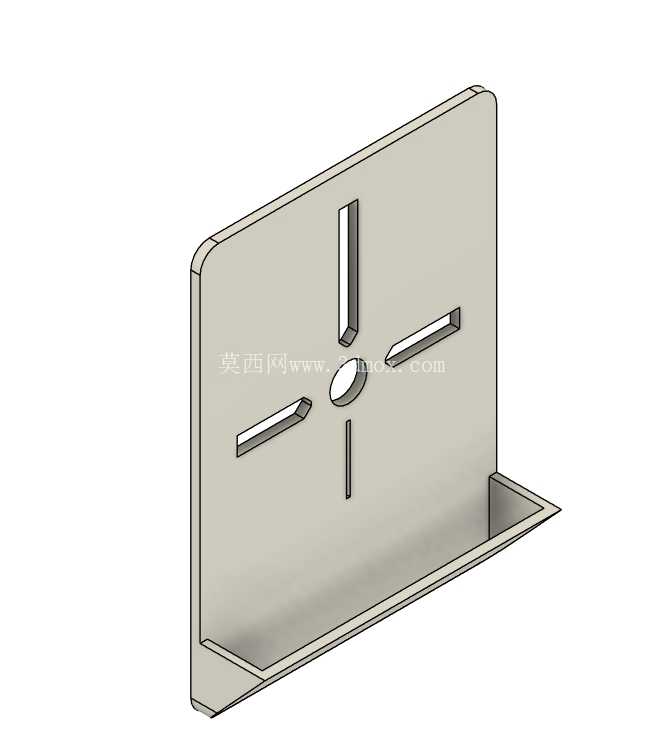

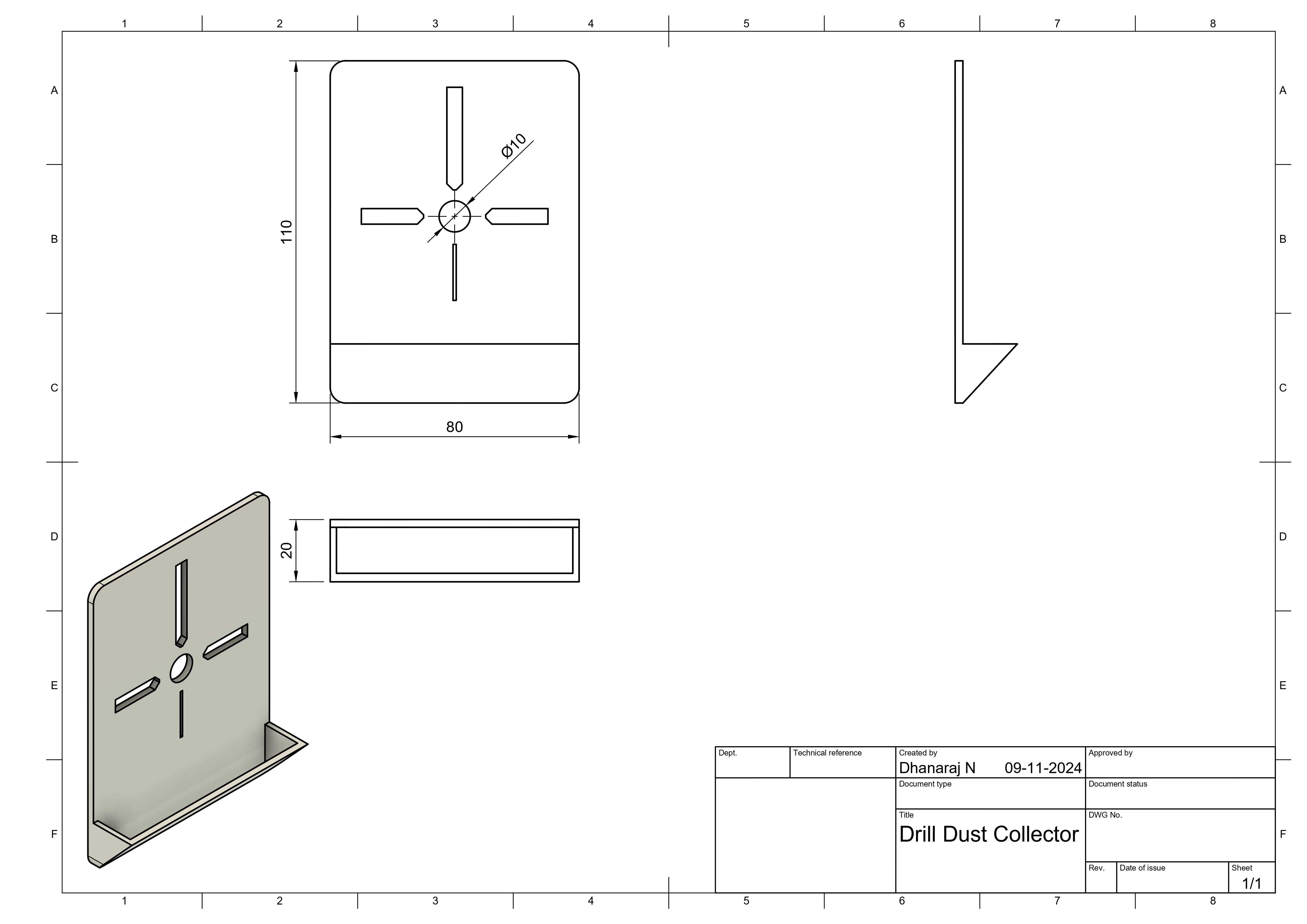

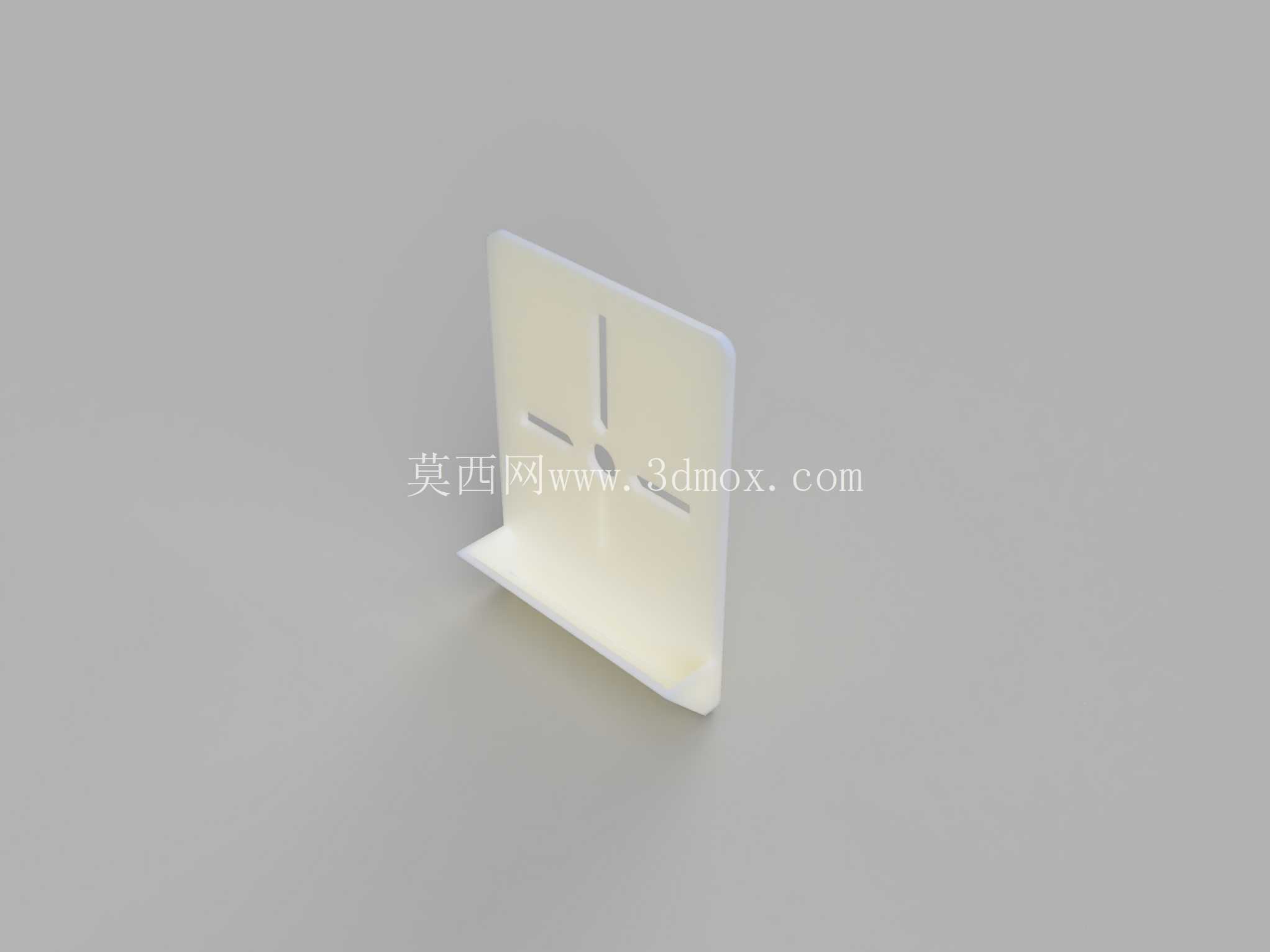

从结构设计逻辑来看，这款装置采用了L型的一体化折弯结构，垂直的立板作为集尘的主体承载面，底部的水平折边形成接尘的承托槽，整个结构没有多余的活动部件，一体成型的结构既保证了结构强度，也避免了装配间隙带来的漏尘问题。立板中心位置开设了直径10mm的钻头导向孔，刚好匹配最大钻孔直径的钻头通过，导向孔周边做了微小的倒角处理，既可以引导钻头快速对准孔位，也能减少钻头和孔壁的摩擦，避免钻头高速转动时刮蹭装置产生额外的碎屑。围绕中心导向孔，立板上开设了多道不同方向的长条形观察槽，作业过程中操作人员可以通过这些槽位观察钻头的进给位置、墙面的划线标记，不会因为装置遮挡视线导致孔位偏移，同时这些槽位也能平衡装置内外的气压，避免钻孔时装置内部因为空气压缩导致灰尘从缝隙溢出。

实际使用时，装置的垂直立板需要完全贴合在待钻孔的墙面或基材表面，底部的水平折边自然下垂形成接尘槽，作业过程中产生的大部分较重碎渣会直接掉落在底部的承托槽内，较轻的扬尘会被封闭在立板和墙面形成的狭小空间内，不会向外扩散，不需要额外连接吸尘管路，也不需要外接电源，完全靠物理结构实现集尘，对于小型作业场景来说便携性极强，不需要携带笨重的吸尘设备就能实现无尘钻孔。

从安装边界和适配场景来看，这款装置的立板尺寸控制得比较紧凑，即使是在墙角、窄边这类狭小空间作业，也能顺利贴合墙面，不会因为装置尺寸过大无法放置。底部的承托槽深度经过优化，既可以容纳单次钻孔产生的所有碎渣，不会因为槽太浅导致碎渣溢出，也不会因为槽太深干扰钻头的进给行程，当钻孔深度达到常规家装作业的最大需求深度时，钻头也不会触碰到承托槽的底部。装置的立板边缘做了圆角处理，日常拿取、使用过程中不会划伤操作人员的手部，整体结构没有尖锐的棱角，适合现场作业的复杂使用环境。

针对不同的作业场景，这款装置的适配性也做了充分考虑：木工钻孔作业时，木材的碎屑重量较大，大部分会直接落入底部承托槽，少量浮尘会被立板阻挡，不会飘落到木工操作台的其他位置，避免碎屑进入精密的木工工具缝隙；水电改造的墙面钻孔作业时，混凝土、砖墙的灰尘颗粒较细，立板和墙面紧密贴合后可以形成相对封闭的空间，有效阻挡细尘向外扩散，作业完成后只需要将装置取下，把承托槽内的碎渣倒入垃圾桶即可，不需要大面积清扫作业区域；管道安装、家具组装这类需要在不同位置频繁移动钻孔的作业，这款装置重量轻，可以单手扶持贴合在墙面，另一只手操作电钻，不需要额外的固定装置，使用门槛极低。

从结构设计的细节来看，立板上的观察槽位置经过反复调整，分别对应水平、垂直、45度方向的划线参考，作业时即使装置遮挡了墙面的钻孔标记线，也可以通过观察槽对准标记，保证孔位精度，不会因为加装集尘装置降低钻孔的位置精度。中心导向孔和钻头的间隙控制在合理范围内，既不会因为间隙太小导致钻头卡滞，也不会因为间隙太大导致灰尘从间隙处溢出，同时导向孔的存在还可以起到一定的钻头稳直作用，对于新手操作人员来说，能一定程度上减少钻孔时的钻头晃动，提升钻孔的垂直度。

不同于大型工业除尘设备需要配套管路、动力源，这款小型集尘装置完全依靠结构设计实现功能，没有易损部件，日常使用只需要清理承托槽内的积尘即可，不需要特殊的维护，不管是专业的施工人员，还是DIY爱好者进行家庭装修、物件安装作业，都可以快速上手使用，有效解决小范围钻孔作业的扬尘问题，减少后续清洁的工作量，同时改善作业人员的操作环境，降低扬尘对人体的影响。
