适配3D打印制作的旋风除尘分离装置

　　在小型木工坊、桌面级3D打印工作室、家用DIY打磨作业场景中，浮尘与细小切屑的收集一直是容易被忽略但直接影响作业环境的环节，常规工业级除尘设备体积大、管路适配性差，无法适配桌面级作业的紧凑安装空间，这款针对3D打印工艺优化的旋风除尘结构，正是瞄准这类小风量、近距离粉尘捕集的需求设计。从结构原理来看，它依靠气流进入筒体后的旋转运动产生离心力，将密度大于气体的粉尘颗粒甩向筒壁，颗粒接触壁面后失去动能沿壁面滑落至下部集尘区域，净化后的气流则从中心的排气筒向上排出，相比普通滤袋式前置过滤，这种结构能提前分离90%以上的大颗粒切屑与粉尘，大幅减少后端过滤耗材的堵塞频率，延长滤材更换周期。

　　设计阶段首先考虑的是3D打印的工艺适配性，整体结构做了无倒扣拆分处理，所有打印面的倾斜角度均大于FDM工艺的45度自支撑临界角，不需要额外添加打印支撑就能完成各部件成型，减少后期支撑去除的工作量，也避免支撑残留影响内壁的光滑度——要知道旋风除尘器的内壁光滑度直接影响颗粒沿壁滑落的效率，若内壁有凸起或台阶，很容易造成粉尘挂壁堆积，长期使用后会缩小通流截面影响分离效率。结构上的接口设计做了通用化考量，进气口与顶部排气口的直径预留了调整余量，使用者可以根据自己配套的真空软管尺寸做适配修改，不需要重新设计整体结构，只需要调整接口段的壁厚与内径参数即可匹配不同规格的PVC软管、波纹吸尘管，降低了二次修改的门槛。

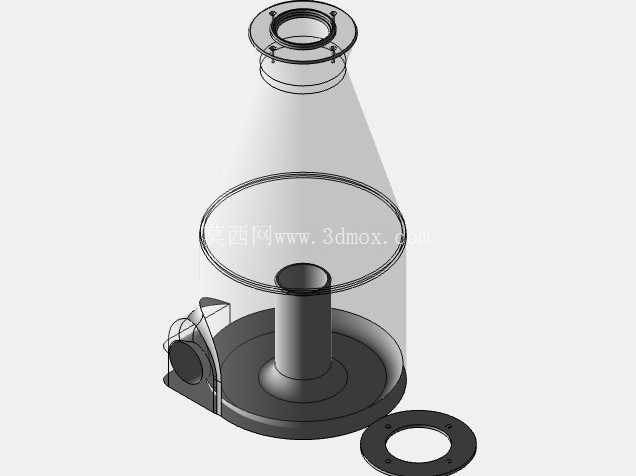

　　筒体采用上细下粗的锥形过渡段，这个锥度的选取经过了反复调整，锥角过小会导致整体高度过高，占用过多垂直安装空间，锥角过大则会让下部气流扰动加剧，把已经沉降到锥底的粉尘重新卷起带入排气流，降低分离效率，最终选定的锥度能在紧凑的高度尺寸下，保证外旋流的稳定下行，避免二次扬尘问题。中心的排气筒插入深度做了精准定位，插入过浅会让部分未经过离心分离的气流直接短路从排气口流出，插入过深则会把下部已经沉降的粉尘重新抽吸上来，设计的插入深度刚好位于进气口下方与筒体直径的黄金分割位置，兼顾气流行程与分离效率。底部的集尘段采用快拆式连接结构，配套的密封法兰可以直接对接通用的集尘桶或者密封收纳盒，不需要额外做密封结构改造，安装时只需要将法兰对齐用卡扣或者螺栓紧固即可，日常清理积尘时可以快速拆下集尘容器，不需要拆卸整个除尘主体。考虑到3D打印件的层间强度问题，设计时特意在筒体的垂直受力方向做了环形加强筋布局，这些加强筋顺着气流旋转方向布置，不会干扰内部流场，同时能提升筒体的径向承压能力，避免接入吸尘设备后筒体内外压差导致筒体变形。

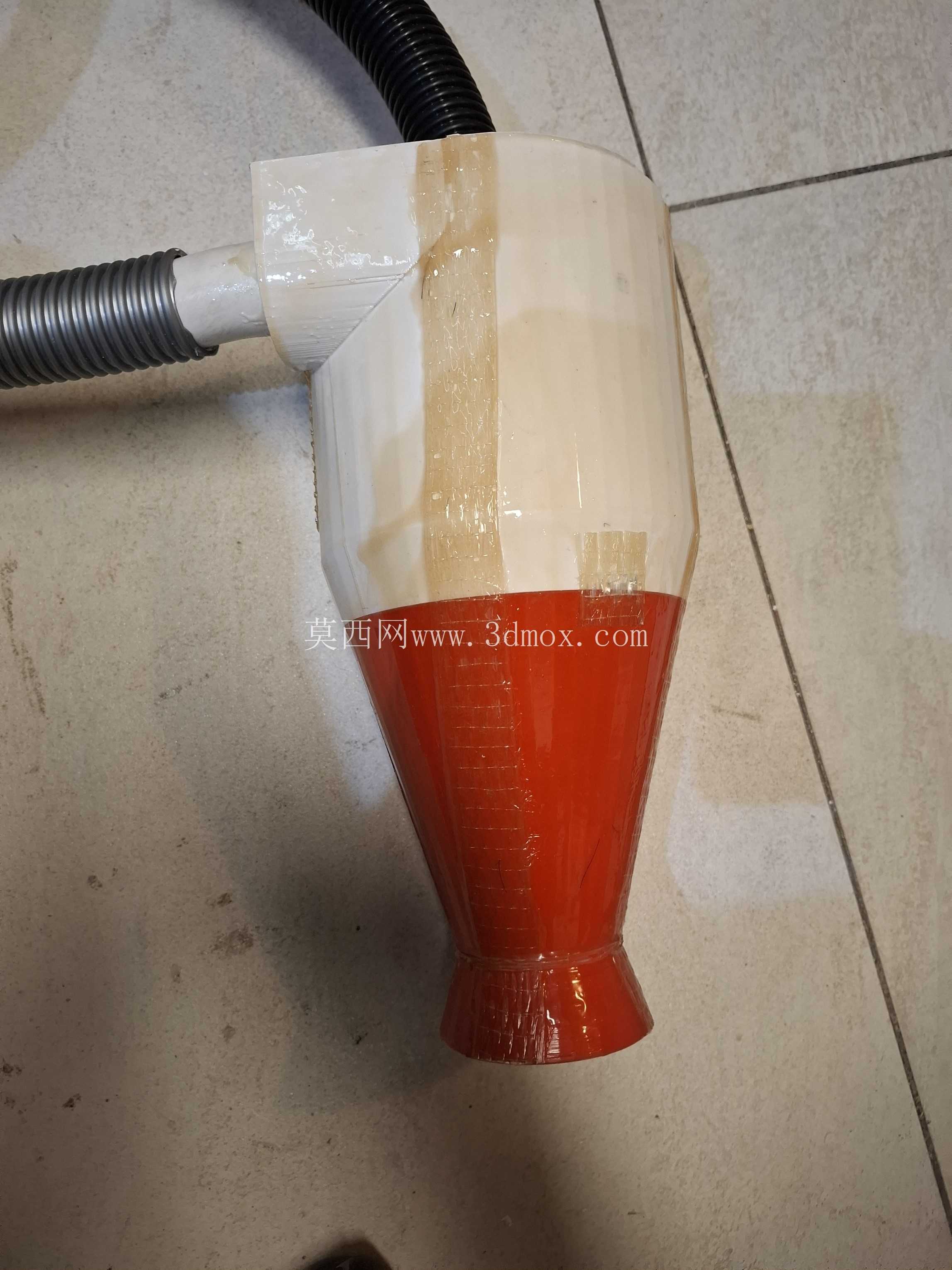

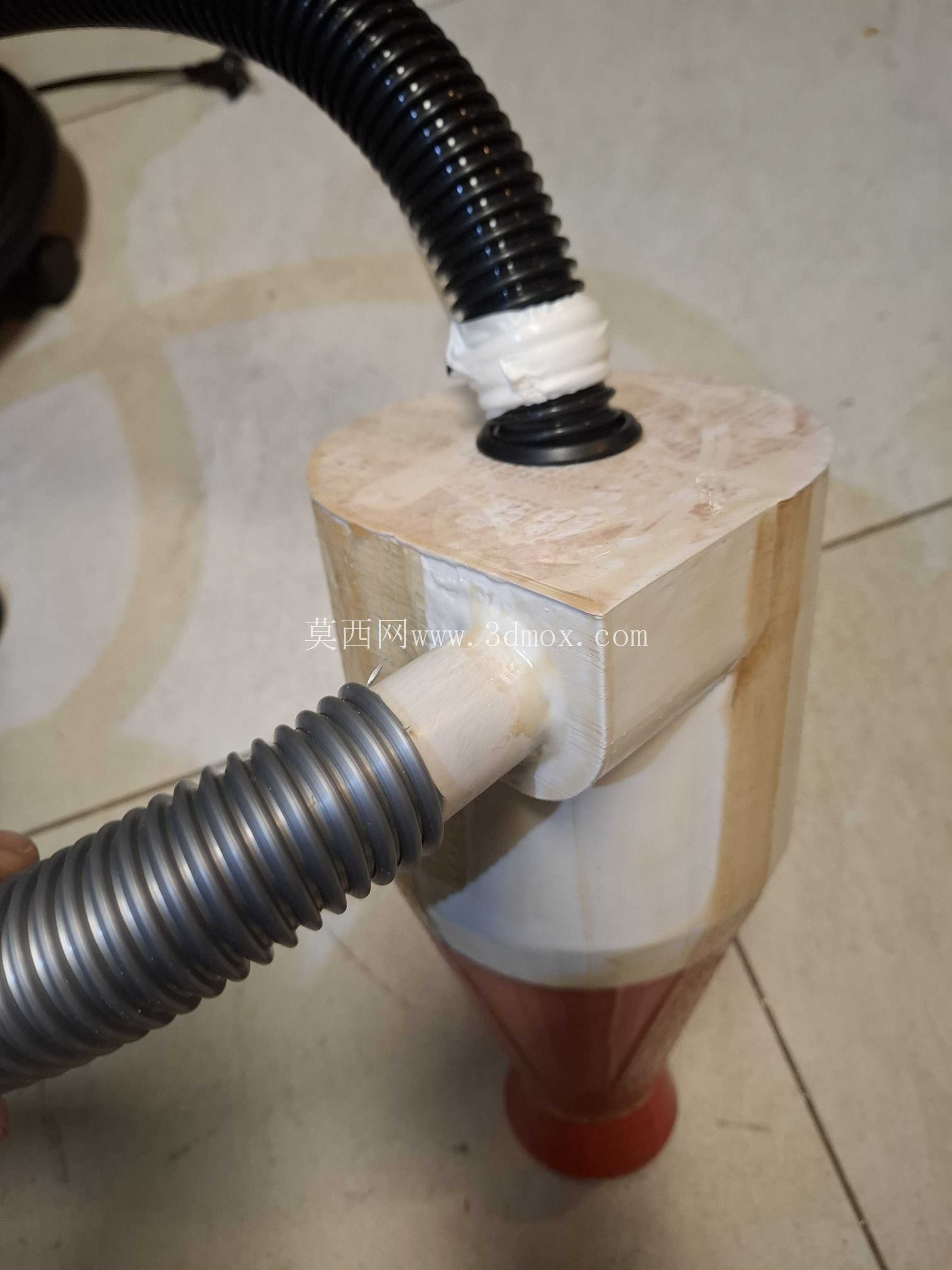

　　如果使用者需要提升结构的耐用性，还可以在打印完成后，在垂直于打印层纹的方向缠绕玻璃纤维环氧布条做补强，这种补强方式刚好抵消FDM打印件层间结合力弱的缺陷，能大幅提升结构的抗冲击与抗形变能力，完全可以满足小型作业场景下的长期使用需求。安装边界上，整体结构的最大外径控制在常规桌面设备的可容纳范围内，垂直高度不需要额外加高支架，直接放置在工作台侧方或者台架下层即可，进气口的朝向可以根据管路布局调整安装角度，不需要额外增加转弯接头，减少管路的风阻损失。实际使用时，只需要将进气口对接作业端的吸尘罩，排气口对接后端的真空发生装置或者小型吸尘风机，就能在作业点形成局部负压，把打磨、切割、3D打印过程中产生的漂浮粉尘、切屑吸入旋风筒内完成预分离，大颗粒直接落入下部集尘容器，细微粉尘再进入后端的过滤单元，既提升了粉尘收集的效率，也降低了后端过滤系统的负载。
