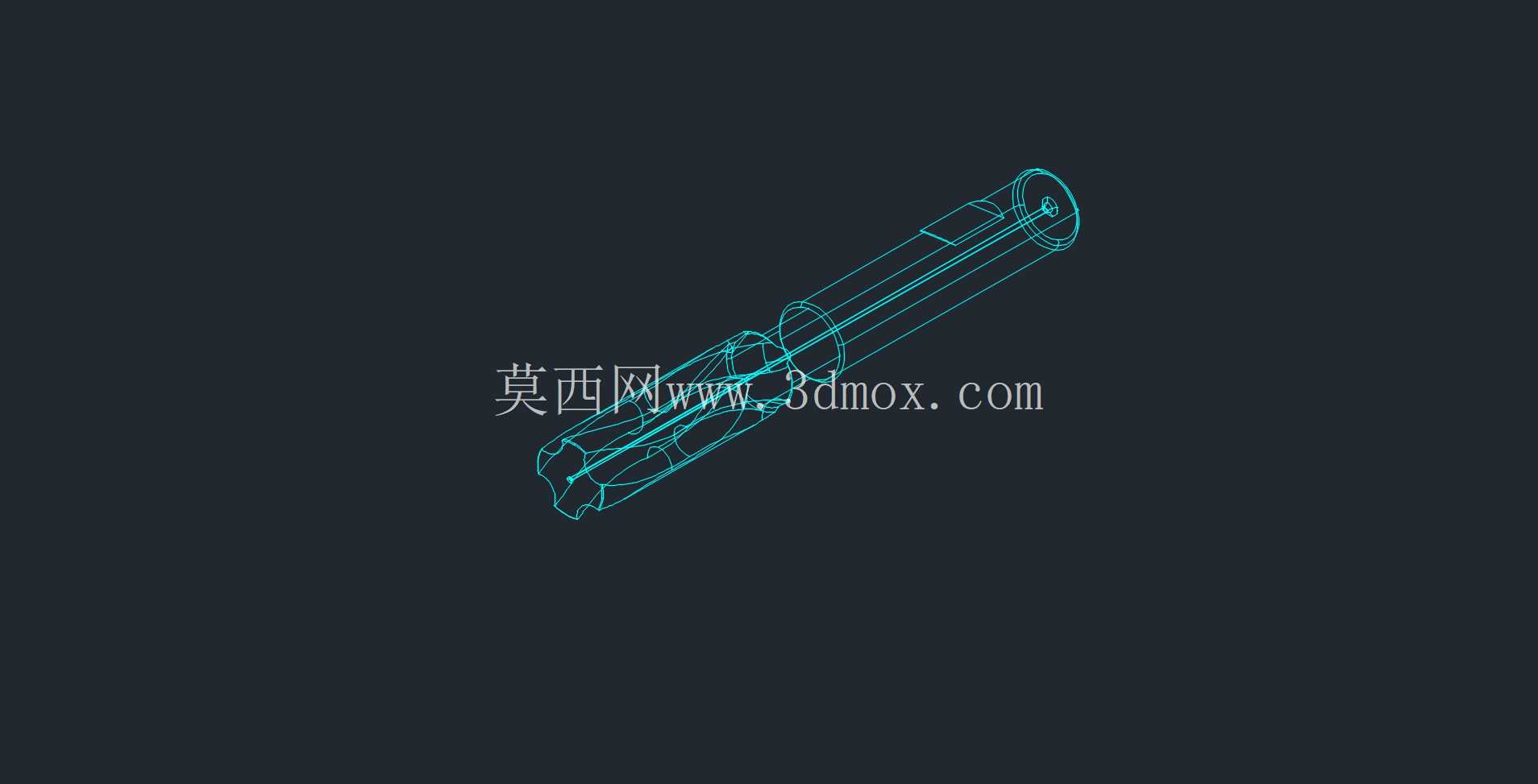

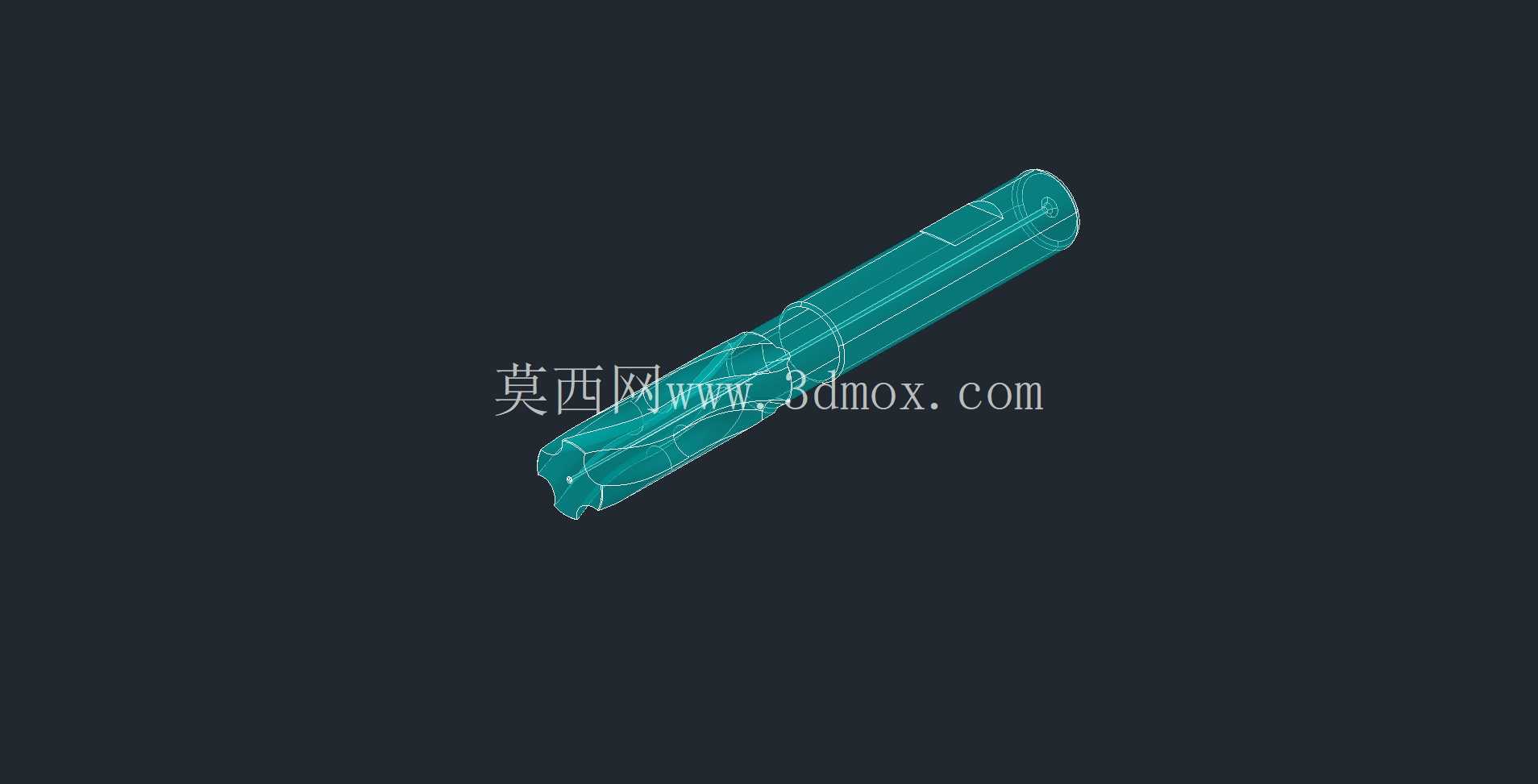

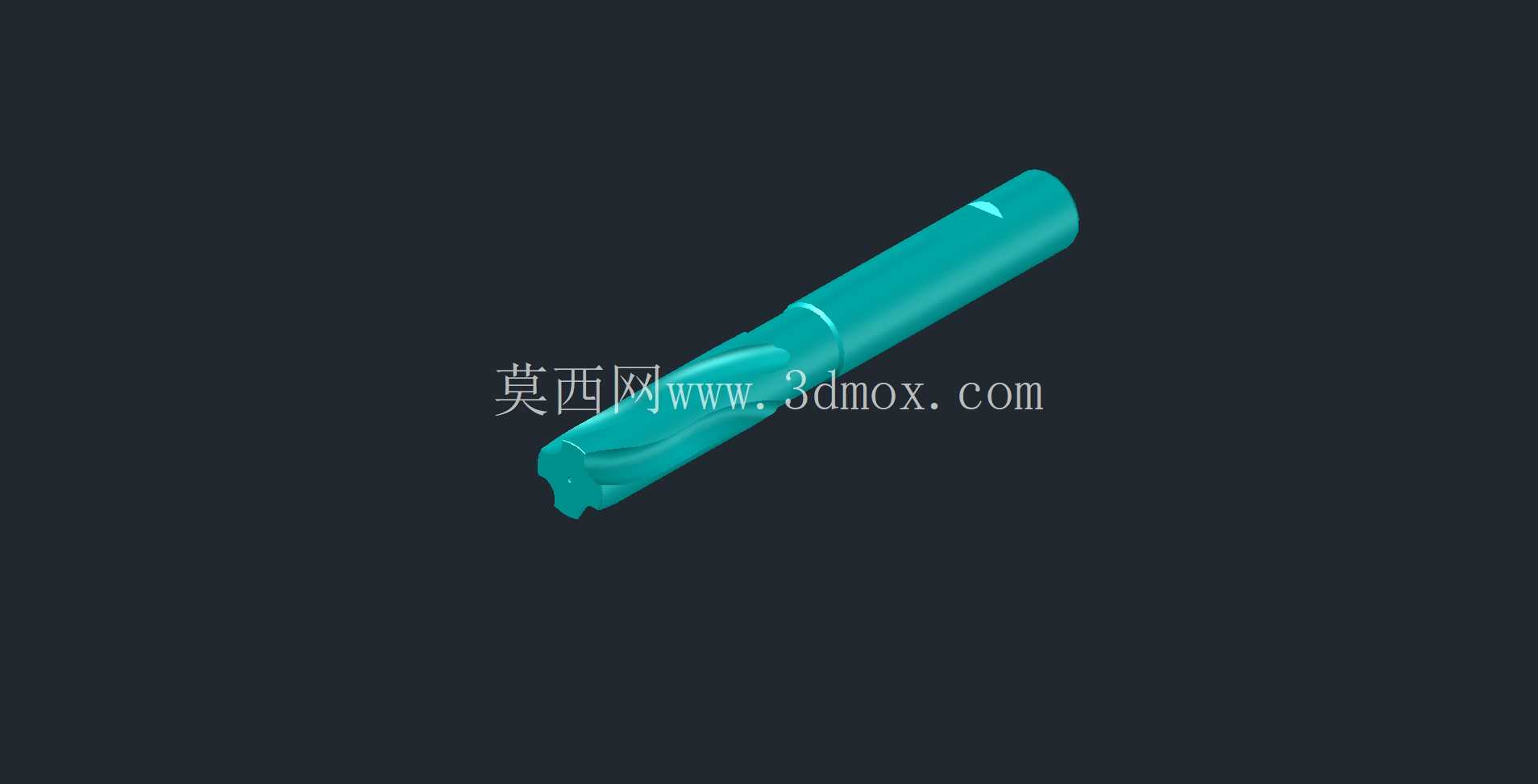

机加工用直柄螺旋槽铰刀三维结构

　　在金属切削加工的孔精加工工序里，铰刀是保障孔位尺寸精度、圆柱度与表面粗糙度的核心刀具，这款直柄螺旋槽铰刀的三维结构，完全围绕实际机加工场景的装夹、切削、排屑需求搭建。先从安装边界说起，直柄段的直径公差严格匹配弹簧夹头、钻夹头的装夹夹持范围，柄部长度预留了足够的装夹夹持量，避免加工过程中出现刀柄打滑、偏摆的问题，同时柄部末端做了微小倒角，方便操作人员快速装夹找正，不会出现卡滞在夹头入口的情况。从切削功能设计来看，螺旋槽的排布角度经过反复校核，相比直槽铰刀，螺旋槽结构能让切削刃逐步切入工件，减少切削过程中的振动，尤其在加工韧性较强的钢材、有色金属件时，能避免切屑卡在槽内刮伤已加工孔壁。

　　切削部分的引导锥做了合理的角度设计，切入时能自动导正，不会因为初始进给的微小偏斜造成孔口扩径、喇叭口的缺陷，校准段的刃带宽度控制在合理范围，既可以起到修光孔壁、稳定孔径的作用，又不会因为刃带过宽增大切削摩擦，导致工件发热变形、孔径超差。排屑槽的深度与槽型弧度设计，充分考虑了不同加工材料的切屑形态，加工钢件时的带状切屑能顺着螺旋槽顺畅排出，不会在孔内堆积造成闷刀，加工铸铁类脆性材料时，细碎的切屑也能沿着槽面顺利导出，不会嵌在刃带与孔壁之间造成表面划痕。

　　从实际应用场景出发，这款铰刀适配立式加工中心、普通钻床、镗床等多种设备，既可以用于批量生产中的孔位终加工，也能用于设备维修现场的铰孔修复作业，比如液压阀块的精密孔加工、模具配件的销钉孔铰制、传动零件的配合孔精加工，都能通过这款刀具达到IT7级左右的尺寸精度，表面粗糙度能满足多数精密配合的装配要求。设计过程中还考虑了刀具重磨的需求，切削段的长度预留了足够的重磨余量，每次重磨后只需要修磨切削锥部分，不会影响校准段的直径尺寸，能大幅提升刀具的使用寿命，降低加工耗材成本。刀体的整体刚性经过结构优化，长径比控制在合理范围，加工深孔时也不会出现明显的让刀现象，避免孔位出现锥度、腰鼓形等形位公差超差的问题。

　　刃口的过渡处理也做了细节设计，主切削刃与校准刃之间做了微小的圆角过渡，减少刃口崩损的概率，即使在断续切削的场景下，比如加工带有键槽、油孔的交叉孔位，也能保持刃口的完整性，不会因为局部冲击造成刃口碎裂，影响加工质量。
