锥形埋头孔加工专用阶梯钻具结构设计

　　在钣金加工、金属结构件装配、五金零部件生产场景中，孔口的沉台加工是极为常见的工序，这类沉台主要用于容纳螺栓、螺钉的头部，避免连接件突出工件表面，保障装配后外观平整、安装面无凸起干涉，而这款锥形阶梯钻具，正是针对埋头孔加工场景开发的专用切削工具。从实际加工需求来看，普通麻花钻仅能完成直孔钻削，若要加工出适配沉头螺钉的锥形埋头孔，往往需要更换多把刀具分步骤作业，先钻底孔再换锥形锪钻加工沉台，不仅换刀耗时，二次装夹找正还容易出现孔位同轴度偏差，导致螺钉装配后头部偏斜、贴合度不足，直接影响连接结构的受力均匀性。

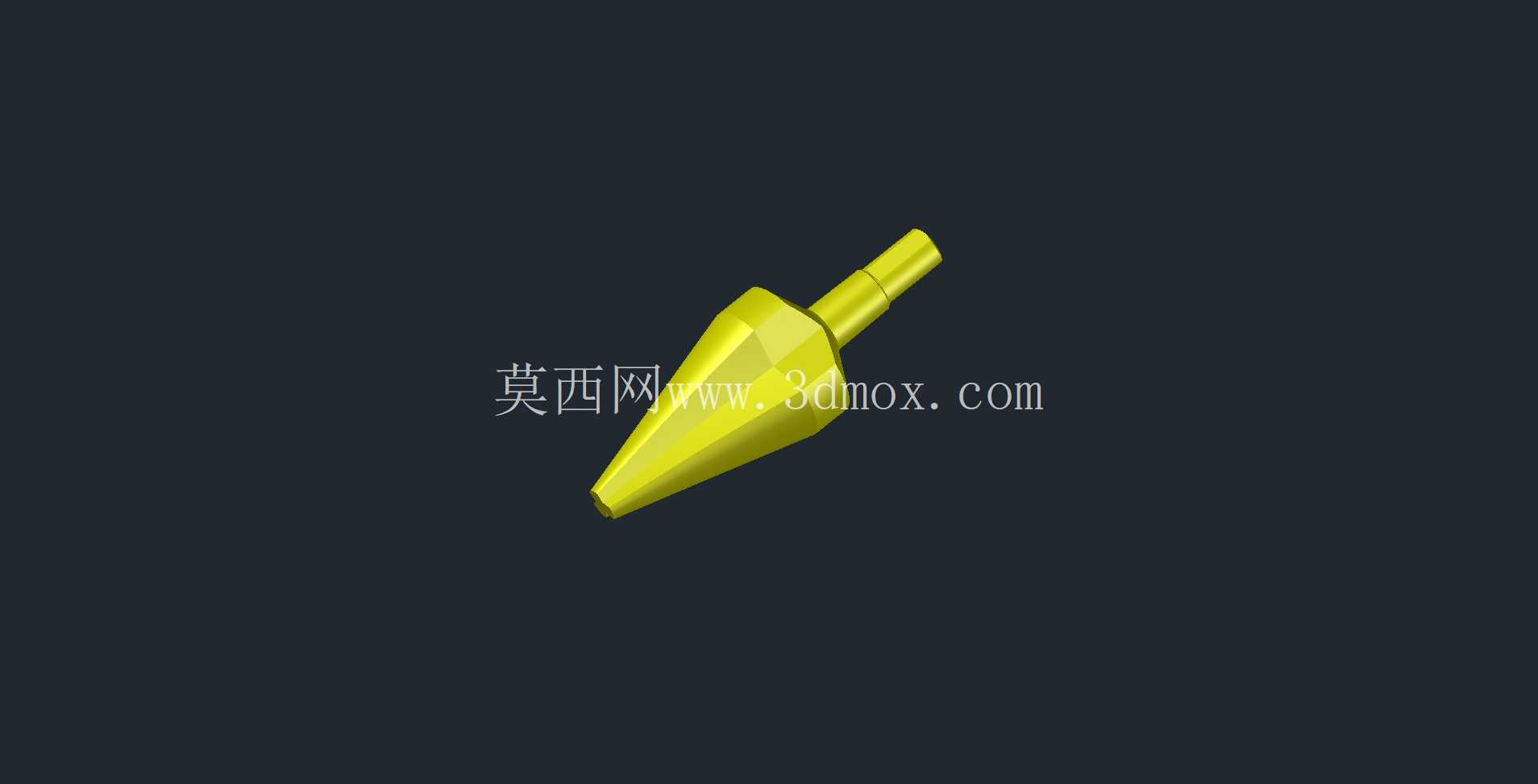

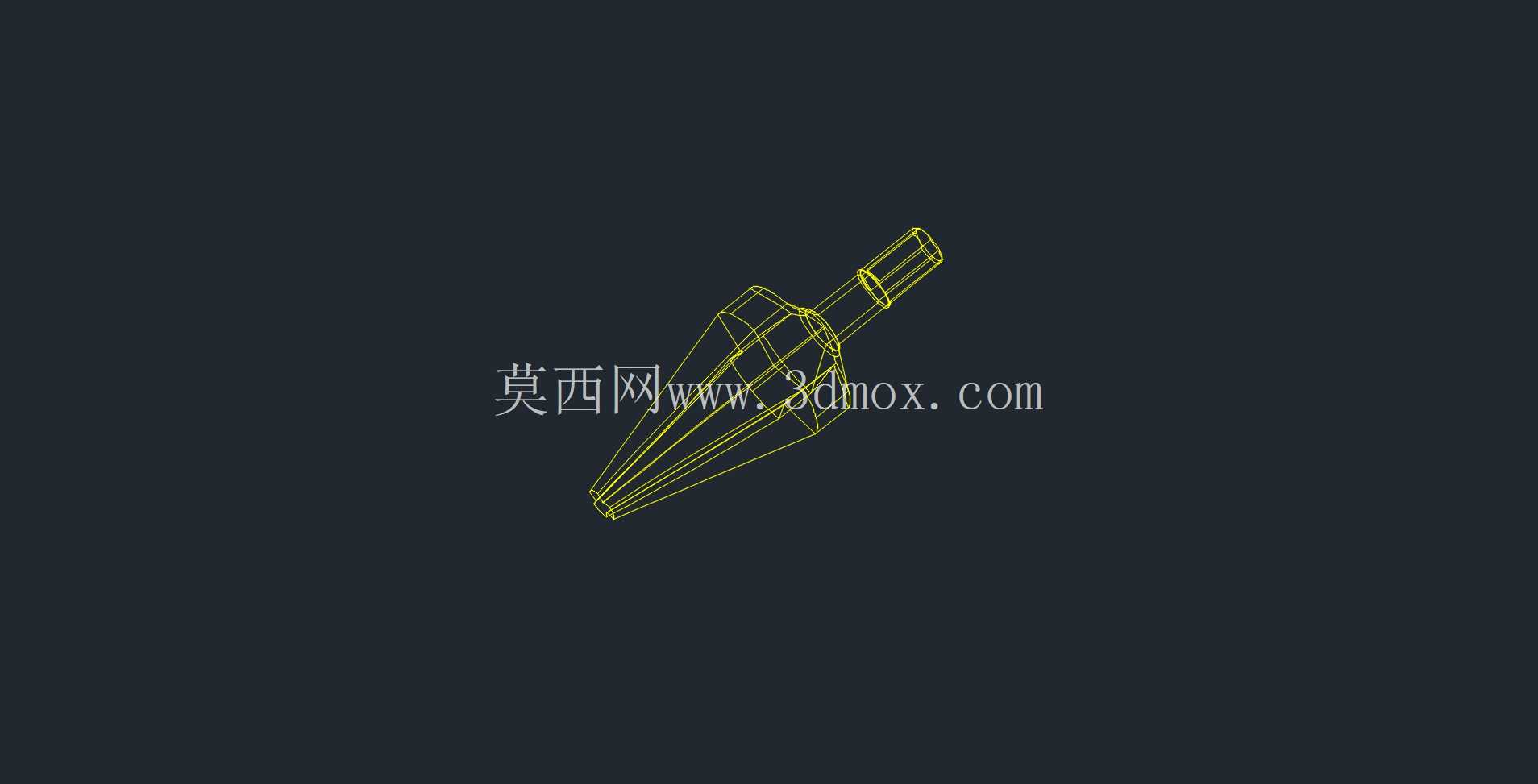

　　这款钻具采用一体化阶梯式结构设计，将直孔钻削段与锥形锪削段整合在同一刀体上，一次进给即可同时完成底孔钻削与锥形埋头面的成型加工，从根源上消除了换刀带来的同轴度误差，也大幅压缩了单孔加工的辅助时间，尤其适合批量钣金件、铝合金型材、薄钢板的孔加工工序，在机箱机柜生产、五金家具制造、通用设备装配等场景下适配性极强。从结构设计逻辑来看，钻具前端的细直段为底孔切削部分，直径与待加工螺纹底孔或光孔的通径匹配，切削刃采用标准麻花钻的刃磨角度，兼顾排屑顺畅性与轴向进给力的平衡，避免钻削薄件时出现孔口毛刺、工件变形问题；中间过渡的锥形段为埋头面成型部分，锥角与通用沉头螺钉的头部锥度完全匹配，刃口经过钝化处理，锪削时不会出现振纹，保障埋头面的表面粗糙度，让螺钉头部与沉台能够完全贴合，连接后不会出现局部应力集中。钻具尾部的夹持段采用等直径圆柱结构，适配普通手电钻、台钻、钻攻中心的标准夹头，无需特制夹具即可装夹使用，装夹时的悬伸长度经过设计验证，在常规加工行程内不会出现刀体颤振，能保障孔加工的尺寸稳定性。从安装边界与适配尺寸来看，这款钻具的底孔段直径覆盖常用的M3到M8沉头螺钉适配底孔尺寸，锥形段最大直径对应各规格螺钉的头部外径，加工出的埋头孔深度刚好容纳螺钉头部，不会出现沉台过深导致连接强度不足、或是沉台过浅导致螺钉头部突出的问题。

　　在实际使用中，针对不同材质的工件，只需调整钻床的转速与进给量：加工低碳钢、冷轧板时采用中速进给，配合乳化液冷却可延长刃口寿命；加工铝合金、铜等有色金属时可适当提高转速，获得更光滑的孔壁与埋头面；加工薄型塑料件、绝缘板材时降低进给速度，避免孔口出现崩边、发白缺陷。不同于分体式的钻、锪刀具组合，一体化结构的钻具在刃磨时也更易维护，直孔段刃口可按普通麻花钻的方式修磨，锥形段刃口只需保持锥面角度一致即可，无需复杂的专用刃磨设备，适合车间现场的日常维护。

　　在装配工序的实际应用里，使用这款钻具加工出的埋头孔，螺钉装配后头部与工件表面齐平，既不会在后续的输送、安装过程中剐蹭操作人员或其他零部件，也能让连接面的受力均匀分布在整个锥形贴合面上，相比直孔配平垫的连接方式，抗松动性能提升明显，尤其在振动工况下的设备结构连接中，能有效减少螺钉松动脱出的故障概率。从建模细节来看，整个刀体的同轴度公差控制在0.02mm以内，各段切削刃的后角、前角都经过参数化设计验证，既保证刃口的锋利度，又兼顾刀体的刚性，避免钻削深孔时出现刀体弯折、孔位偏斜的问题，排屑槽的螺旋角度经过优化，钻削产生的切屑能顺着槽体顺利排出，不会在孔内堆积刮伤已加工表面。
