带内螺纹散热结构自动灯具连接基座

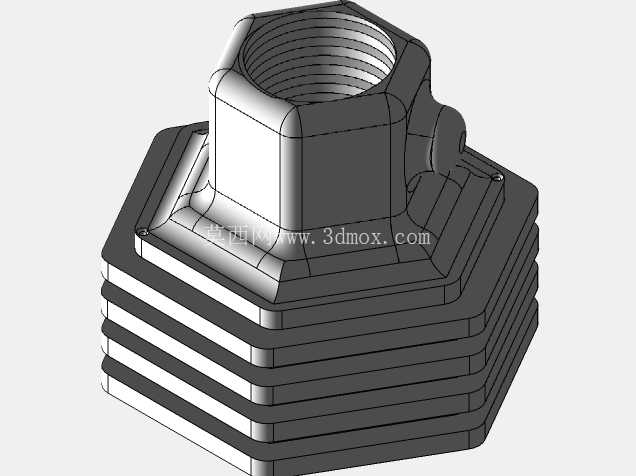

　　在户外照明、工业厂区自动照明系统的布设场景中，这类带散热筋的内螺纹连接基座是灯体与安装管线衔接的核心受力构件，日常需要同时承担灯体承重、线路防护、热量导出三重作用，很多刚接触照明结构设计的工程师容易忽略这类衔接件的结构冗余设计，往往在批量投用后出现螺纹滑牙、散热不足导致灯珠光衰过快、密封失效进水短路等问题。从结构细节来看，上部的内螺纹孔采用标准管螺纹设计，加工时需要保证螺纹同轴度控制在0.1mm以内，才能和上部穿线的镀锌管线紧密咬合，配合侧面预留的侧耳结构可以加装密封胶圈与锁紧销，避免户外使用时雨水顺着螺纹间隙渗入灯体内部。

　　上部的六角结构并非随意设计，对边尺寸严格匹配常用活动扳手、套筒的作业空间，安装时不需要额外定制工装，现场施工人员用常规工具就能完成锁紧作业，六角棱边做了R1.5的圆角过渡，既避免压铸成型时锐角位置出现填充不满的缺陷，也能防止安装作业时划伤施工人员。下部的多层环状散热筋是整个构件的核心功能结构，筋片厚度控制在2mm，筋片间距4mm，既保证压铸时铝液能够顺畅填充整个型腔，不会出现冷隔、缺料的成型缺陷，也能在灯体工作时，将LED光源产生的热量通过基座传导到筋片位置，借助自然空气对流完成散热，不需要额外加装散热风扇，降低整套自动灯具的后期维护概率。

　　设计这类构件时，需要提前核算安装边界：下部与灯体外壳配合的止口直径公差取H7级，装配后同轴度偏差不超过0.15mm，避免灯体安装后出现倾斜，影响照明投射角度；整体高度方向的尺寸需要匹配灯体内部接线端子的安装空间，保证穿线后线缆不会被基座端面压破绝缘层，预留的穿线孔内径要大于线缆外径2mm以上，方便现场穿线作业。很多压铸厂开模时容易忽略散热筋的拔模角度，往往把筋片的拔模角做的过小，导致开模时筋片被拉变形，实际建模时每一片散热筋都要取1.5°的拔模斜度，顺着开模方向均匀过渡，同时在筋片与主体衔接的位置做R0.8的圆角，减少应力集中，避免灯具长期受户外风力载荷作用时，筋片根部出现开裂。在自动灯具的实际应用场景中，这类基座还要适配不同角度的安装需求，上部螺纹与管线锁紧后，下部的灯体连接面可以根据照明区域调整角度，侧耳位置的锁紧销拧紧后就能固定角度，不需要额外加装转向接头，减少整套照明系统的连接节点，也就降低了故障点的数量。做结构校核时，要重点验算六角部位的拧紧力矩承受能力，保证在25N·m的拧紧力矩下，六角部位不会出现开裂、变形，同时内螺纹的啮合长度要达到8牙以上，才能承受5kg以内的灯体重量，配合螺纹上涂抹的密封胶，完全可以满足户外雨淋、扬尘环境下的长期使用要求。

　　散热筋的排布方向也有讲究，采用水平环状排布时，不管灯具安装在竖直还是倾斜位置，筋片之间的空气都能形成自然对流通道，不会因为安装角度变化导致散热通道被遮挡，相比竖向排布的筋片，这种结构对安装角度的适应性更强，更适合自动控制的泛光照明、厂区路灯、隧道感应灯这类需要长期无人值守的照明场景。建模过程中还要注意压铸工艺的壁厚均匀性，主体壁厚控制在3mm，和散热筋的2mm壁厚差值不超过1/3，避免压铸成型后因为冷却速率不一致出现缩孔、表面凹陷的缺陷，所有转角位置都避免直角衔接，既符合压铸成型的工艺要求，也能减少构件在温度变化时产生的内应力，提升户外高低温环境下的结构稳定性。
