科尔泽DGK36SP滚筒无打滑驱动结构

项目分类:铸造模 发布时间:2026-05-21 ID:1155027
  • 科尔泽DGK36SP滚筒无打滑驱动结构
  • 科尔泽DGK36SP滚筒无打滑驱动结构

这套驱动结构主要面向真空蒸发镀膜类设备的滚筒传动场景,解决传统滚筒驱动在长时间连续镀膜作业中容易出现的打滑、传动精度不足、工件镀膜层厚度不均的问题。在真空蒸发镀膜的生产工况里,滚筒需要承载批量待镀膜工件,在真空腔体内持续匀速转动,保证每个工件表面都能均匀接收蒸发材料的沉积,一旦驱动出现打滑,滚筒转速出现波动甚至停转,就会导致部分工件膜厚不达标,直接造成整批次工件报废,因此驱动结构的传动可靠性是这类设备核心的性能指标之一。

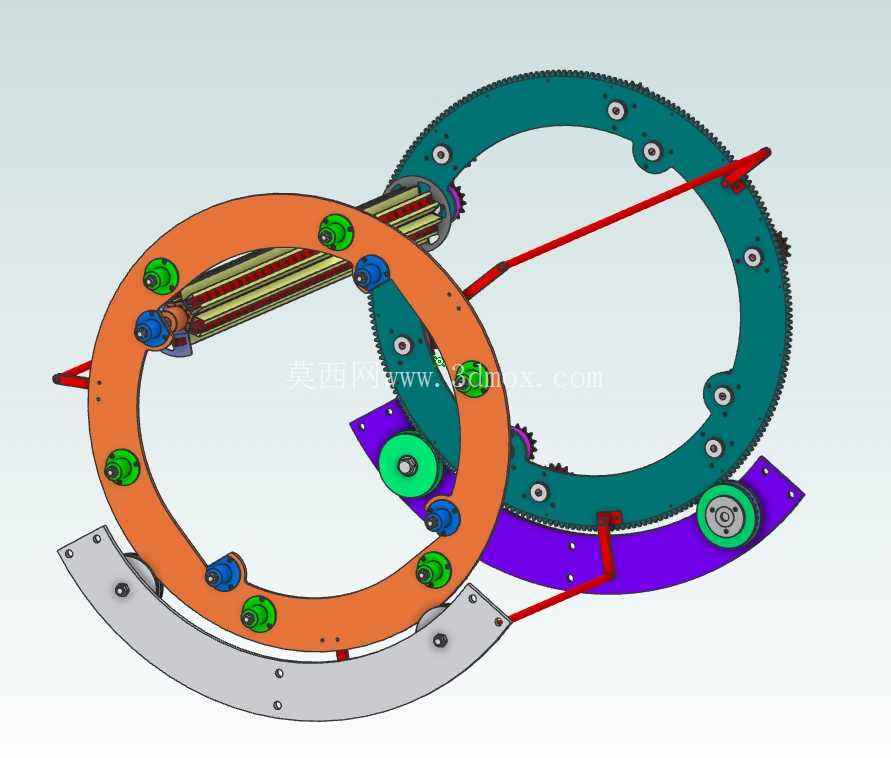

从结构设计来看,这套驱动采用了大直径齿圈与多组导向滚轮配合的传动方案,两套不同直径的环形齿圈分别承担传动与定位功能,其中橙色环形构件为从动齿圈,直接与滚筒主体连接,外侧的深绿色齿圈为传动过渡环,通过多组不同颜色标识的导向滚轮完成两个齿圈之间的动力传递与位置约束。紫色的安装支座为整个驱动结构提供安装基准,所有滚轮组件、齿圈的限位结构都集成在该支座上,保证传动过程中齿圈的径向跳动量控制在允许范围内,避免齿圈啮合过程中出现卡滞、跳齿的问题。灰色的弧形构件为辅助支撑导轨,在齿圈转动过程中提供额外的径向支撑,抵消滚筒装载工件后产生的偏载力矩,避免齿圈因为单侧受力过大出现变形,影响啮合精度。

设计过程中,多组导向滚轮的布局经过了反复的载荷校核,不同位置的滚轮分别承担径向承载、轴向限位、传动啮合的不同功能,滚轮与齿圈接触面的弧度完全匹配齿圈的外圆轮廓,保证接触应力均匀分布,避免局部应力集中导致滚轮或齿圈过早磨损。动力传递路径上,动力从驱动端输入后,先传递到深绿色过渡齿圈,再通过多组啮合滚轮将动力均匀传递到橙色从动齿圈,这种多点啮合的传动方式相比传统的单齿轮驱动,能将传动载荷分散到多个接触点,大幅降低单个啮合点的接触应力,不仅提升了传动结构的承载能力,也能有效避免因为单个齿磨损、异物卡滞导致的传动打滑问题,即使其中某一组滚轮出现磨损,剩余的啮合点依然能保证动力的稳定传递,不会出现瞬间失速的情况。

从安装边界来看,整套驱动结构采用环形布局,所有传动构件都围绕滚筒的回转中心布置,不会额外占用滚筒轴向的安装空间,对于真空腔体内部空间紧张的镀膜设备来说,这种布局能最大化利用腔体的径向空间,在相同腔体尺寸下可以搭载更大直径的滚筒,提升单批次工件的装载量。安装时只需要将紫色支座与真空腔体的内壁基准面固定,调整好各滚轮与齿圈的啮合间隙,保证齿圈的回转中心与滚筒的设计回转中心重合,即可完成驱动结构的安装,不需要额外复杂的对中工装,后期维护时只需要定期检查滚轮的磨损情况,更换磨损超标的滚轮即可,不需要拆解整个滚筒结构,大幅降低了设备的维护成本与停机时间。

在实际工况适配方面,这套驱动结构的所有传动接触面都采用了无润滑设计,适配真空环境下的使用要求,避免润滑脂在真空环境下挥发污染腔体内部,影响镀膜质量。齿圈与滚轮的材料选择也充分考虑了真空环境下的放气率要求,同时具备足够的耐磨性能,保证在长时间连续作业下的尺寸稳定性,不会因为磨损导致传动间隙变大,出现转速波动。结构上没有外露的传动缝隙,能避免镀膜过程中蒸发的材料颗粒进入传动啮合面,导致滚轮卡滞或者齿面磨损,提升了结构在镀膜工况下的使用寿命。相比传统的摩擦轮驱动方案,这种齿圈加多点滚轮啮合的驱动形式,传动比更加稳定,不会因为滚筒负载变化、接触面沾附镀膜材料出现摩擦力下降导致的打滑问题,能保证滚筒转速的稳定性控制在极小的波动范围内,确保工件镀膜层的均匀性满足高精度镀膜的工艺要求。
