60x60规格双呼通风设备支撑构件

在医用呼吸辅助设备、工业通风换气系统的配套结构设计中，支撑类构件的结构合理性直接决定整套设备运行的稳定性与长期可靠性，这款适配60x60安装规格的通风设备支撑件，正是针对双呼吸通路布局的通风模块定向开发的承载结构。从实际落地场景来看，这类支撑件主要服务于需要双通路气流分配的呼吸支持设备、密闭空间通风换气单元，既要承担内部通风管路、阀组的静态承重，也要抵消设备运行过程中气流脉动带来的微幅振动，避免管路连接位置出现应力疲劳导致的密封失效问题。

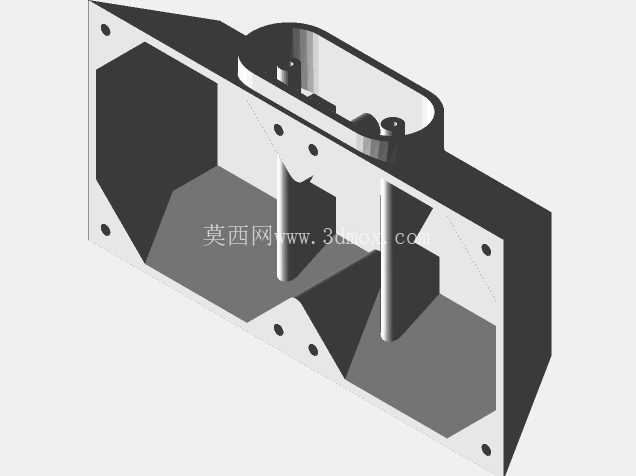

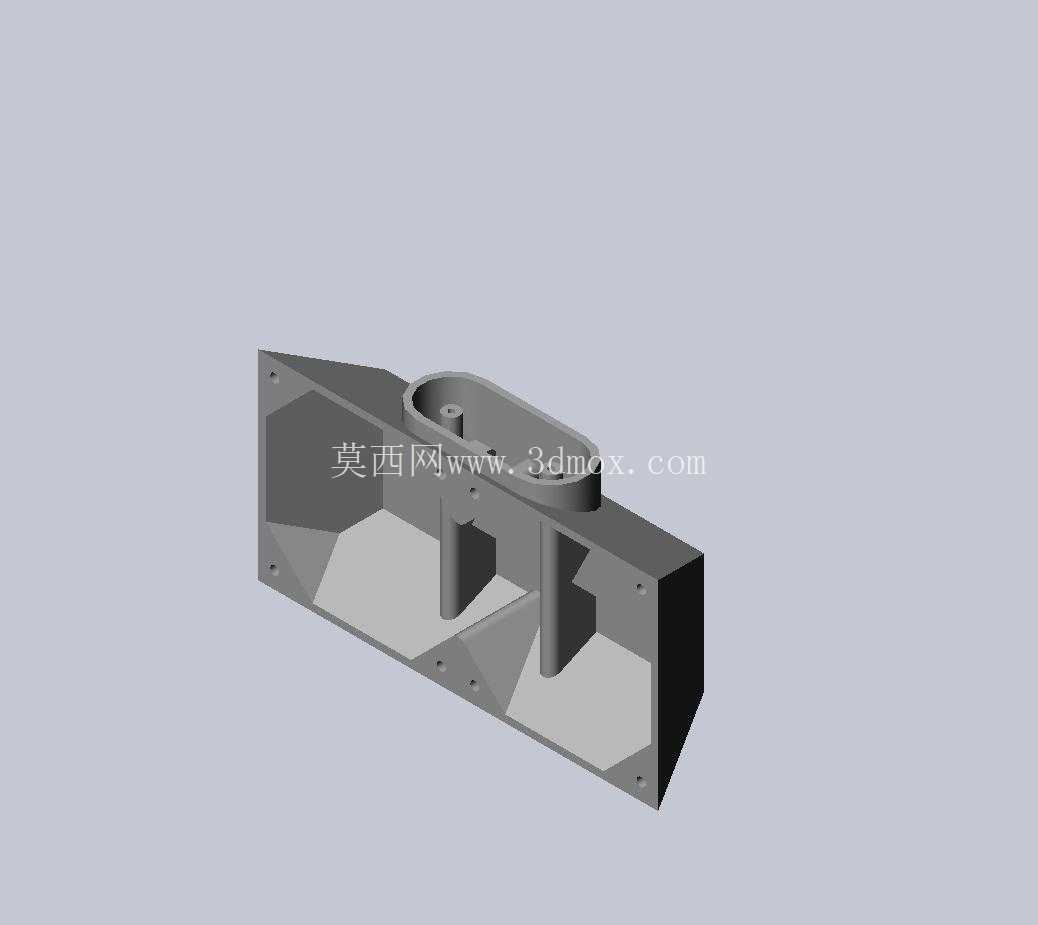

设计阶段首先锚定的是安装边界的适配性，整体安装面采用60x60的标准方形布局，四个角位预留的沉头安装孔位严格匹配行业通用的安装孔距标准，不需要额外做安装面的二次加工就能直接适配现有设备的基座接口，大幅降低现场装配的调整成本。主体腔体采用内凹式的承托结构，腔体内部的加强筋布局没有采用常规的等距横纵排布，而是顺着双通路管路的走向做了斜向的筋位延伸，一方面可以在不增加整体壁厚的前提下提升腔体的抗扭刚度，避免安装锁紧过程中腔体出现形变挤压内部通风管路，另一方面筋位的走向刚好贴合管路的安装弧度，能给管路提供均匀的侧向支撑，避免设备运输过程中管路出现窜动移位。

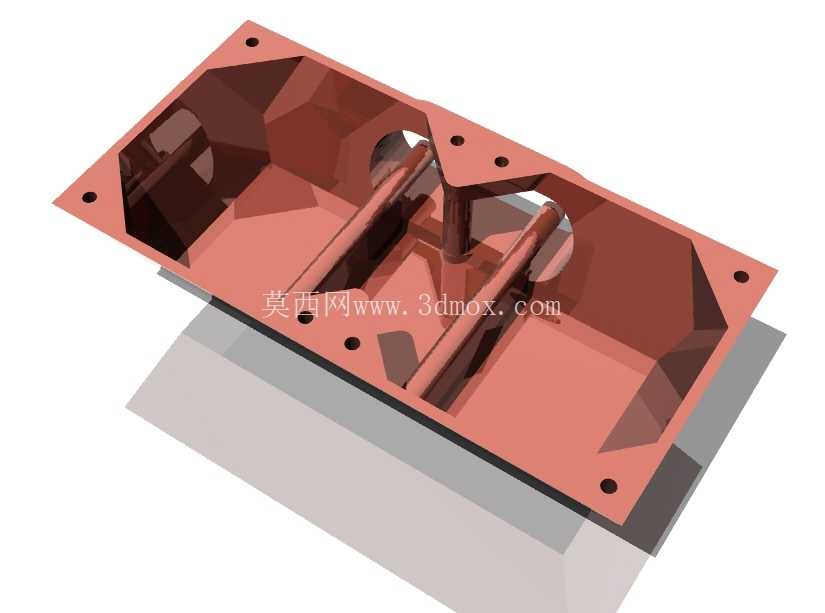

从功能特性来看，这款支撑件的腔体深度经过反复校核，刚好可以容纳双路通风管路的转接接头，腔体侧壁预留的两个半圆形避让缺口，是专门针对管路的进出走向设计的，缺口边缘做了圆弧过渡处理，不会在装配过程中划伤管路的外保温层，同时缺口的尺寸公差控制在合理范围内，装配后可以和管路外壁形成贴合的限位，减少管路运行过程中的径向晃动。法兰安装面的平面度要求在设计时做了明确约束，整个安装面的平面度公差控制在0.1mm以内，保证和设备基座贴合时不会出现局部间隙，避免长期使用过程中连接螺栓出现松动。

结构设计过程中充分考虑了铸造工艺的可行性，所有的转角位置都做了适配铸造脱模的圆角处理，没有出现尖锐的直角结构，既可以减少铸造过程中应力集中导致的铸件开裂问题，也能降低后续机加工的工序难度。壁厚设计采用了均匀过渡的思路，整个构件的壁厚差控制在2mm以内，避免铸造冷却过程中因为壁厚不均出现缩孔、砂眼等铸造缺陷，提升铸件的成品率。腔体内部的减重槽设计不是随意开设的，而是在完成有限元受力仿真后，在受力较小的区域做的材料去除，在保证整体结构强度满足1.5倍额定承重要求的前提下，尽可能降低构件自身重量，减少对设备整体负载的影响。

实际装配过程中，这款支撑件不需要额外设计定制的安装辅件，通过四个角位的标准紧固件就能完成和设备基座的固定，内部管路可以顺着筋位的导向直接推入到对应安装位置，配合侧壁的缺口限位，整个装配过程不需要做反复的位置调整，能有效提升整机组装的作业效率。针对设备运行过程中的振动传导问题，支撑件的安装面和腔体承托面之间做了微幅的隔振结构设计，通过筋位的布局优化阻断振动的直接传导路径，降低设备运行时的结构共振噪音，提升整套设备的运行质感。对于结构设计从业者来说，这类支撑构件的设计核心从来不是追求复杂的造型，而是在严格匹配安装边界的前提下，平衡好结构强度、工艺可行性、装配便捷性三者的关系，每一处筋位的走向、每一个孔位的布局、每一个圆角的大小，都要对应实际使用过程中的具体需求，避免出现冗余设计或者结构强度不足的问题，这也是工业结构设计区别于外观设计的核心逻辑，所有的结构特征都要服务于实际的功能需求，没有实际作用的特征在量产阶段都会带来不必要的成本增加。
