可折叠镂空网格结构物流周转箱

做了十几年机械结构设计，经手的物流载具三维方案不下百套，这款折叠周转箱的结构逻辑，是我见过兼顾空间利用率与承载稳定性的典型民用工业载具设计。先从实际落地的场景说起，这类箱体最早是给汽车零部件线边仓做配套开发的，后来慢慢延伸到家电总装线的零配件周转、生鲜冷链的带筐转运、电商仓储的拆零拣货，甚至轻工电子行业的防静电工位储放都能适配，核心原因就是它的折叠结构解决了传统固定周转箱空箱返程占空间的痛点——空箱状态下四壁可以向内翻折贴合底座，堆叠后的空箱占用体积仅为满装状态的四分之一，不管是货车返程配载还是仓库闲置堆存，都能省下大量的立体空间。

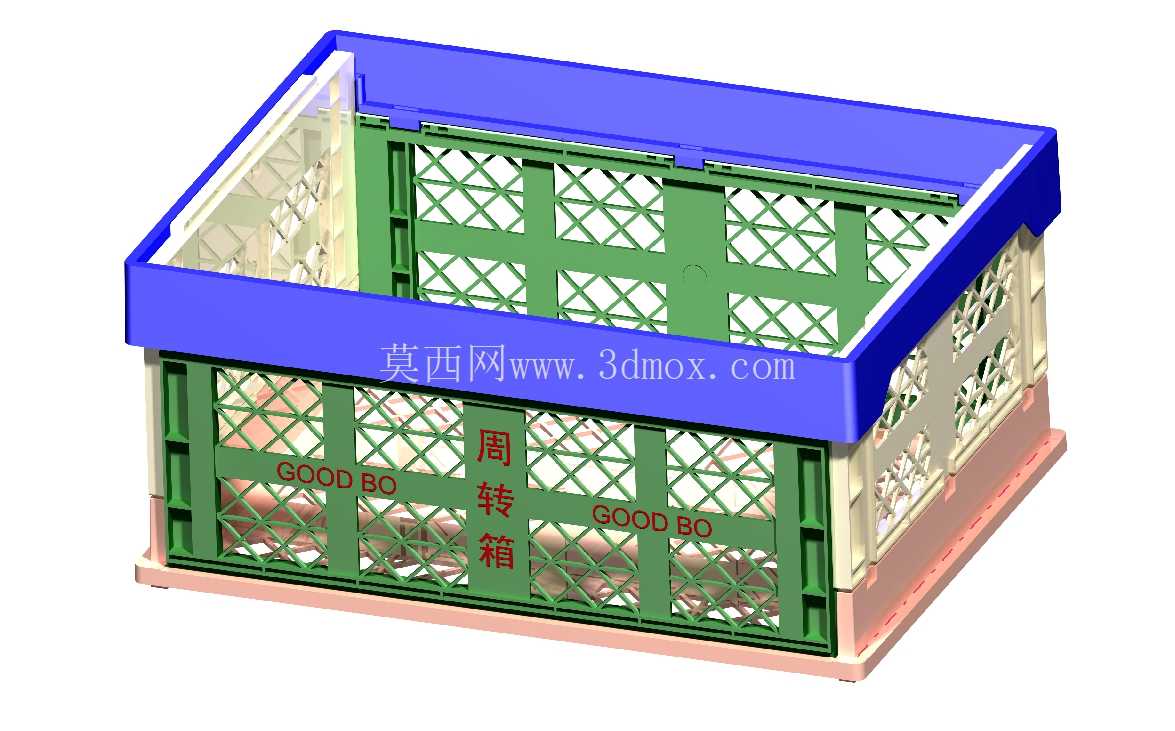

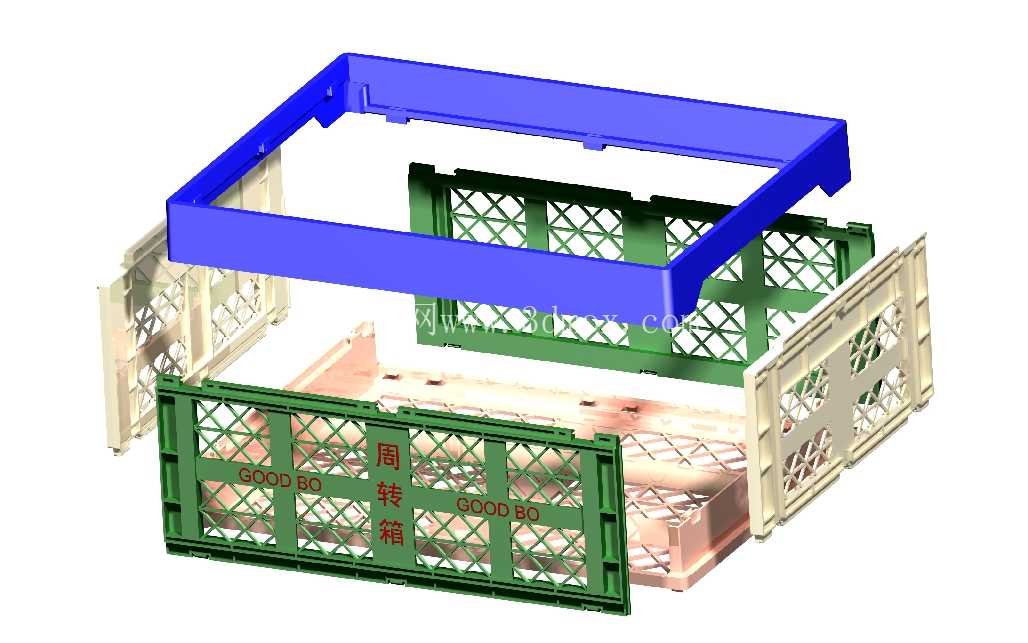

从功能特性上拆解，箱体采用分体式组合结构，顶部蓝色框体为压合式加强围边，四壁为米白与深绿两色的镂空网格壁板，底座为浅粉色承托盘。网格结构不是随便开的减重孔，每一处格栅的筋条厚度都做了等强度校核，侧壁的网格密度兼顾了通风透气与侧向抗冲击能力，盛放带温工件或者需要沥水的物料时，空气可以在箱内形成对流，避免闷存导致的物料变质；侧壁上预留的标识位可以直接粘贴物料条码或者喷涂储放品类标识，现场管理时不用额外加装标识牌。四壁的铰接结构做了内嵌式处理，没有外凸的销轴，避免了转运过程中磕碰导致的铰接件断裂，展开时壁板与底座、顶框的配合处有定位卡扣，卡合后侧壁不会因为侧向受力向内弯折，满载堆垛时上层箱体的重量可以通过顶框的加强筋直接传导到下层箱体的侧壁支撑筋上，不会压损箱内盛放的物料。

设计思路上完全围绕现场使用的痛点做优化：首先是折叠操作的便捷性，不需要额外工具，单人徒手就可以完成展开与折叠作业，铰接处的转动阻尼做了适配，既不会因为太松导致壁板自行晃荡，也不会因为太紧增加操作难度；其次是堆叠的兼容性，箱体底部做了与顶框匹配的定位凸台，多层堆垛时凸台卡入顶框的定位槽内，叉车转运或者货架堆存时不会出现滑垛风险；侧壁的镂空设计同时兼顾了轻量化需求，整箱自重比同尺寸的实心壁周转箱轻30%左右，人工搬运时的劳动强度更低，而且塑料材质本身耐酸耐碱，接触普通工业油污、食品类物料都不会出现腐蚀，清洁时直接用高压水枪冲洗即可，网格缝隙不会残留污渍。

再说到尺寸与安装边界的适配，这类周转箱的外形尺寸严格适配标准物流托盘的模数，1200*1000mm的标准托盘上可以整齐排布4个该款周转箱，不会出现超出托盘边缘或者剩余空隙过大的问题；折叠后的高度刚好适配标准货架的层间净高，闲置时可以直接放在货架底层存储，不需要单独预留大面积的空箱堆放区。箱体的侧壁没有外凸的结构件，自动化输送线对接时，箱体可以顺畅通过辊筒输送机、皮带输送机的转弯段，不会因为外凸结构卡滞设备；与AGV小车的载物平台适配时，底部的定位凸台可以刚好卡入AGV的定位孔位，转运过程中箱体不会出现偏移。另外箱体的四壁展开后与底座的垂直度控制在1°以内，配合自动化机械手抓取时，机械手的夹爪可以精准夹持顶框的加强边，不需要额外做视觉定位补偿，能直接接入自动化仓储的上下料流程。

很多人觉得周转箱是简单的塑料制品，实际上每一处筋条的厚度、每一个铰接点的位置、每一处网格的开孔大小，都需要结合实际使用场景的载荷、堆高、操作习惯反复校核，这款折叠周转箱的结构，刚好平衡了制造成本、使用寿命、操作便捷性三个核心维度，不管是用于生产现场的工序间周转，还是仓储环节的货物存储，亦或是物流运输环节的配载，都能适配对应的使用需求，不会出现结构冗余或者强度不足的问题。
