DJ混音器电位器推子塑料保护盖结构

　　在专业音频设备的结构设计体系中，调音台推子作为操作人员与设备信号调节链路直接交互的核心部件，其配套的推子盖结构直接决定了日常操作的触感反馈、部件防护寿命以及设备整体的外观一致性，本次拆解建模的这款推子盖结构，正是针对DJ混音器场景下的电位器调节需求开发的专用配套零件。从实际应用场景来看，这类推子盖主要适配专业演出级DJ混音台、小型桌面调音台、直播专用音频控制台的直线滑动电位器，在酒吧驻场演出、户外电音活动、录音棚混音作业、直播间音频调控等高频操作场景下，推子需要承受每分钟数十次的快速往复推动，手指与部件的接触摩擦力、现场泼溅的饮品水汽、灰尘堆积带来的卡顿问题，都需要通过推子盖的结构设计来做第一层防护。

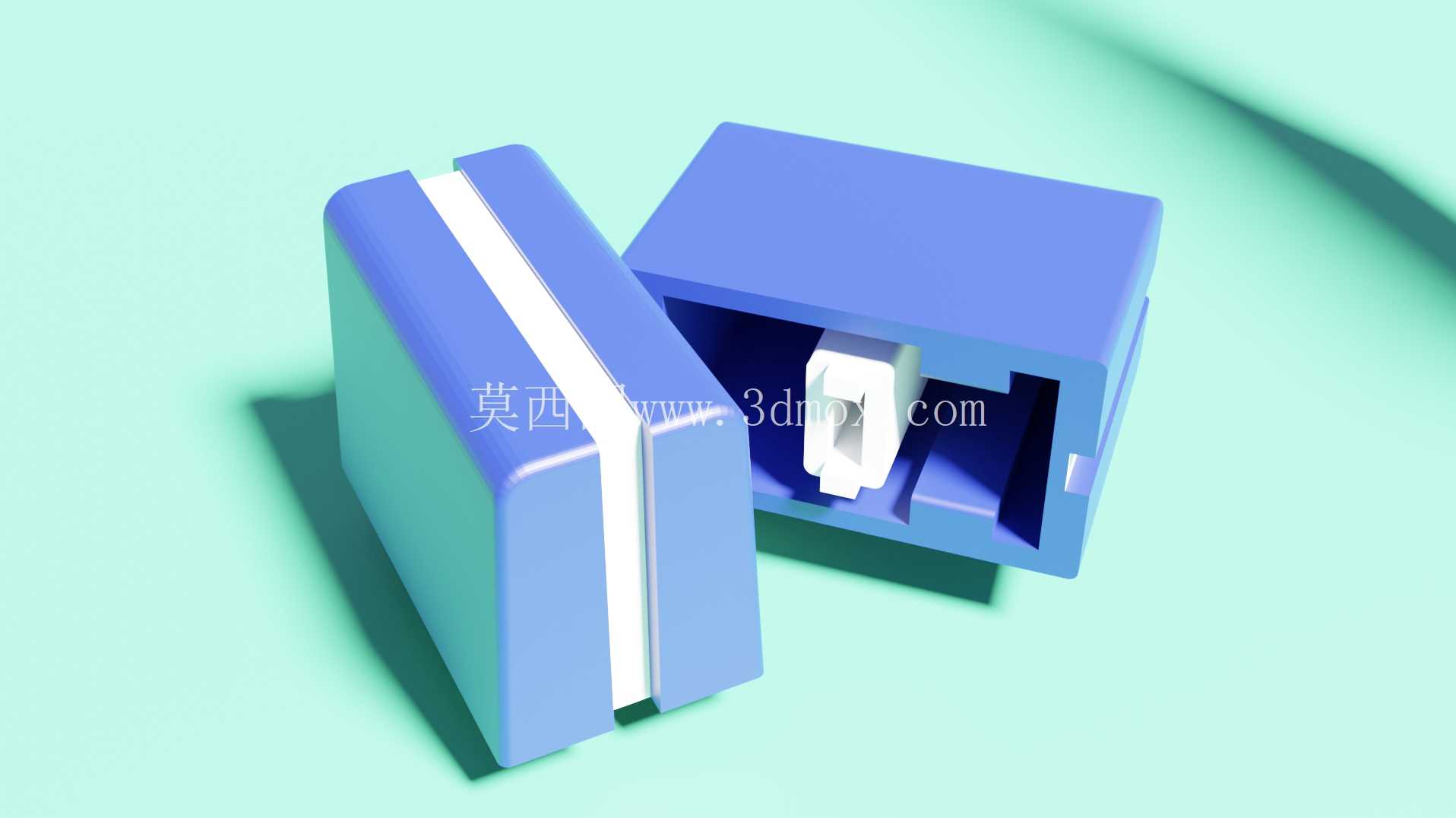

　　从功能特性层面拆解，这款推子盖采用上下分体式卡合结构，外侧的握持部分做了双侧圆弧收边处理，握持面的宽度刚好匹配成年人指腹的接触面积，推动时不会出现边缘硌手的问题，中间预留的白色嵌条既可以作为推子位置的视觉标识条，方便操作人员在暗光演出环境下快速识别各通道推子的当前位置，也能通过双色结构提升部件的外观辨识度。内侧的卡接腔做了与电位器滑动柄完全匹配的卡槽结构，卡槽内部设置了定位凸台，安装时只需要将推子盖对准滑动柄垂直下压，凸台就会卡入滑动柄的定位凹槽内，不需要额外粘接或者螺丝固定，日常维护更换时直接垂直拔出即可，大幅降低现场设备的维修替换效率。

　　从设计思路的落地逻辑来看，这款结构在建模时优先考虑了注塑生产的工艺可行性，所有外壁的脱模斜度控制在1.5度，分体结构的拼合面做了0.1mm的错位止口，避免注塑生产时出现飞边影响拼合精度，内部的卡接筋位厚度控制在1.2mm，既保证卡接后的结构强度，不会因为频繁推动出现卡扣断裂的问题，也避免筋位过厚导致注塑件出现表面缩痕，影响外观质量。外形尺寸与安装边界方面，这款推子盖的整体高度适配常规15mm行程的直滑电位器安装空间，安装后突出调音台面板的高度为8mm，不会因为突出过高导致设备收纳时出现磕碰，也不会因为突出过矮导致操作时手指蹭到面板表面影响操作流畅度，左右宽度为10mm，适配调音台面板上标准12mm间距的通道推子布局，相邻推子安装后不会出现互相干涉的问题，前后方向的厚度为6mm，内部卡接腔的深度为5mm，完全包裹住电位器的滑动柄，避免灰尘、液体顺着滑动柄的缝隙进入电位器内部，导致电位器出现接触不良、调节杂音等常见故障。

　　在实际的设备装配验证中，这款推子盖的结构可以适配市面上绝大多数同规格的直滑电位器，不需要针对不同品牌的电位器做额外的结构修改，卡接后的拔出力控制在15N左右，正常推动操作时不会出现推子盖脱落的问题，同时维修更换时也不需要借助工具，徒手就可以完成拆卸替换，对于需要高频使用设备的场景来说，这种免工具维护的结构设计能够大幅降低设备的停机维护时间。另外，分体式的结构设计也为后续的外观定制留出了空间，外侧的握持部分可以根据不同设备的配色需求调整材质颜色，中间的标识条也可以替换为荧光材质，适配暗光环境下的操作需求，不需要修改整体的卡接结构就可以完成不同外观版本的衍生开发，大幅降低后续系列化产品的开发成本。
