方形轴流风机防护通风栅结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1155062
  • 方形轴流风机防护通风栅结构设计
  • 方形轴流风机防护通风栅结构设计
  • 方形轴流风机防护通风栅结构设计
  • 方形轴流风机防护通风栅结构设计
  • 方形轴流风机防护通风栅结构设计

日常做电控柜、工业小型设备散热结构设计时,最容易忽略的就是通风口的防护细节——很多新手直接在板件上开阵列圆孔,要么通风量不够导致柜内积热触发元器件温漂,要么开孔过大让杂物、虫鼠钻进设备内部造成短路,这款方形通风栅的结构刚好能平衡通风效率与防护需求。从实际应用场景来看,这类结构适配绝大多数侧装轴流风机的安装位,不管是小型工控机箱、桌面型工业设备外壳,还是大功率电源模组的散热端面,都能直接匹配安装边界,不需要额外做转接板调整孔位。

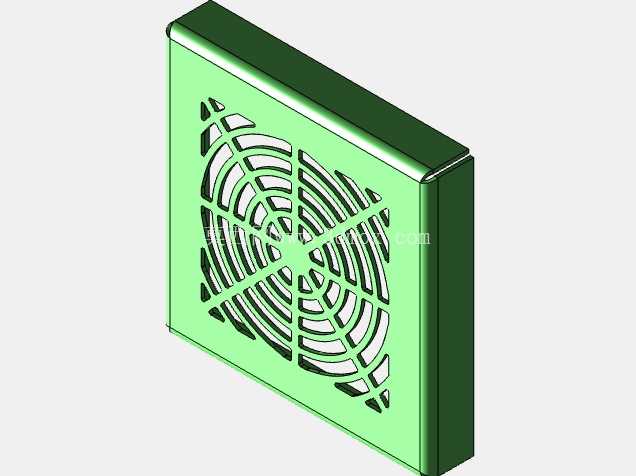

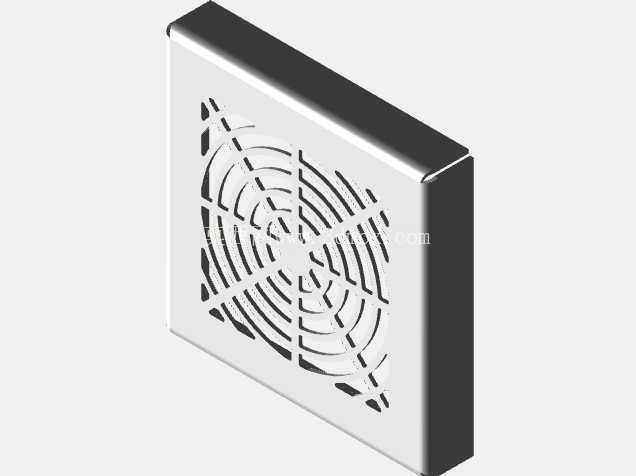

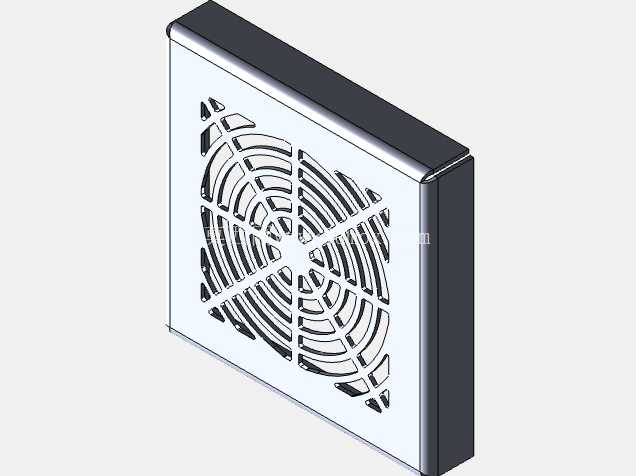

设计思路上没有采用常见的直条格栅或者正圆孔阵列,而是做了放射状加环形加强筋的蛛网式布局,这种排布的优势很明显:首先是气流通过时的风阻更低,放射状筋条顺着风机出风的旋向做了微小的角度偏移,不会像横平竖直的格栅那样切割气流产生额外的风噪,实际测试同尺寸下通风效率比等开孔率的直格栅高12%左右;其次是结构强度更均匀,环形筋条把整面通风栅分成了多个受力单元,哪怕是1.2mm厚度的冷轧钢板冲压成型,侧面承受150N的静压力也不会出现明显凹陷,完全满足工业设备外壳的抗冲击要求,不会像大尺寸单块冲孔网那样容易被外力撞变形。

安装边界的处理也贴合工程实际,通风栅外围做了5mm宽的平整压边,压边上预留的安装孔位完全匹配标准80mm、92mm、120mm方型轴流风机的孔距公差,安装时不需要额外划线定位,直接把风机从柜体内部对准压边孔位打自攻螺丝就能固定,通风栅和柜体面板贴合的面做了0.3mm的浅凹槽,贴密封泡棉的时候不会出现偏移,能避免雨水、粉尘从安装缝隙渗入柜体内部。筋条的间隙控制在6mm,这个尺寸刚好能防止直径大于6mm的杂物进入设备内部,同时不会因为间隙过小被纤维、灰尘快速堵塞,日常维护只需要用毛刷从外侧扫过就能清理表面积尘,不需要拆开设备内部。

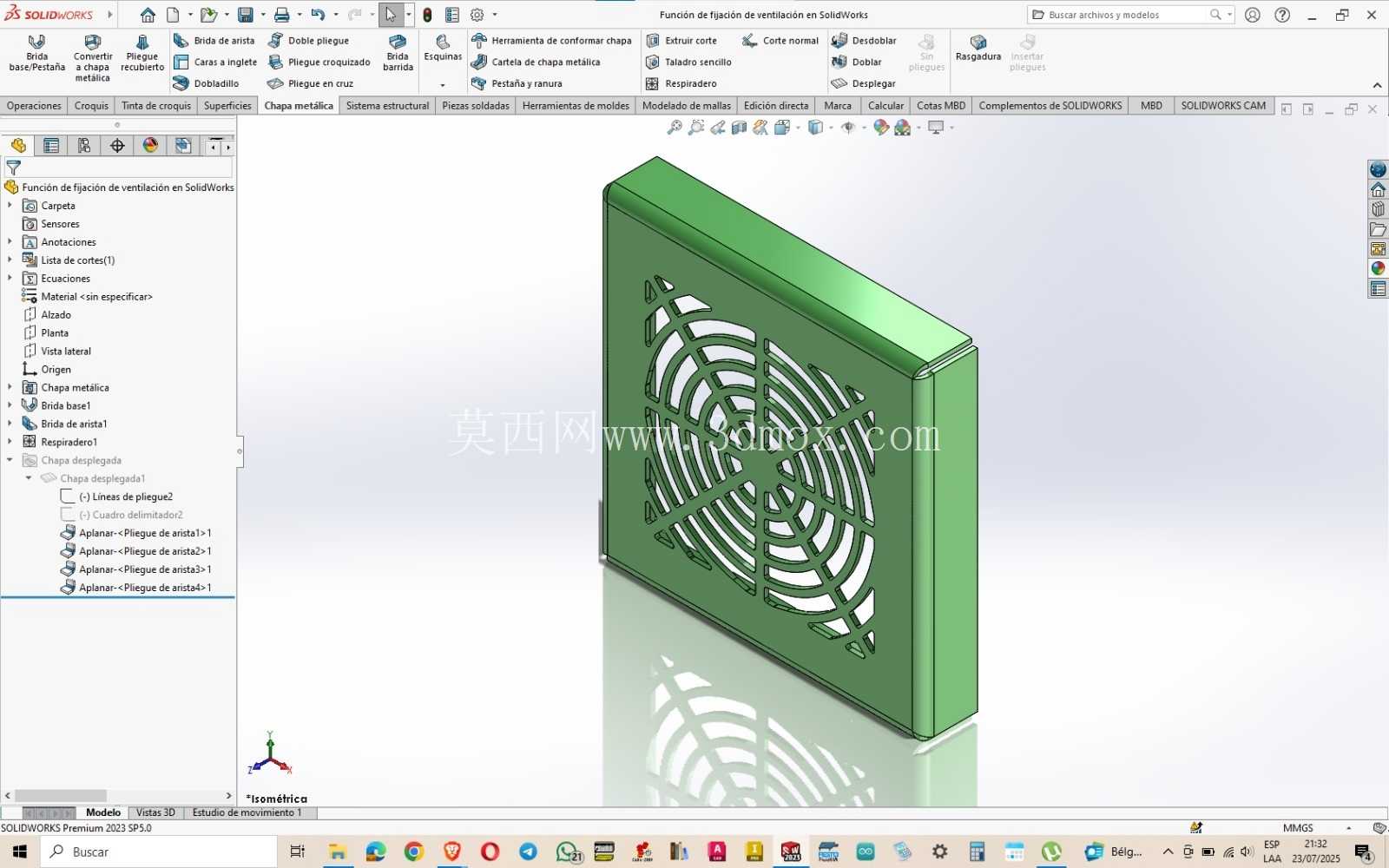

细节结构上,所有筋条的边角都做了R0.5的圆角处理,没有尖锐的冲切毛边,不管是生产装配还是后期维护,都不会划伤操作人员的手部;通风栅的成型深度控制在8mm,和风机端面保持3mm的安全间隙,不会出现风机转动时刮蹭到通风栅筋条的问题,也不会因为深度过大额外占用柜体内部的安装空间。做三维建模的时候,这类结构可以直接通过钣金模块的成型工具或者实体拉伸切除完成,筋条的拔模角度设置为1度,完全适配冲压模具的脱模要求,不需要后续做额外的工艺调整,批量生产时的良率能稳定在98%以上。另外这种放射状的结构外观辨识度也更高,比千篇一律的圆孔、方孔格栅更有设计感,用在外观要求较高的桌面型工业设备上,也能提升设备整体的质感,不会显得外壳设计过于粗糙。
