3018CNC机床用方形工装夹具固定板

这款方形固定板是专为桌面级3018规格CNC加工设备配套设计的工装承载部件，核心作用是在小型数控铣削、雕刻作业过程中，为待加工坯料提供稳定的安装基准与定位支撑，解决小型CNC设备工作台面原生装夹点位不足、小尺寸工件装夹易偏移、批量加工重复定位效率低的实际问题。从实际加工场景来看，桌面级3018CNC设备多用于小尺寸塑料、软金属、木质工件的雕刻、轻铣加工，原生工作台多为T型槽或网格孔结构，面对尺寸小于50mm的小型工件时，常规压板装夹容易出现压持点干涉加工路径、装夹力不均导致工件翘边的问题，这款固定板通过标准化的孔阵布局，能够覆盖绝大多数小尺寸工件的装夹需求，无需反复调整压板位置，大幅缩短单件加工的装夹准备时间。

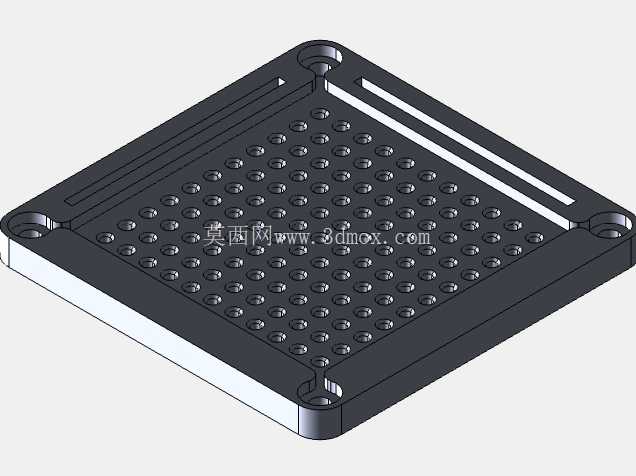

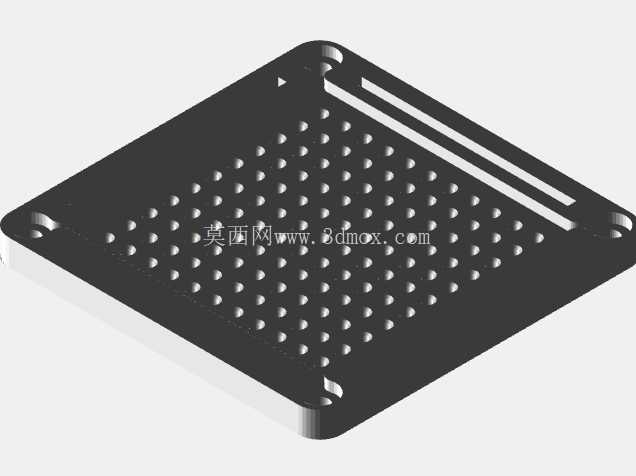

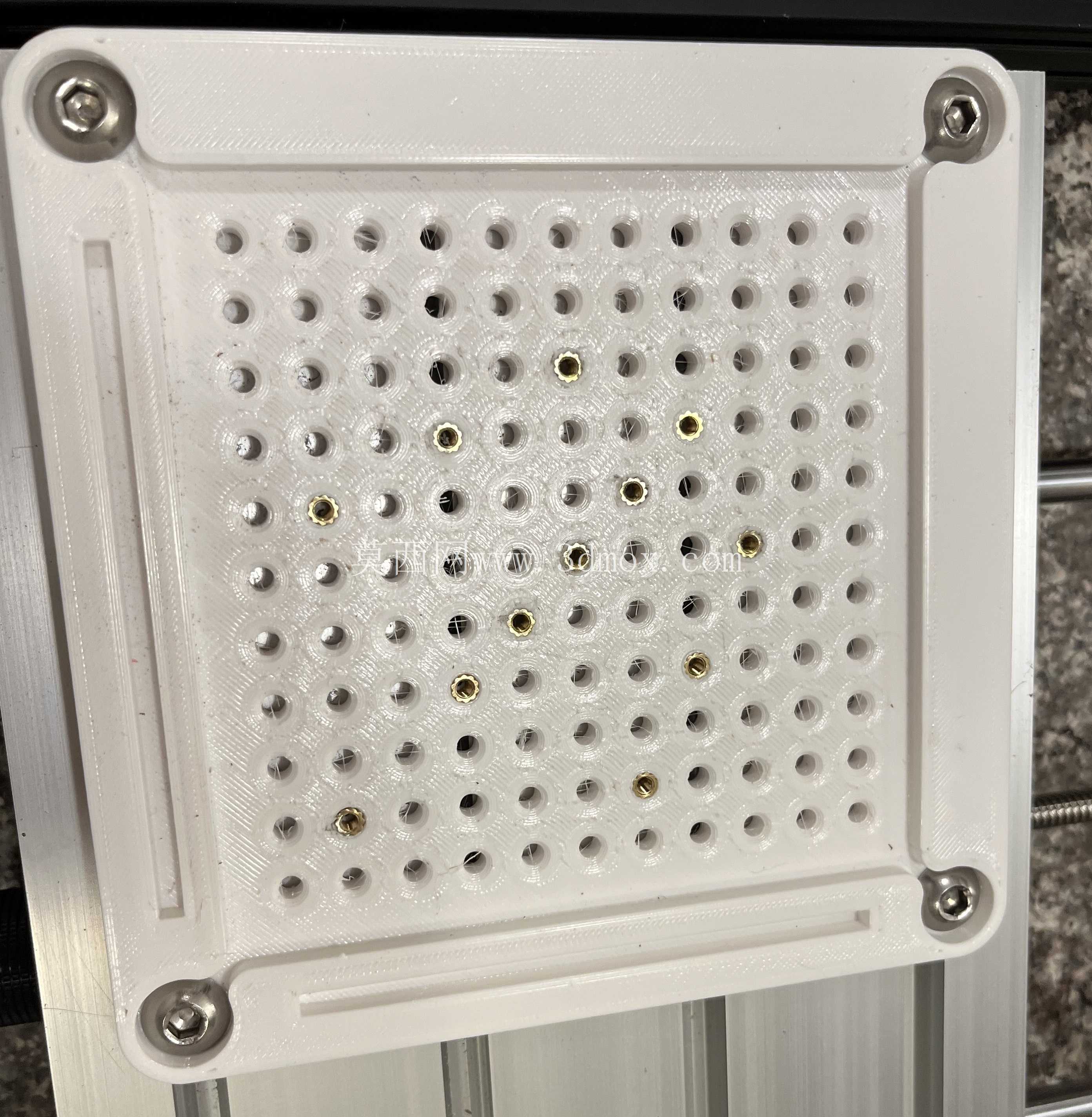

设计层面，整体采用方形对称结构，四个角位设置了带沉台的安装通孔，适配M5规格的紧固件，安装时可直接将固定板锁紧在3018CNC的原生工作台面上，沉台设计能够让螺栓头部完全没入板体表面，不会突出干涉工件放置或加工头的运动路径，安装后板体上表面与工作台面平行度误差可控制在0.1mm以内，满足小型CNC设备的加工精度要求。板体核心区域采用等间距排布的圆形孔阵，每个孔位都适配M3规格的加热嵌件，安装嵌件后可配合对应的锁紧螺丝、快速压块实现工件的快速固定，孔阵的间距经过反复校准，既保证了任意位置的工件都能找到至少两个对应的固定点位，又不会因为孔位过密导致板体整体刚性下降，在轻铣加工的切削力作用下不会出现板体形变，保证加工过程的稳定性。

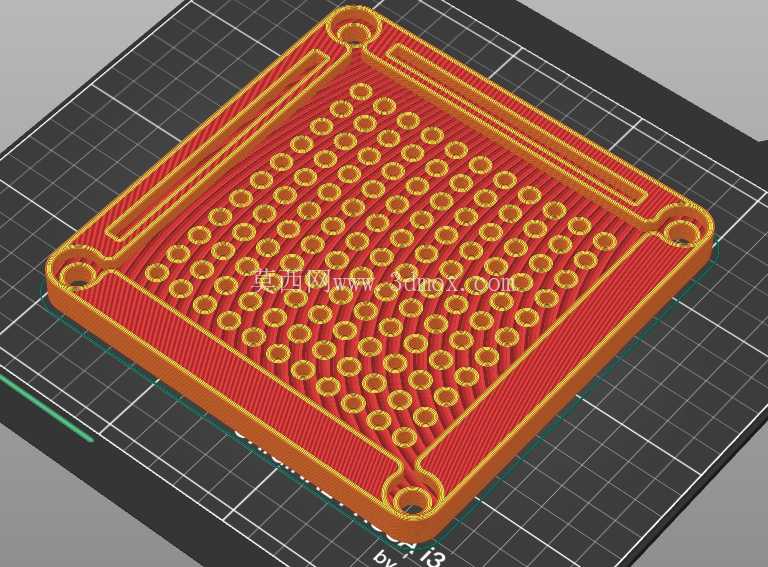

板体四周设置了凸起的围边结构，一方面能够提升板体整体的抗扭刚性，减少长时间使用后的形变概率，另一方面围边内侧形成的矩形区域可以作为工件放置的粗定位基准，摆放方形坯料时可以直接将坯料靠紧围边，快速完成初始位置对齐，减少对刀前的位置调整工作量。板体表面的红色区域为防滑耐磨层，能够增加工件与板体接触面的摩擦力，即使压块的锁紧力不大，也能避免加工过程中工件出现滑移，同时该耐磨层能够抵御铣削过程中产生的切屑刮擦，长时间使用也不会出现表面划痕过多导致的平整度下降问题。

从安装边界来看，这款固定板的外形尺寸完全匹配3018CNC设备的有效加工行程范围，安装后不会超出设备的X、Y轴运动极限，不会出现加工头运动到行程边缘时与板体发生碰撞的问题；板体厚度控制在合理范围内，安装后不会过多占用Z轴的有效加工行程，保证设备原有的最大加工深度不受影响。实际使用过程中，除了配合压块固定常规工件外，还可以在孔阵上安装定制的定位销，实现批量工件的快速换装，重复定位精度能够控制在0.05mm以内，适合小批量零件的连续加工作业；针对异形工件，也可以通过孔位搭配定制的支撑块，实现异形曲面工件的稳定装夹，拓展小型CNC设备的加工适配范围。

在结构细节处理上，所有孔位的边缘都做了倒角处理，既方便加热嵌件的压入安装，也能避免安装工件时孔口毛刺刮伤工件表面或操作人员；四个角位做了圆角过渡，没有尖锐的棱角，减少安装调整过程中的磕碰风险。板体的整体刚性经过针对性优化，在承受常规轻铣切削力时，板体的最大形变量小于0.02mm，不会因为板体形变导致加工尺寸超差，同时板体重量较轻，单人即可完成安装与拆卸，不需要额外的吊装辅助，方便用户根据加工需求快速切换工作台配置。
