35mm标准DIN导轨安装固定支架结构

这款35mm标准DIN导轨安装支架，是面向工业电气柜、桌面创客硬件集成场景开发的固定承载结构，核心适配行业内通用的TS35规格DIN导轨，也就是日常电气安装里最常见的宽度35mm、卡边高度7.5mm的标准导轨，这类导轨目前在低压配电柜、PLC控制箱、桌面开源硬件集成机架里的覆盖率超过九成，不管是工业现场的电气元件排布，还是创客群体做的模块化硬件堆叠，都离不开这类适配标准导轨的固定结构。

从实际使用场景来看，这款支架解决的是常规DIN导轨只能卡装标准电气元件的痛点——很多非标的传感器模块、定制化的控制板、创客自制的硬件单元，本身没有做DIN导轨卡装结构，以往安装时要么用扎带捆绑在导轨上，要么额外打孔用螺丝固定，不仅排布杂乱，后期维护拆装也极不方便，这款支架相当于在标准导轨上拓展出一个框型承载位，不需要额外打孔，直接卡装在导轨上就能形成稳定的安装框架，用户可以把需要固定的非标准硬件安置在框架内部，或者依托框架的侧边安装孔做锁紧固定。

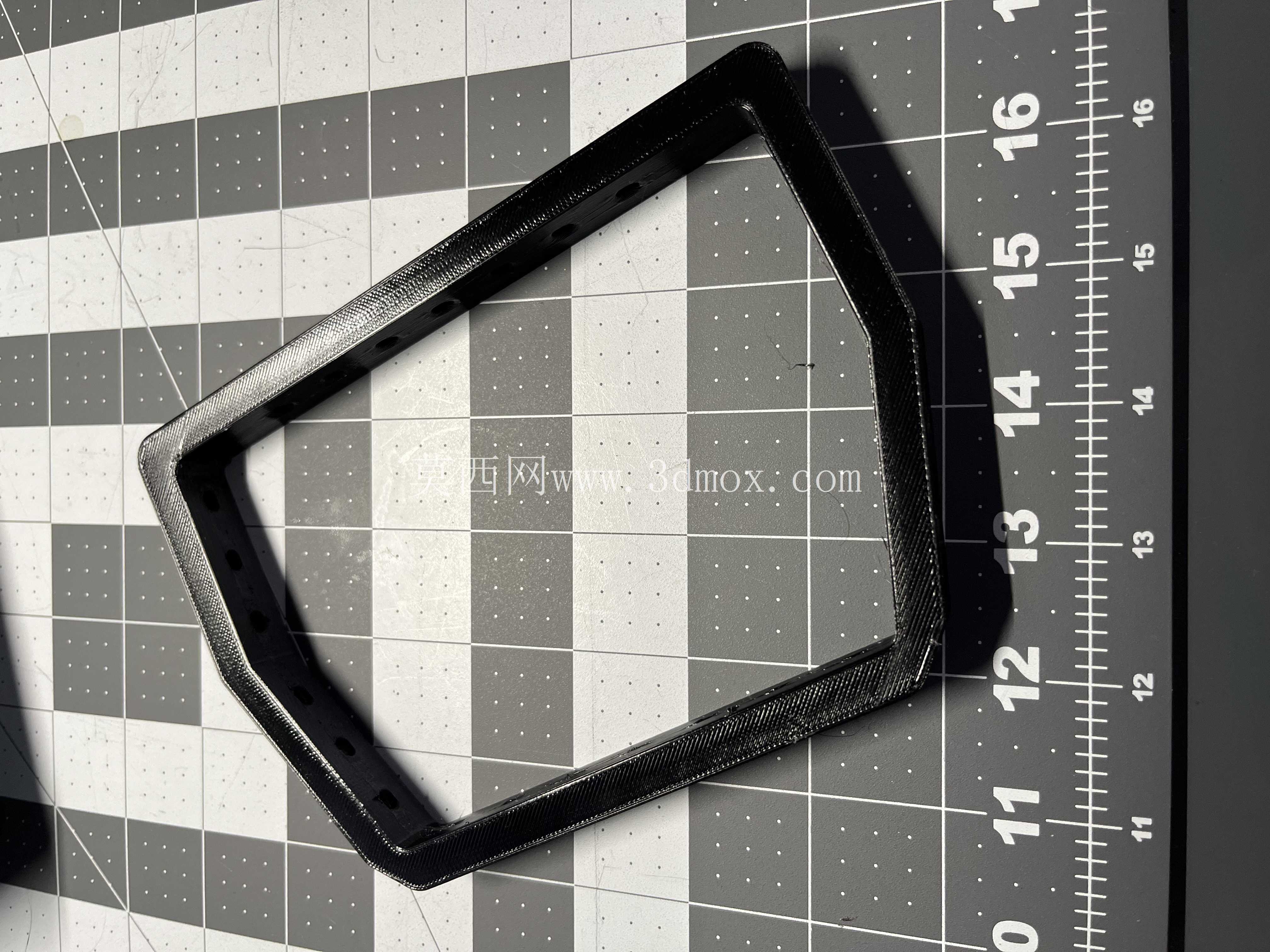

设计层面上，这款支架采用了一体式框型结构，整体轮廓做了切角处理，不是生硬的直角矩形，靠近导轨卡装侧的两个边角做了斜切避让，一方面是避免安装时和导轨两侧的其他元件产生干涉，另一方面也能减少支架本身的应力集中，在反复拆装卡接的时候不容易出现边角断裂的问题。支架的侧边均匀排布了多组直径3mm的安装孔，孔位间距按照常规小型硬件的安装尺寸做了适配，不管是用M3螺丝直接固定PCB板，还是用扎带穿过孔位绑定异形硬件，都能找到合适的固定点位，不需要用户额外在支架上钻孔。

尺寸边界上，这款支架的内框净空尺寸适配宽度不超过120mm、高度不超过50mm的硬件单元，整体外轮廓的最大宽度控制在135mm以内，卡装到导轨上之后，向外突出的厚度不超过15mm，不会过多占用柜内或者桌面机架的纵深空间，哪怕是在排布密度很高的电气柜里，相邻导轨之间的常规间距也能容纳这款支架的安装，不会和对面导轨上的元件产生碰撞。卡接结构做了适配公差优化，卡爪的开口尺寸按照35mm导轨的上偏差做了设计，既能轻松卡入导轨，卡装到位之后又不会出现松旷晃动的问题，不需要额外的螺丝锁紧就能实现可靠固定，单手就能完成拆装，后期调整硬件位置的时候不需要动用工具，直接滑动支架就能调整在导轨上的位置。

从实际使用的可靠性角度来看，这款支架的壁厚做了均衡设计，整体壁厚2.5mm，既保证了足够的结构强度，承载重量不超过1kg的硬件时不会出现形变，又不会因为壁厚过大导致整体重量过高，增加导轨的负载。框架的边缘都做了0.5mm的圆角处理，没有尖锐的毛刺，安装的时候不会划伤操作人员的手，也不会割伤硬件的连接线。在做三维建模的时候，卡爪位置的让位槽做了精准的尺寸匹配，卡入导轨之后，卡爪和导轨的卡合面接触面积超过80%，长期使用也不会因为震动出现松脱的问题，哪怕是用在有持续震动的设备控制柜里，也能保证固定的硬件不会移位。

不同于市面上常见的平板式导轨安装座，这款框型结构的支架可以实现硬件的嵌入式安装，把硬件安置在框架内部之后，硬件的表面不会突出支架太多，整体排布更加整齐，也能对硬件起到一定的防护作用，避免旁边的线材或者工具磕碰损坏硬件。对于做模块化硬件集成的工程师来说，这款支架可以大幅提高硬件排布的效率，不需要针对每一款非标准硬件设计单独的导轨卡接结构，直接用这款通用支架就能完成固定，不管是工业现场的临时改造，还是创客项目的快速原型搭建，都能大幅缩短安装调试的时间。
