平板拍摄固定支撑托架结构设计

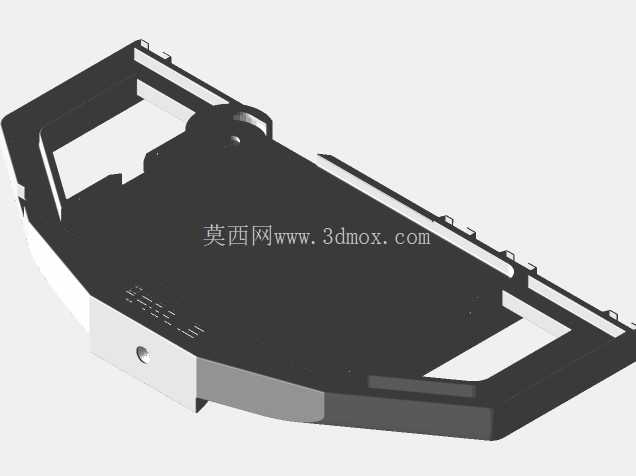

　　日常数码内容创作、静物拍摄、产品展示场景中，平板设备的固定支撑一直是容易被忽略的细节，手持拍摄容易出现画面抖动、角度偏移，普通桌面支架往往无法适配拍摄场景下的角度调整需求，这款平板拍摄托架正是针对这类使用痛点做的结构优化。从实际使用场景出发，托架整体采用半包式承托结构，主体承托面完全贴合平板背部轮廓，边缘设置的限位凸台高度控制在3mm以内，既可以避免平板从托架中滑脱，又不会遮挡平板侧边的按键、接口以及屏幕边缘显示区域，不会对平板的正常操作、线材连接造成干涉。托架两侧预留的镂空槽位，对应平板侧边的音量键、电源键以及充电接口位置，安装后无需拆卸托架即可完成按键操作、充电线材插拔，适配长时间固定拍摄的使用需求。

　　结构设计上，托架背部设置了标准的1/4英寸螺纹安装孔，可直接适配常规三脚架、桌面支架、悬臂支架的通用安装接口，无需额外加装转接配件，安装孔位周边做了局部加厚处理，厚度达到5mm，可承受平板设备的整体重量，避免长期使用出现孔位滑牙、结构开裂的问题。托架的边角位置全部做了R2圆角过渡处理，没有尖锐棱角，安装拆卸过程中不会刮伤平板外壳，也不会对操作人员造成划伤。承托面的内侧预留了0.2mm的粘贴余量，可根据使用需求粘贴防滑绒垫或者硅胶垫，进一步提升托架与平板之间的摩擦力，避免平板在托架内出现滑动偏移，同时也能避免硬质塑料托架与平板外壳直接接触造成磨损。从安装边界来看，托架的整体外轮廓尺寸比适配的平板设备单边大1.5mm，安装后不会额外增加过多的设备体积，方便收纳携带，托架底部设置了两个定位凸点，对应平板背部的定位标识位置，安装时只需将平板对齐凸点即可完成快速定位，无需反复调整安装位置。考虑到拍摄场景下的角度调整需求，托架的重心位置经过反复校核，安装到支架上之后，整体重心落在安装孔位的中心轴线上，调整拍摄角度时不会出现重心偏移、设备低头的问题，可稳定保持任意调整后的拍摄角度。

　　托架的侧边设置了多个均匀分布的减重槽，在保证整体结构强度的前提下，尽可能降低托架自身重量，减少对支架承载的负荷，减重槽的位置避开了结构受力的关键路径，不会因为开槽导致托架整体刚性下降，日常使用中不会出现结构变形的问题。针对拍摄时可能需要外接补光灯、麦克风的需求，托架的顶部预留了冷靴安装位的扩展结构，可直接加装标准冷靴配件，无需额外扩展支架即可完成外接配件的安装，进一步拓展托架的使用场景。从结构强度校核的角度来看，托架的主体壁厚均匀控制在2.5mm，受力集中的安装孔位、限位凸台位置做了局部加厚和加强筋设计，加强筋的厚度为1.2mm，高度为2mm，既可以提升结构刚性，又不会在表面产生明显的缩痕，保证托架外观的平整性。

　　实际使用测试中，托架可稳定承托对应尺寸的平板设备，在水平、垂直、倾斜等多种安装角度下都不会出现滑脱、松动的问题，反复拆装100次以上，限位凸台没有出现明显的磨损变形，安装孔位的螺纹也没有出现滑牙问题，可满足长期重复使用的需求。托架的整体结构没有复杂的卡扣、活动部件，一体成型的结构设计减少了装配环节，也降低了活动部件损坏的概率，日常使用中无需复杂维护，只需简单擦拭即可保持清洁。针对不同拍摄场景的适配性，托架既可以用于桌面固定的产品拍摄、网课录制，也可以安装到移动支架上用于直播、走拍场景，结构的稳定性完全满足不同场景下的使用需求，不会因为轻微的碰撞、移动就出现平板脱落的问题。
