双风机涡旋式制冷压缩冷凝机组结构

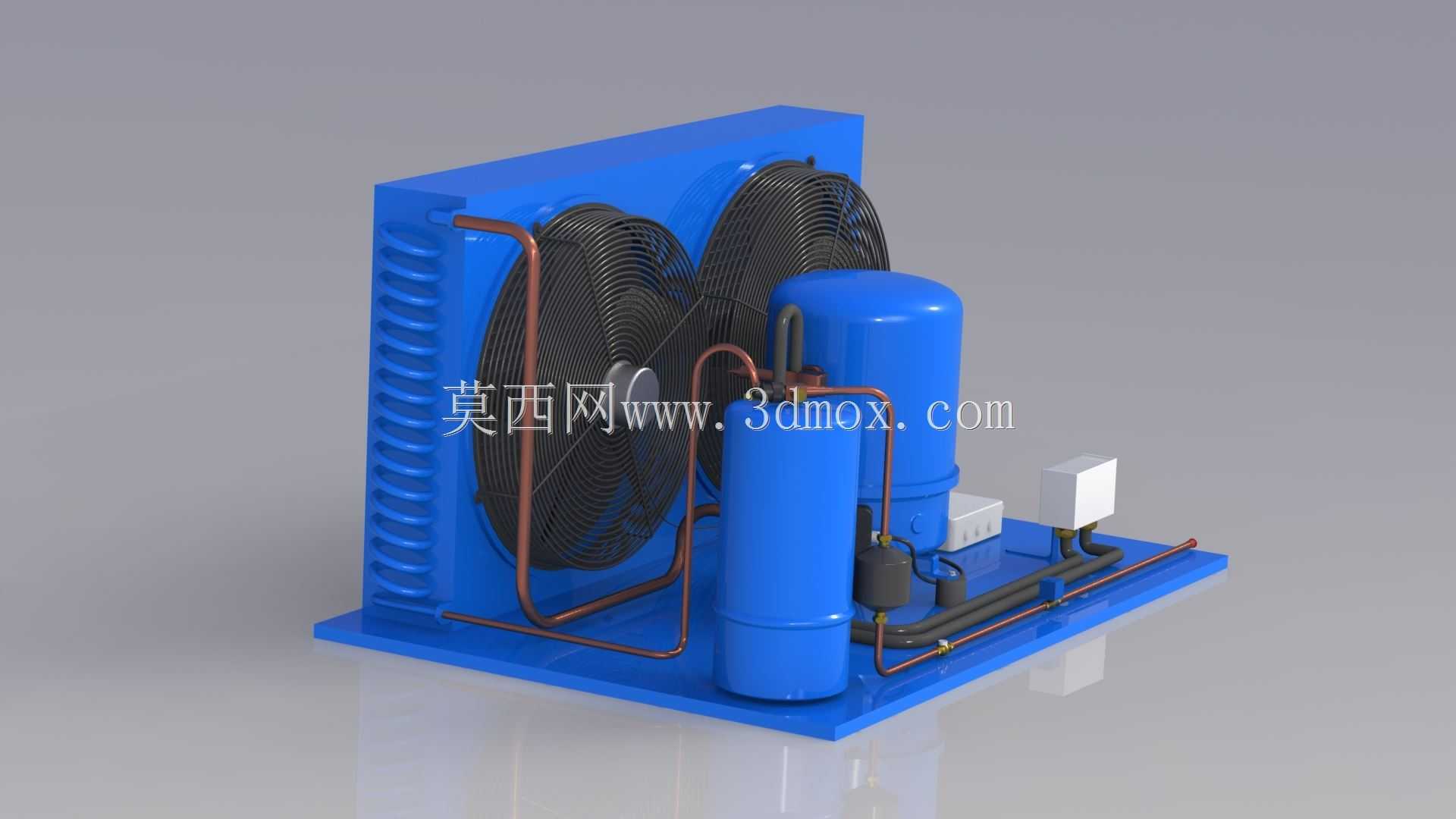

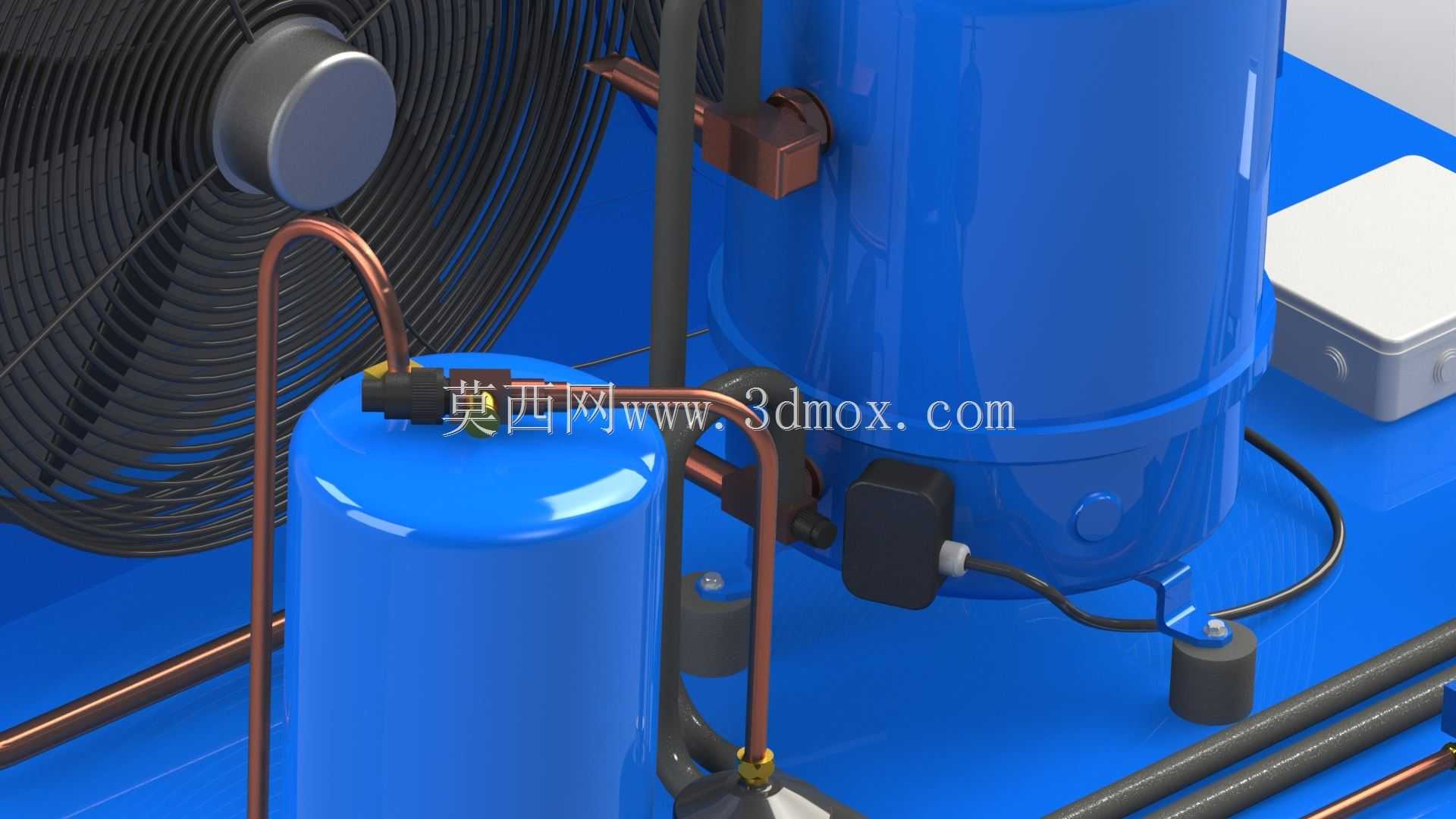

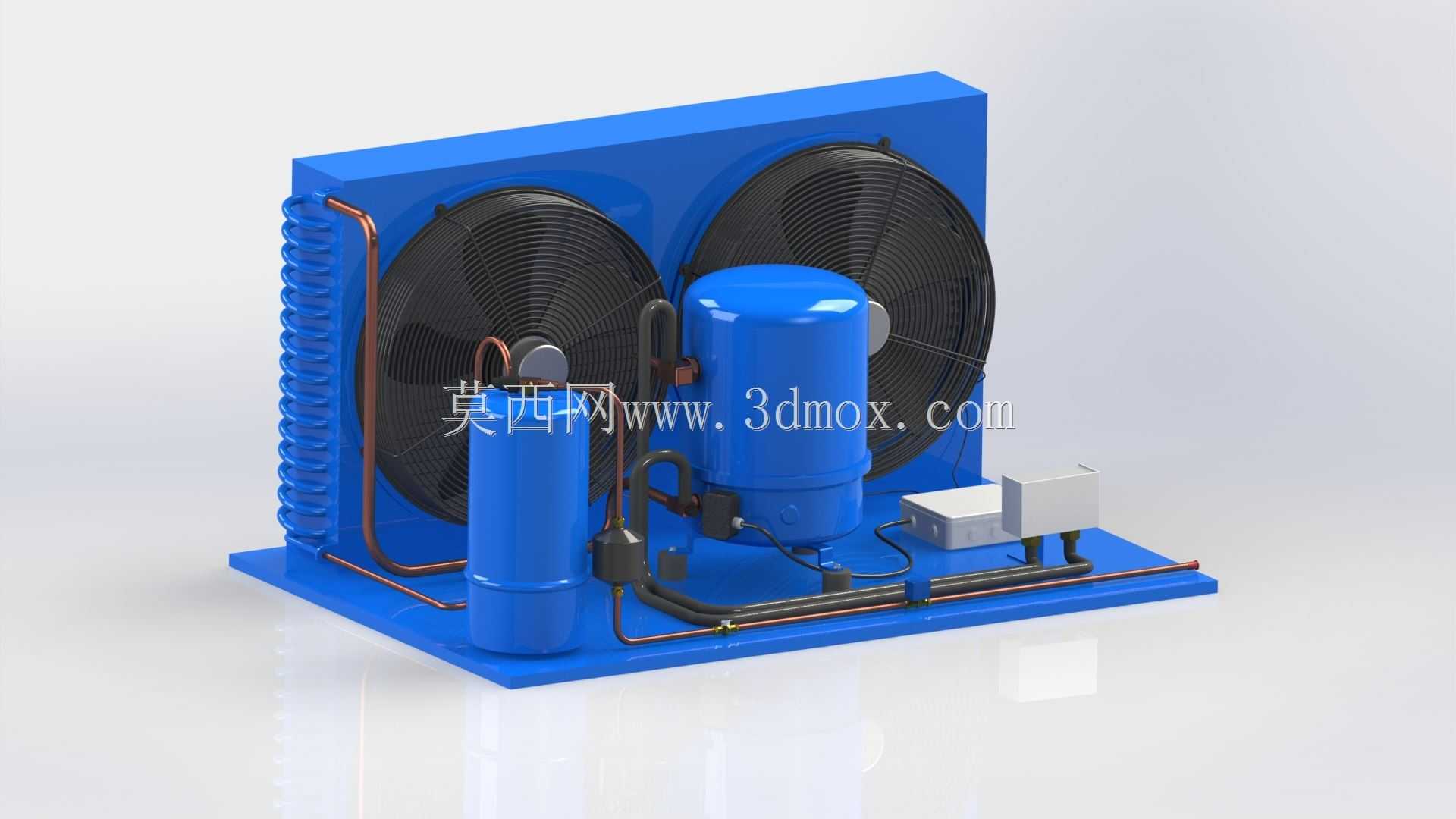

这套风冷式制冷压缩冷凝结构，主要面向中小型商用制冷场景配套，常见于商超冷柜、小型冷库、工业低温冷却工位的制冷系统核心动力单元，承担制冷剂压缩、冷凝放热的核心流程，是蒸气压缩式制冷回路里不可或缺的集成模块。从结构布局来看，整体采用一体式底座安装设计，蓝色喷涂的钢制底座预留了标准安装孔位，可直接固定于机房地面或者室外机组平台，不需要额外搭建复杂的支撑框架，安装边界清晰，底座边缘做了翻边强化处理，避免运输或者运行震动导致的底座形变。核心的涡旋压缩腔体立式布置在底座中部靠前位置，旁侧串联了气液分离储液结构，能避免液态制冷剂进入压缩腔造成液击损坏，管路全部采用紫铜硬钎焊连接，管路走向沿着底座边缘排布，既预留了足够的检修操作空间，也减少了管路弯折带来的流阻损失。散热部分采用双轴流风机并排布置的风冷结构，V型？不，是平面式翅片冷凝器贴合风机后侧布置，冷凝盘管采用蛇形排布配合铝制翅片强化换热，风机运行时形成的横向穿流风场可以快速带走制冷剂冷凝释放的热量，相比单风机结构，双风机配置在同等换热面积下可以降低单风机转速，运行噪音更低，同时在单风机出现故障时，另一台风机仍可维持基础散热能力，避免系统高压保护直接停机。电气控制盒布置在底座右侧靠近接线端的位置，所有强电接线端子都做了绝缘防护，高低压传感器的取压口直接预留于管路对应位置，方便现场安装时直接接入系统保护回路。设计过程中优先考虑了管路的应力释放，所有与压缩机进出端连接的管路都做了U型缓冲弯，抵消压缩机运行时的微幅震动传递，避免长期运行出现焊缝开裂的问题；整体外形的长宽高尺寸适配常规的室外机组安装位，侧边预留的冷媒充注口、检修阀位置都避开了风机出风区，日常维护时不需要拆解风机护网就能完成操作。这类集成式冷凝结构把压缩、冷凝、储液、辅助保护部件全部整合在同一底座上，现场安装只需要连接蒸发器端的进出液管和电源线就能完成调试，相比分散采购部件自行组装的方案，能大幅减少现场配管的工作量，也能避免现场焊接带来的管路清洁度问题，保障制冷系统的运行稳定性。
