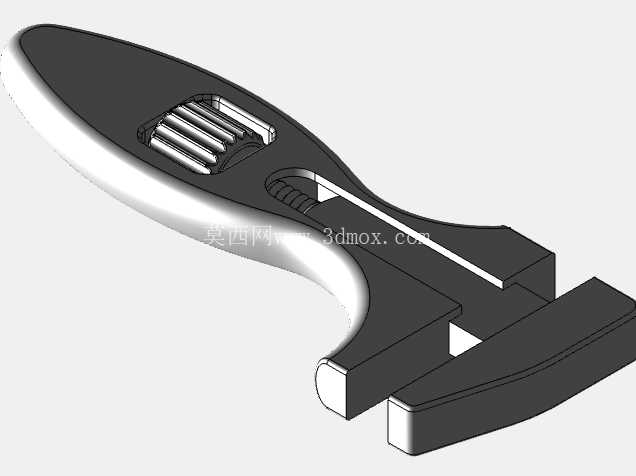

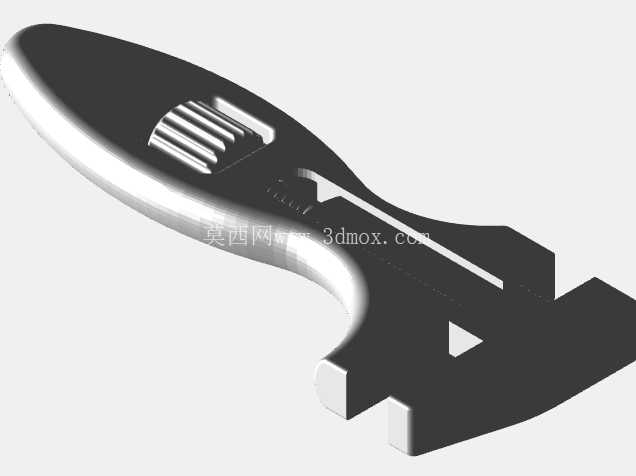

可调式活动扳手结构三维设计

　　这款可调扳手的结构设计，首先围绕日常拆装、设备维保场景的实际痛点展开，在机修工位、家装水电作业、户外设备抢修、生产线日常运维等场景中，作业人员往往需要面对多种规格的外六角、方头紧固件，不可能随身携带全规格的固定开口扳手，可调结构的核心价值就在于用单把工具覆盖一定尺寸区间的紧固件拆装需求，减少工具携带数量，提升作业切换效率。从功能实现逻辑来看，这款扳手采用经典的蜗杆调节结构，固定钳体与活动钳口的配合面做了平行度公差约束，保证夹持紧固件时两个钳口面可以完全贴合紧固件的两个受力侧面，避免点接触导致的棱角磨损、打滑问题，调节蜗杆与活动钳身的齿条配合间隙控制在合理范围，既保证调节时的顺滑度，又不会在施加扭矩时出现钳口晃动、旷量过大的问题，防止施力过程中滑脱伤人。

　　设计过程中，手柄部分的曲面造型完全贴合人手握持的发力姿态，拇指自然放置的位置刚好对应调节蜗杆的滚花部位，不需要大幅度调整握持姿势就可以单手完成开口大小的微调，这一点在高空作业、狭小空间作业时尤为重要，很多传统可调扳手的调节位置设计不合理，作业时需要双手配合调整开口，在受限空间内根本无法操作。从结构尺寸的边界来看，这款扳手的最大开口尺寸覆盖了日常维保最常用的紧固件规格范围，整体长度控制在单手握持发力的舒适区间，既不会因为长度过短导致施加扭矩时力臂不足、拧不动锈蚀紧固件，也不会因为长度过长导致整体重量过大，长时间携带作业增加负重。钳头部分的厚度做了优化，在保证结构强度、满足额定扭矩下的形变要求的前提下，尽可能压缩钳头的厚度尺寸，让扳手可以伸入部分间隙较小的装配位置，比如设备侧板旁的紧固件、管路密集区域的螺母安装位，避免因为钳头过厚无法卡入紧固件的问题。固定钳头与活动钳口的夹持面做了细齿纹理设计，这个细节的作用是在夹持表面有少量油污、锈蚀的紧固件时，增加接触面的摩擦力，降低施力过程中打滑的概率，同时齿纹的深度做了控制，不会因为齿纹过深在紧固件表面留下明显的压痕，对于表面有镀层、外观要求较高的紧固件拆装场景也能适用。

　　蜗杆部分的滚花设计采用了直纹滚花结构，相比网纹滚花，直纹结构在沾有少量油污、手上有汗水的时候，拇指转动调节时的摩擦力更稳定，不会出现打滑转不动的情况，同时滚花的齿距经过优化，转动一格对应的钳口移动量刚好匹配日常调节的精度需求，不会因为齿距过大导致调节时开口尺寸跳变、难以精准对准紧固件尺寸，也不会因为齿距过小导致调节大开口时需要转动太多圈、影响效率。整体结构的应力分布经过校核，在施加额定最大扭矩时，应力集中点出现在钳颈与手柄过渡的位置，这个位置做了圆弧过渡处理，避免直角结构导致的应力集中断裂问题，长期反复施加扭矩也不会出现金属疲劳开裂的情况。手柄尾部的造型做了加宽处理，在需要用手掌敲击手柄尾部实现紧固件预紧、或者松动锈蚀严重的紧固件时，尾部的平面可以均匀分散敲击力，不会因为尾部造型尖锐导致敲击时手部受伤，也避免局部应力过大导致手柄尾部变形。在实际使用场景中，这款扳手既可以满足日常家用的家具拆装、水电管件紧固需求，也可以适配生产车间的设备日常维保、装配线的工位辅助工具需求，相比固定开口扳手，它的适配性更强，相比管钳类工具，它对紧固件表面的损伤更小，不会因为夹持力过大破坏紧固件的棱角，适合对紧固件外观有一定要求的装配场景。

　　设计过程中还考虑了不同操作习惯的使用需求，蜗杆的调节方向符合绝大多数使用者的操作直觉，拇指向前推动蜗杆时钳口张开，向后拨动时钳口收紧，不需要额外的适应过程，拿到工具就可以直接操作。钳口的开合行程做了限位设计，当活动钳口调节到最大开口位置时，不会因为过度转动蜗杆导致活动钳身从固定钳体中脱落，避免日常使用时零件脱落丢失的问题，这个细节在很多廉价扳手上经常被忽略，使用时稍微不注意就会把活动钳身拧下来，不仅影响使用，还容易导致零件丢失后工具直接报废。整体的重量分布做了平衡处理，重心落在手柄靠近钳头三分之一的位置，握持时不会出现头重脚轻的情况，长时间握持作业手腕不容易产生疲劳感。
