双层简约置物工作台结构设计

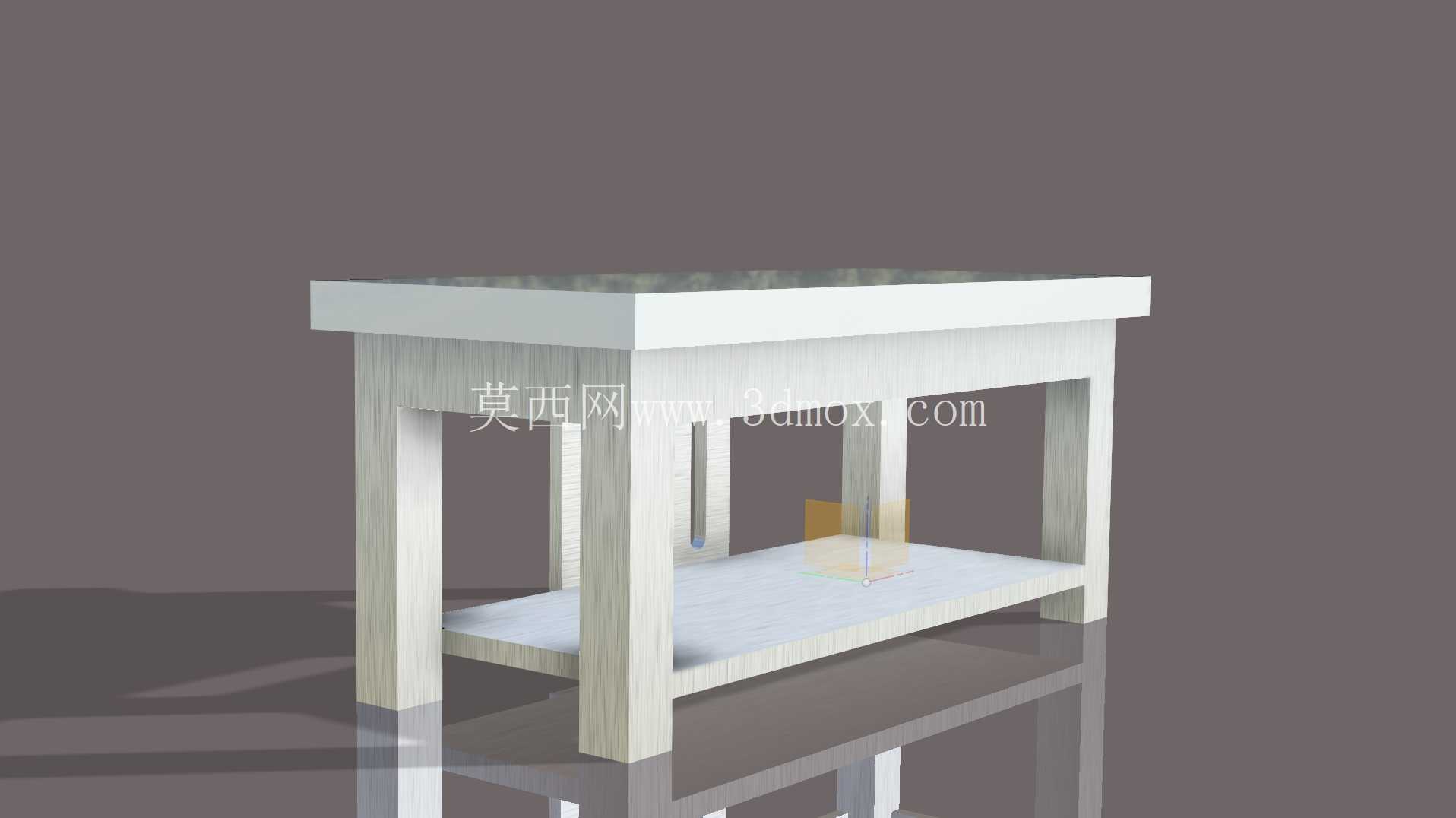

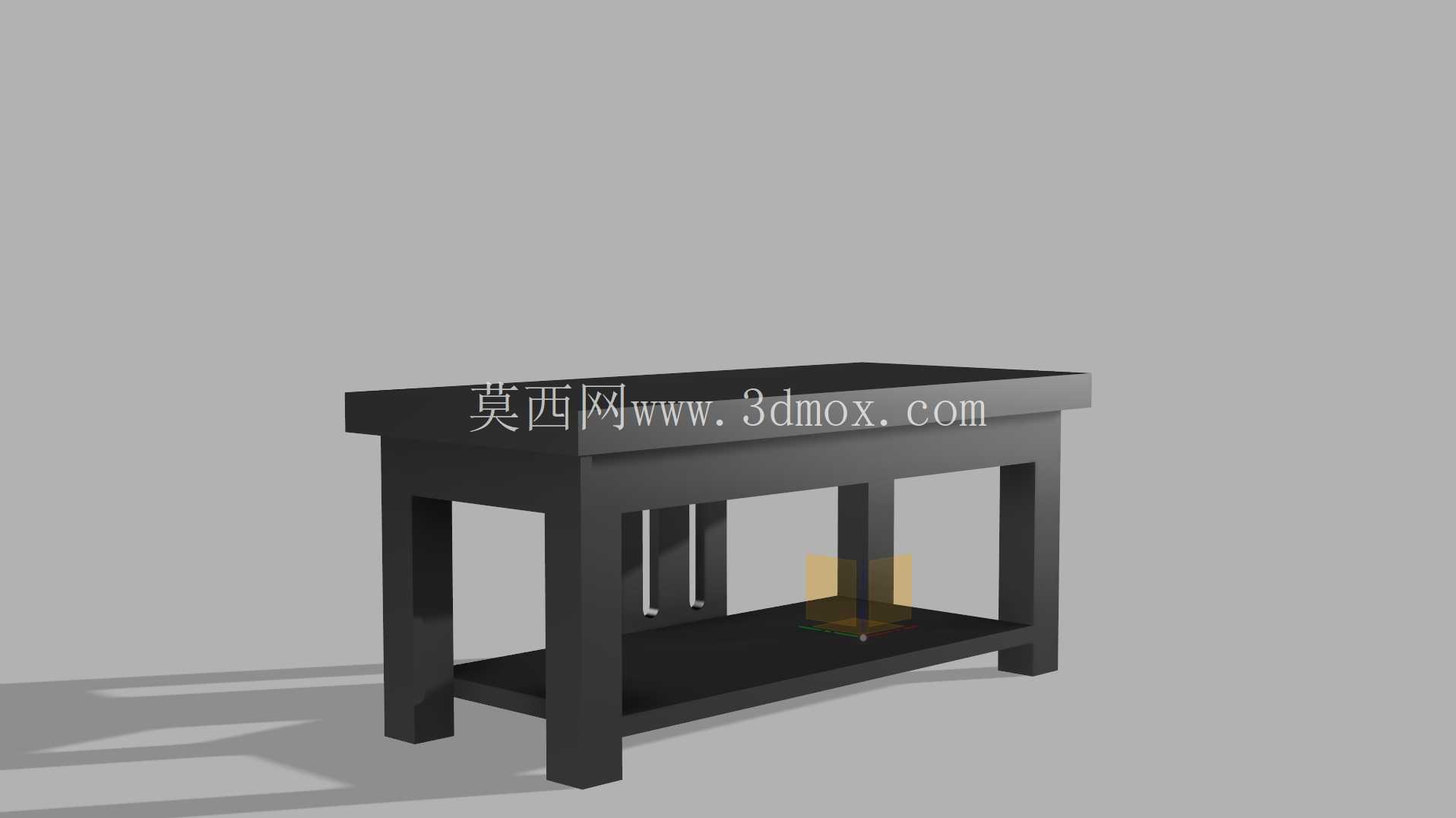

　　这款双层置物工作台的设计，最初是针对车间零散工具、待检小工件临时存放的痛点展开的，在常规的单台面操作工位旁，很多作业人员会随意堆放量具、半成品、工装辅具，不仅挤占操作空间，还容易造成工件磕碰、量具跌落损坏，甚至带来通道堵塞的安全隐患。设计时首先确定了框架式的整体结构，四条立式支撑腿采用等截面方管型材，相比角铁焊接的结构，方管的抗扭截面系数更高，在承受偏载时不会出现明显的侧向形变，支撑腿的底部预留了安装调节脚杯的螺纹孔，可根据车间地面的平整度调整整体水平度，避免台架出现晃动，四条腿的排布位置避开了操作人员的站立作业区，不会出现磕碰腿部的问题。上层台面采用加厚的平整面板设计，边缘做了小尺寸的挡边处理，防止放置在台面上的小零件、圆形量具滚落，台面的平面度控制在每米0.5mm以内，满足临时放置精密量具、待装配小型组件的平面度要求，不会因为台面变形导致量具测量失准。下层置物层的高度设置在距离地面350mm的位置，这个高度刚好方便作业人员弯腰取放较重的工件，不需要过度深蹲，同时下层台面和上层台面之间预留了足够的净空，能够放置高度不超过400mm的周转箱、工具盒，不会出现空间浪费。

　　整体框架的连接位置采用满焊焊接后打磨平整的工艺，所有外露的焊缝都做了圆角处理，没有尖锐的焊渣凸起，避免作业人员剐蹭受伤，台架的整体宽度控制在1200mm，深度600mm，总高度750mm，这个尺寸刚好适配大多数车间的工位间距，不会占用过多的通道面积，同时可以和标准的1200mm宽工作台并排摆放，形成拓展的置物空间。在结构强度校核阶段，按照上层台面均布载荷150kg、下层台面均布载荷100kg的工况做了静力学仿真，支撑腿的最大应力远低于型材的屈服强度，台面的最大挠度不到0.2mm，完全满足日常车间置物的使用需求，不会出现长期承重后的台面下弯问题。

　　台架的表面处理采用喷塑工艺，相比普通的油漆涂层，喷塑层的耐磨性能更好，在日常放置工件、工具的摩擦过程中不容易出现掉漆锈蚀的问题，浅灰色的涂层也不容易显脏，适合车间的作业环境。这款台架除了可以在生产车间作为辅助置物台使用，也可以放置在质检区作为待检工件的临时存放台，或者在维修工位用来摆放拆解后的零部件，分层的设计可以实现物品的分类存放，上层放置常用的工具、量具，下层放置较重的工件、周转物料，作业时不需要反复走动取物，能够有效提升作业效率。

　　设计过程中特意简化了整体的零件数量，整个台架只包含支撑腿、上下层面板、横向连接撑几个主要部件，加工时不需要复杂的工装夹具，普通的型材切割、焊接设备就可以完成加工制作，加工成本较低，适合批量制作后在车间内统一配置，横向连接撑设置在支撑腿的中下部位置，既可以提升整体框架的结构刚性，防止框架出现平行四边形变形，又不会影响下层置物空间的使用，不会出现取放大件物品时被横撑挡住的问题。考虑到车间内可能存在的移位需求，也可以在支撑腿底部更换为带刹车的脚轮，变成可移动的置物推车，适配需要频繁变换作业位置的场景，比如生产线边的物料配送、设备维修时的工具随动存放，只需要更换底部的支撑部件，不需要改动主体框架结构，具备一定的拓展适配性。
