带轴盘类构件运动学验证工作台结构

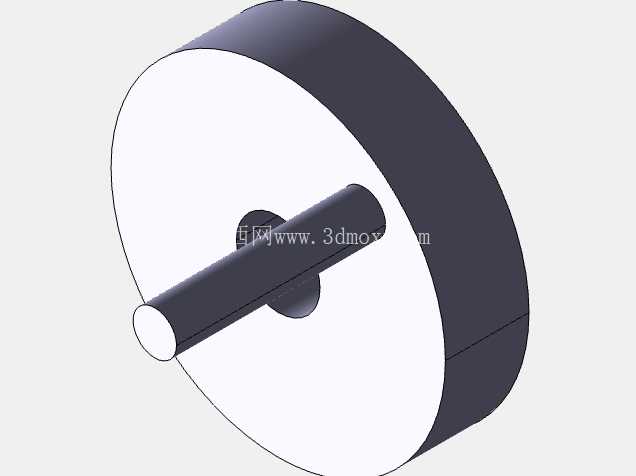

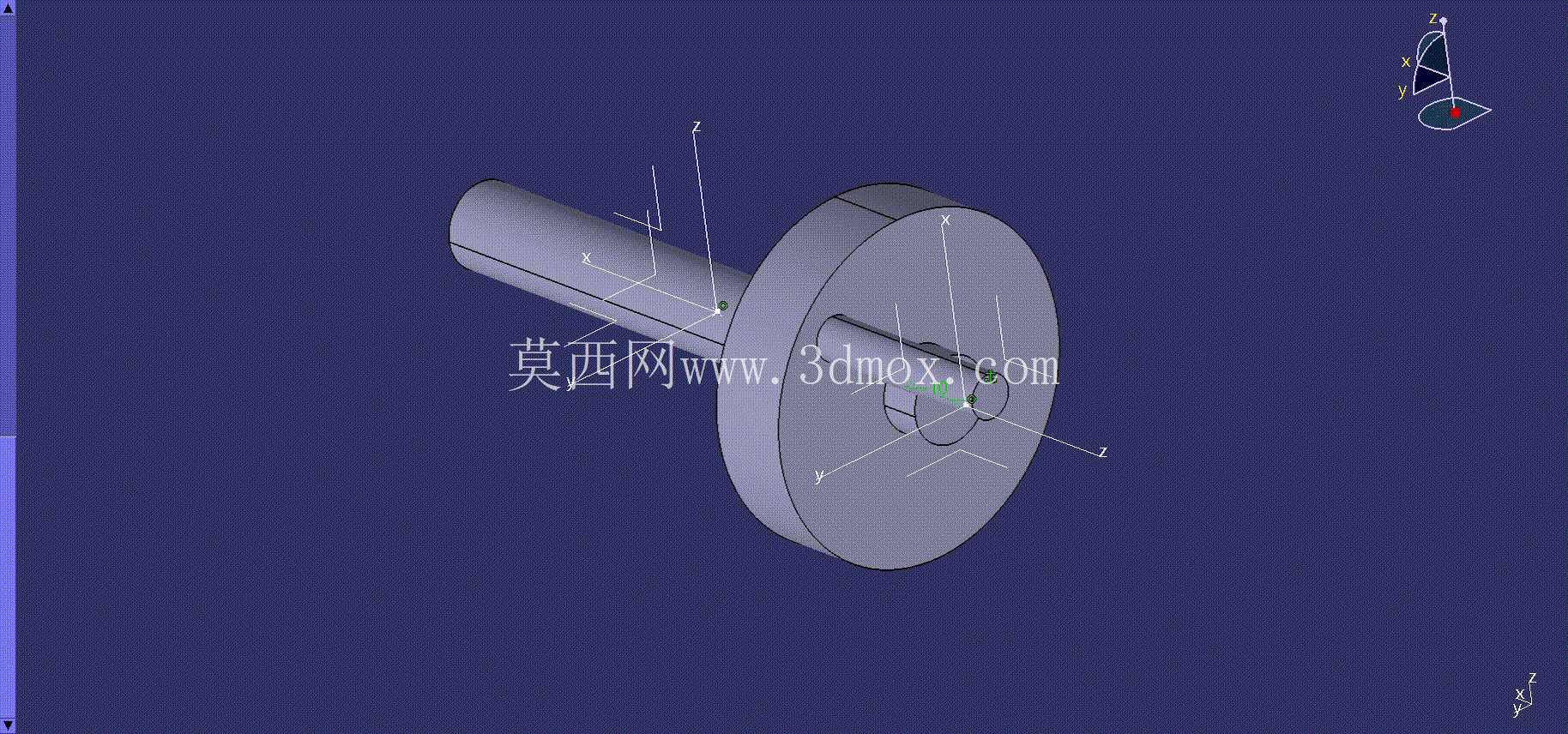

　　在机械原理教学、传动构件性能验证以及小型机构样机测试场景中，这类搭载轴盘类装夹工位的运动学工作台是实验室、产品研发部门常用的基础验证载体，它的核心作用是为回转类、轴系配合类构件提供稳定的装夹基准与运动模拟条件，让设计人员可以在不搭建完整整机设备的前提下，单独验证轴盘配合件的运动轨迹、干涉情况、传动配合精度，大幅缩短前期原理验证的周期，减少整机试错的成本。从结构设计逻辑来看，这类工作台的核心装夹端采用了同轴轴盘配合的基准结构，伸出的圆柱轴段作为回转支撑基准，直径更大的圆盘端面作为轴向定位面，轴段与圆盘的同轴度公差控制在IT5级以内，保证装夹后被测构件的回转中心与工作台驱动端的回转中心完全重合，避免因装夹偏心带来的运动数据误差。

　　轴段表面做了磨削处理，表面粗糙度达到Ra0.8，既可以保证与被测构件内孔的配合顺畅，也能减少反复装夹带来的基准面磨损，延长工作台基准端的使用寿命。圆盘端面上预留了多组螺纹安装孔，孔位按照极坐标排布，除了可以适配不同回转半径的构件压装固定，还能安装位移传感器、应变片等检测元件的固定支架，方便测试过程中实时采集构件运动过程中的各项参数。工作台的安装边界设计充分考虑了实验室桌面放置的需求，整体支撑结构的重心落在圆盘正下方区域，即使被测构件存在一定的质量偏心，在额定转速下运行也不会出现明显的振动偏移，底部预留的安装槽可以配合T型螺栓将工作台固定在光学平台或者铸铁平板上，满足更高转速、更大载荷测试场景下的刚性要求。

　　在实际使用过程中，这类工作台可以完成多种轴系类构件的测试工作：比如验证带偏心块的轴类零件回转过程中的动平衡初步状态，观察盘类零件与轴配合后在不同转速下的端面跳动情况，也可以搭配外部驱动组件模拟曲柄滑块、凸轮机构等基础传动结构的运动过程，直观展示运动学原理，也能快速排查设计阶段存在的结构干涉问题。设计这类工作台结构的时候，首先要保证基准轴与定位盘的形位公差满足测试精度要求，其次要考虑装夹的通用性，不能仅适配单一尺寸的被测构件，轴段长度要覆盖常见小型轴类零件的装夹长度需求，圆盘直径要大于多数被测盘类零件的定位直径，同时要在结构上预留检测元件的安装位置，避免测试时需要额外搭建支架影响测试效率。

　　轴与盘的连接采用过盈配合加平键传递扭矩的结构，保证在频繁启停、正反转切换的测试过程中，基准端不会出现相对转动，保证测试数据的可重复性。工作台的非装夹区域做了倒角处理，避免安装被测构件时尖锐边角划伤操作人员，外露的轴端做了中心孔定位结构，必要时可以加装尾座顶尖，提升长轴类构件装夹后的支撑刚性，拓展工作台的适用范围。在日常的结构设计工作中，这类运动学工作台的三维模型可以作为原理验证类设备的基础母版，根据不同的测试需求调整轴段直径、圆盘尺寸以及驱动端的连接结构，快速衍生出适配不同测试场景的专用验证台，不需要从零开始搭建基础结构，大幅提升设计效率。对于刚接触机械原理的设计人员来说，通过这类工作台的结构模型，可以直观理解轴系定位的基准选择原则、形位公差对运动精度的影响，以及装夹结构通用性设计的思路，比单纯的理论学习更贴近工程实际应用场景。
