适配示波器顶部安装的万用表放置支架

在电子检测维修、实验室电路调试这类日常作业场景里，桌面空间紧张是常年存在的痛点，示波器、万用表、信号源等各类检测设备平铺在台面上，不仅挤占焊接、拆件的操作空间，来回拿取万用表还容易碰落探头、扯动接线，拖慢调试节奏。这款支架的设计初衷，就是解决Hantek DSO4202C型号示波器与DM40C万用表的叠放配套问题，把万用表直接架设在示波器顶部，充分利用设备上方的闲置垂直空间，释放桌面操作区域。

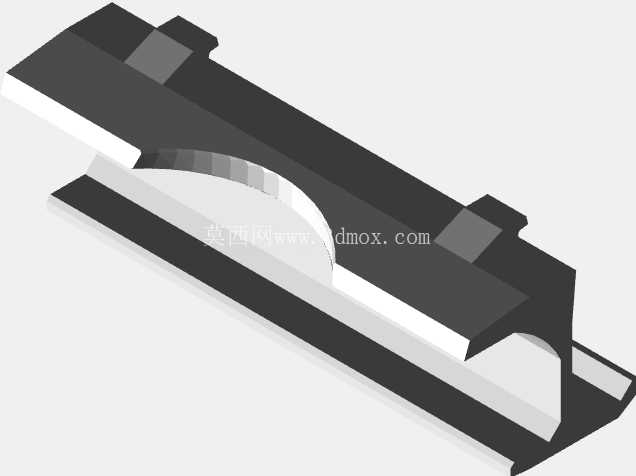

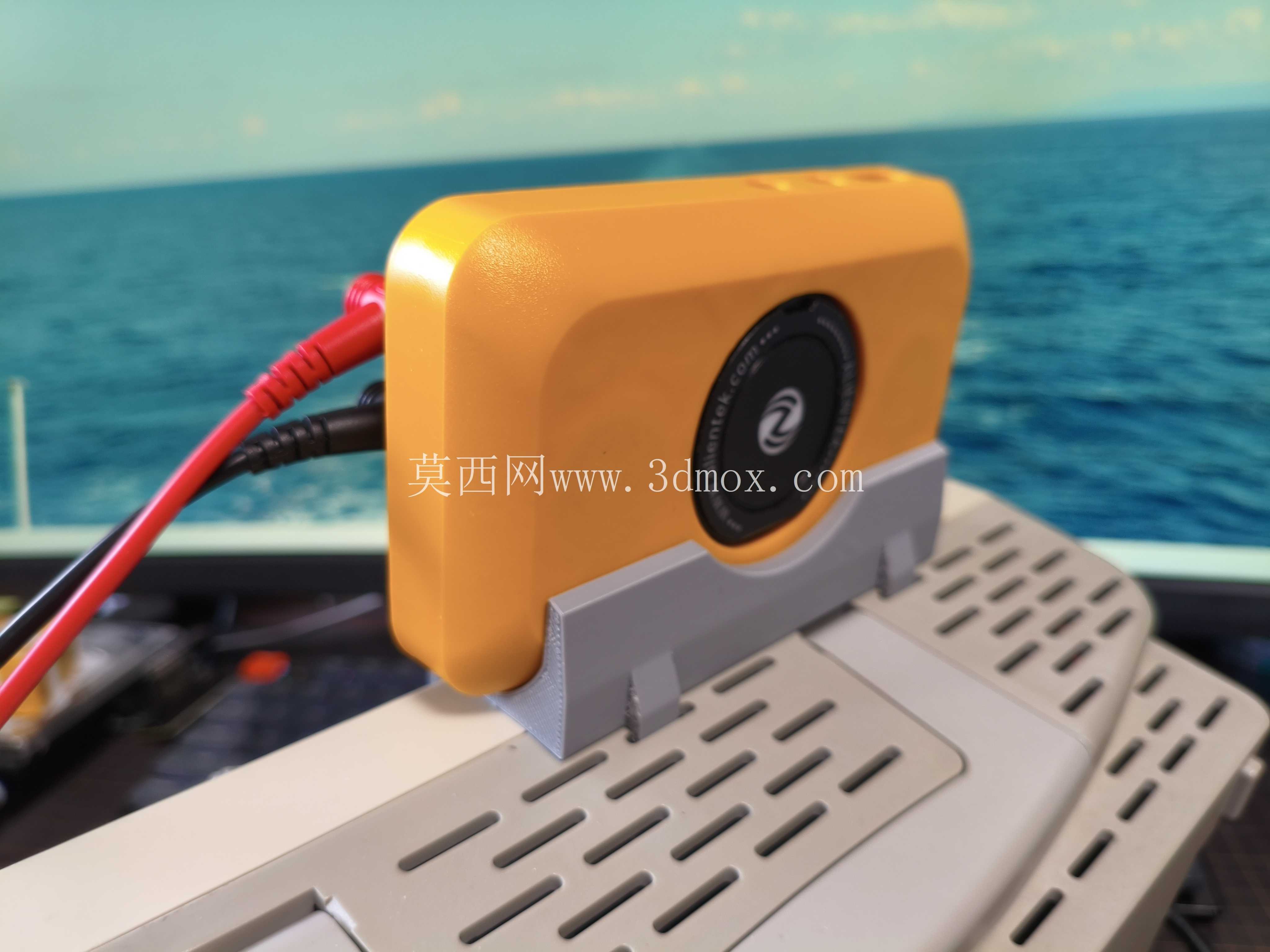

从实际使用的痛点出发做结构设计时，首先要解决的就是叠放后的滑移脱落问题。示波器运行时自身带轻微散热振动，桌面如果有碰撞或者拉扯表笔线，很容易让放置在顶部的万用表滑落，直接造成设备损坏。这款支架没有采用额外粘贴、卡扣固定在示波器外壳的方案，而是直接利用DSO4202C顶部自带的通风孔结构，在支架对应位置设计了向下延伸的插脚，安装时直接将插脚插入通风孔的对应间隙里，不需要额外紧固件，也不会破坏示波器的外壳结构，插脚与通风孔的侧壁形成限位，完全抵消水平方向的滑移力，哪怕拖拽万用表表笔，支架也不会在示波器顶面产生位移。

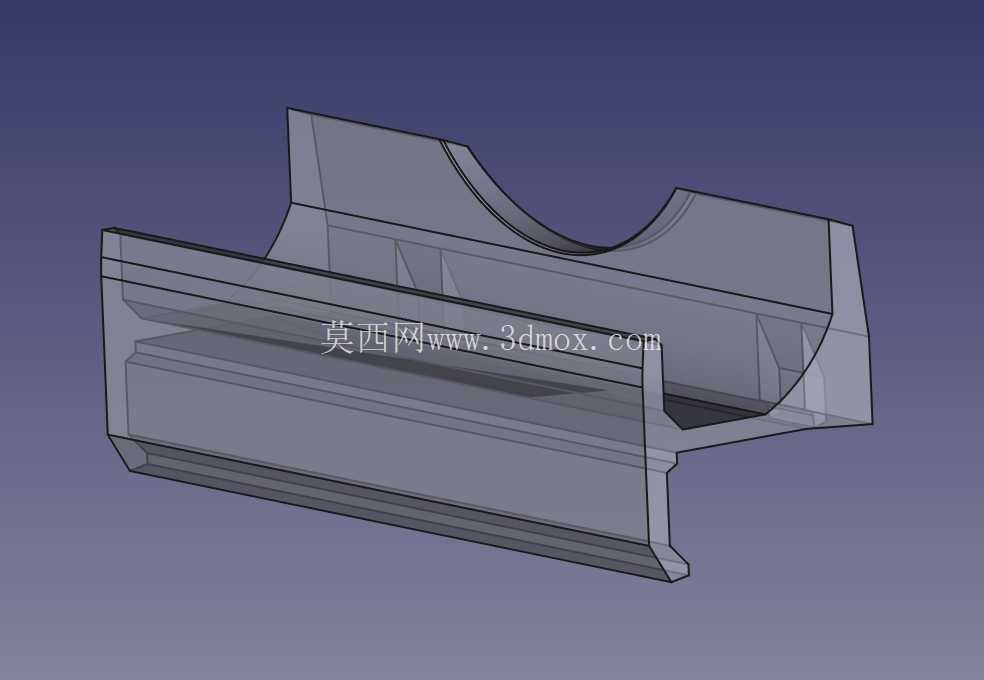

支架的上部承载型面完全匹配DM40C万用表的底部轮廓，做了内凹的弧形贴合面，和万用表底部的弧度完全契合，放置时万用表可以完全卡入型面内，不会出现左右晃动的情况。承载面的边缘做了轻微的上翻挡边，高度控制在2mm，既可以挡住万用表底部边缘防止侧滑，又不会遮挡万用表的侧面接口、按键，不影响表笔插拔和功能操作。支架的下部支撑面完全贴合DSO4202C的顶部外壳弧度，保证整个支架和示波器顶面完全接触，受力均匀，不会出现局部悬空导致的压痕或者应力集中。

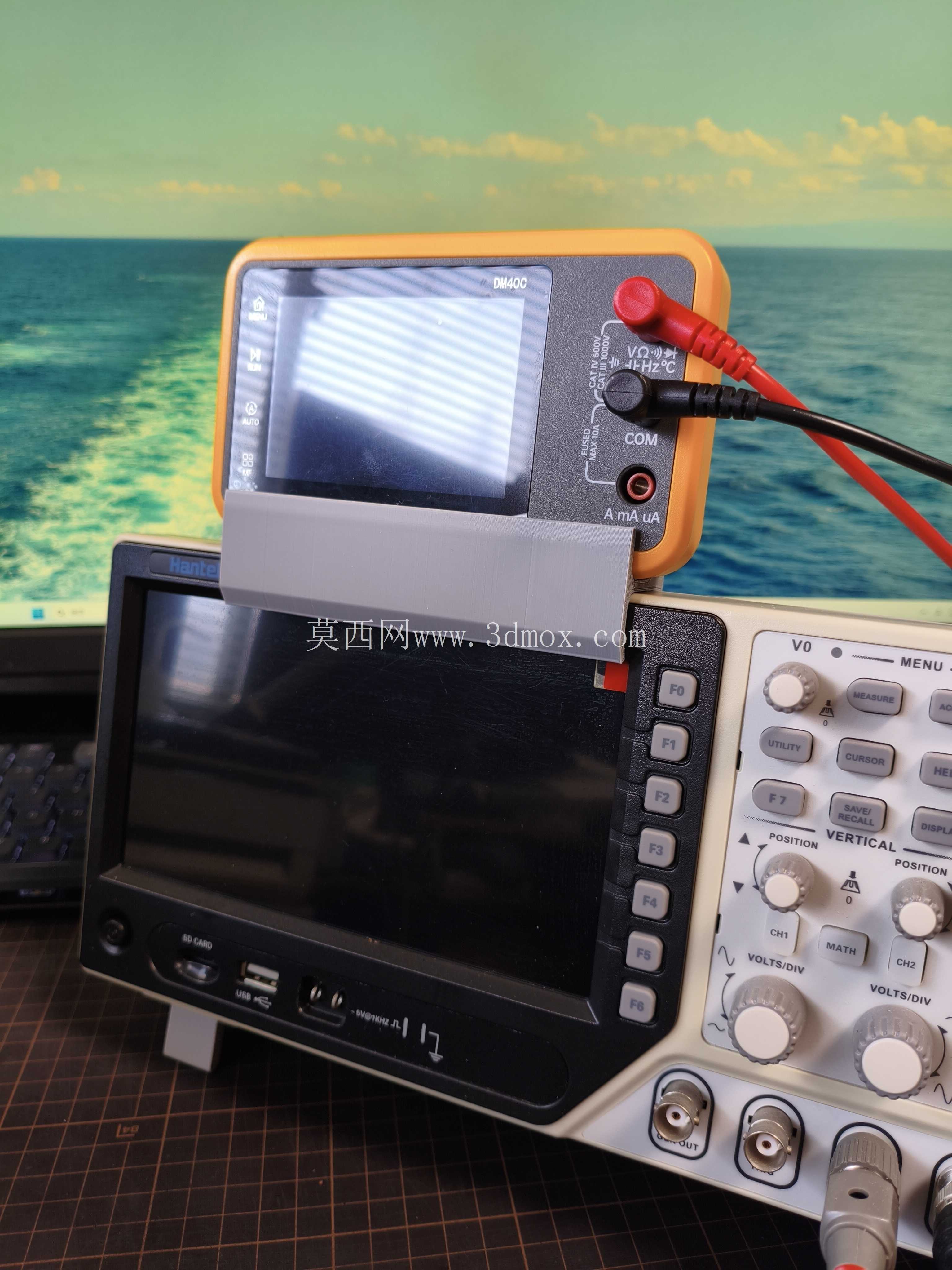

从安装边界来看，支架整体宽度和DSO4202C的顶部宽度保持一致，不会超出示波器的侧面轮廓，避免在狭窄工位上剐蹭周边设备；长度方向刚好容纳DM40C万用表的主体长度，前后端都不超出示波器的前后边缘，不会遮挡示波器顶部的操作按键、散热出风口——这里特意做了结构避让，支架的支撑筋条全部避开示波器的散热孔位，不会阻挡散热风道，保证示波器长时间高负载运行时的散热效率不受影响。支架的整体高度控制在35mm以内，叠放万用表之后，整体高度不会遮挡示波器的显示屏上沿，操作人员坐在工位上平视示波器屏幕时，视线完全不会被上方的万用表阻挡，不需要调整坐姿或者垫高示波器。

结构细节上，支架内部做了网格状的加强筋设计，在保证整体承载强度的前提下，尽可能减少材料用量，降低自身重量，避免给示波器顶部外壳施加过大的持续压力；所有棱角位置都做了R2的圆角处理，没有尖锐毛刺，安装和拿取万用表时不会刮手，也不会刮伤两台设备的外壳漆面。插脚的尺寸做了公差适配，比通风孔的间隙小0.2mm，既可以轻松插入完成安装，又不会因为间隙过大产生旷量，长期插拔使用也不会出现磨损松动的问题。

实际使用时，只需要将支架的插脚对准示波器顶部对应的通风孔插入，确认支架完全贴紧示波器顶面后，将DM40C万用表顺着上部的弧形型面放入即可，整个安装过程不需要任何工具，几秒钟就能完成；需要单独使用万用表时，直接拿起即可，不需要拆卸支架，支架可以长期固定在示波器顶部，不影响示波器的单独移动和收纳。这种配套支架的设计思路，本质是在现有设备的结构基础上做功能拓展，不需要对原有设备做任何改装，成本低、实用性强，非常适合电子维修、实验室调试这类需要频繁同时使用示波器和万用表的场景，能有效规整桌面设备布局，提升操作效率，减少设备滑落损坏的风险。
