适配树莓派3的双风扇位延时相机外壳

做嵌入式视觉项目的工程师大多遇到过这类问题：树莓派裸板接外设做延时拍摄时，排线容易被拉扯、核心板长时间高负载运行积热严重，外接的控制板没有固定位只能用扎带随意捆扎，不仅调试时走线混乱，户外部署时还容易进灰受潮，轻微磕碰就可能导致引脚接触不良中断拍摄。这款外壳的设计完全围绕树莓派3搭建延时相机的实际使用痛点展开，没有做多余的装饰性结构，每一处造型都对应实际装配需求。

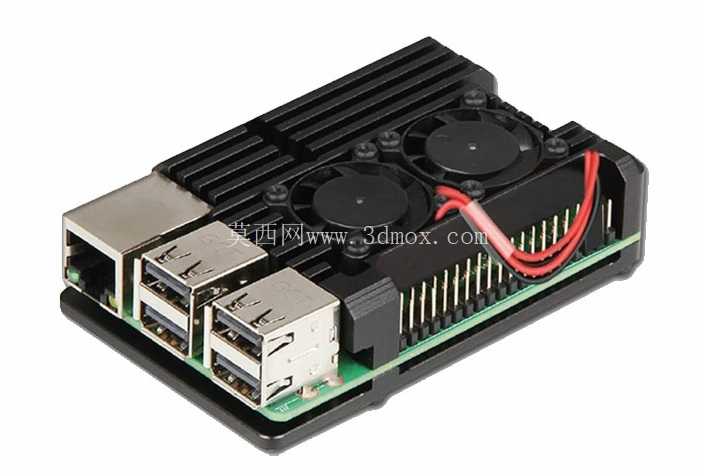

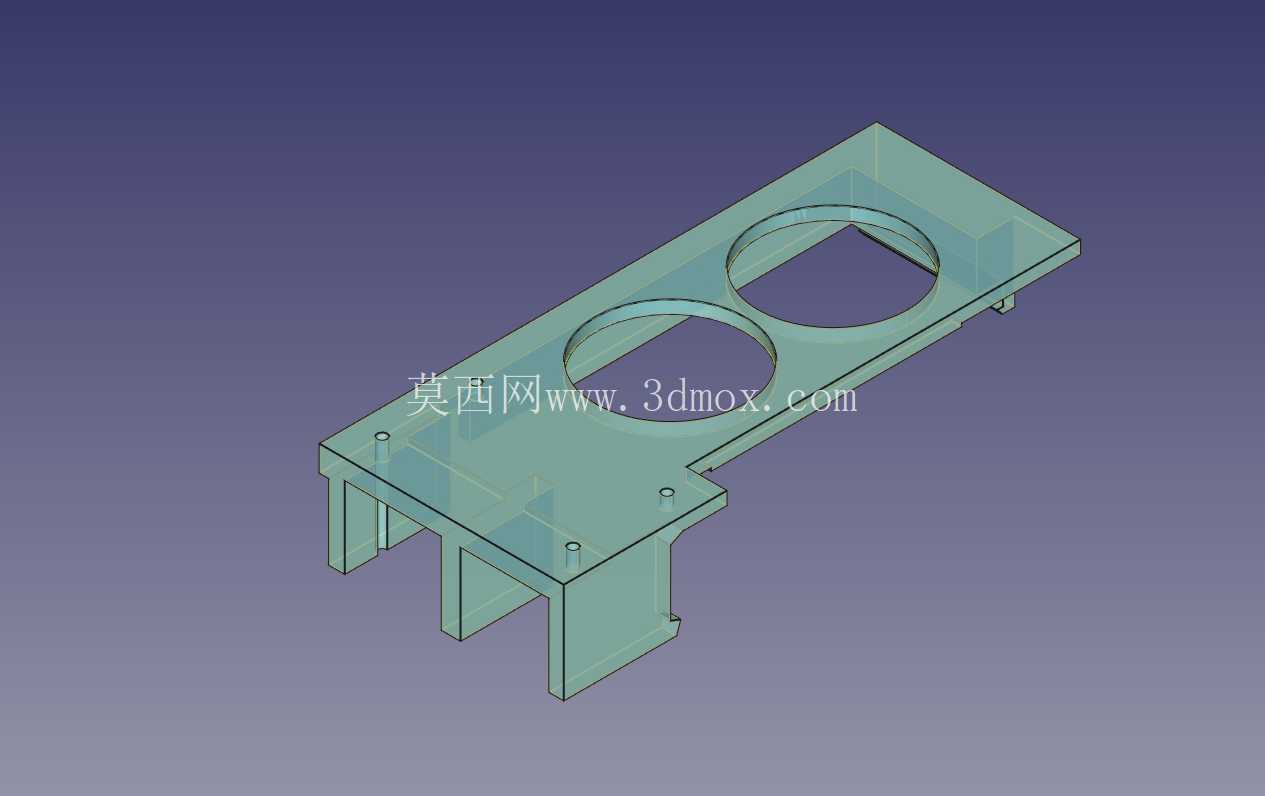

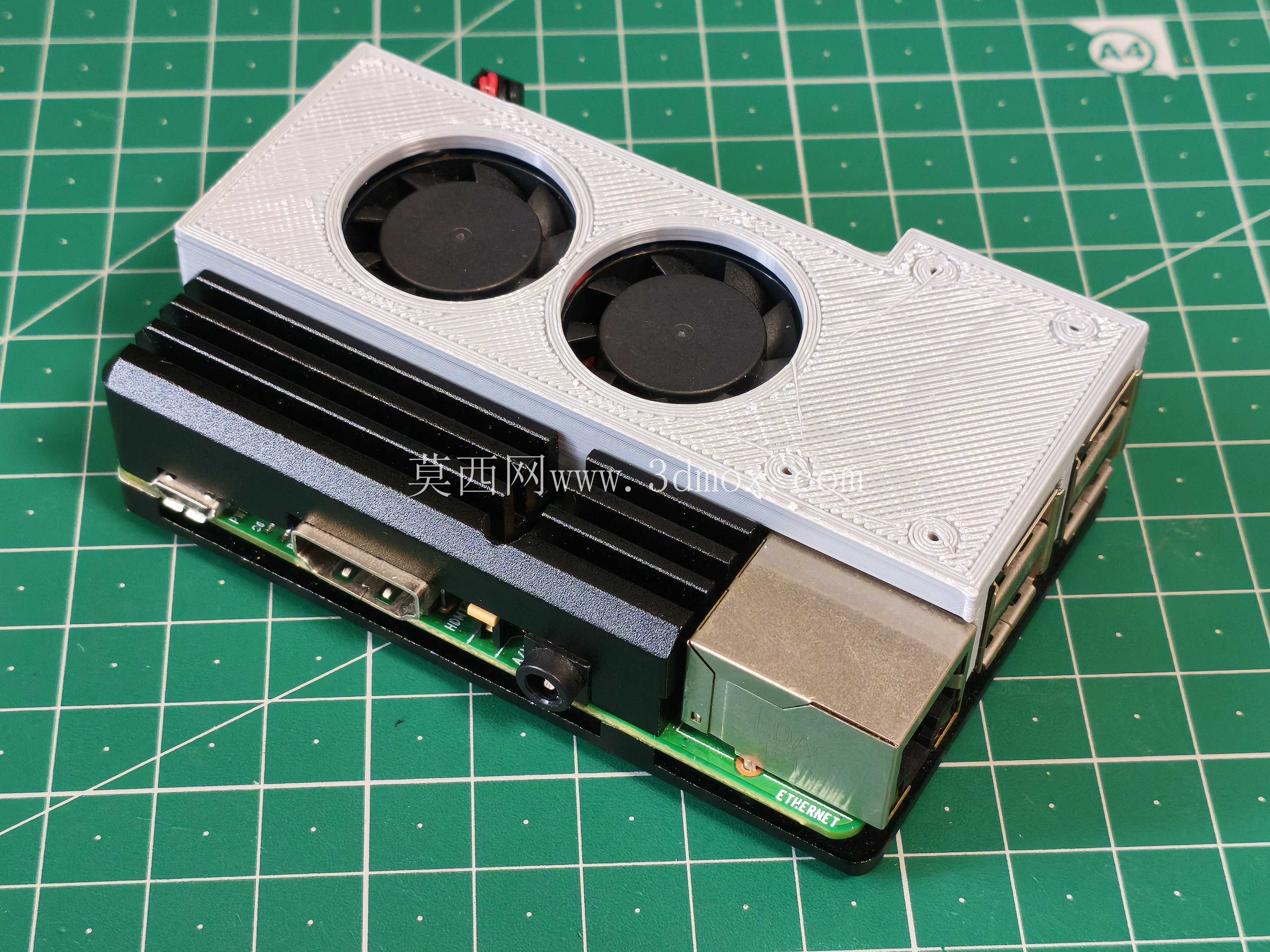

整体采用半透明硬质工程塑料材质，主体为一体化铣削成型的罩壳结构，底部预留四个与树莓派3主板安装孔位完全对位的固定柱，柱端做了0.2mm的倒角处理，装配时不需要刻意对准，顺着倒角就能把主板平稳放入，固定柱高度预留了3mm间隙，避免主板背面焊点直接接触外壳底面造成短路。外壳上半部分开出两个直径60mm的同轴圆形通风口，刚好对位树莓派3双风扇散热盖的风扇位置，通风口边缘做了1mm的翻边结构，既可以提升外壳局部刚性，避免安装风扇时受力开裂，也能阻挡大颗粒杂物直接落到风扇扇叶上造成卡滞。

外壳一侧延伸出一块平整的安装凸台，这部分是专门为外接延时控制板预留的安装位，凸台上预开了两个M2.5的螺丝孔位，孔位间距匹配市面上常见的延时触发控制板安装尺寸，控制板可以直接用螺丝锁附在凸台上，不需要额外做支架。凸台与主板区域之间预留了8mm的走线槽空间，控制板上的触觉开关引脚、LED指示灯引脚、触发接线可以顺着走线槽直接连接到树莓派的GPIO引脚，不会出现排线被外壳挤压弯折的情况。外壳下部做了三个等距分布的支撑脚，支撑脚高度为12mm，刚好留出USB接口、HDMI接口、电源接口的插拔空间，不需要额外拆卸外壳就能完成所有外设接线，支撑脚底部做了1.5mm厚的防滑胶垫安装槽，户外放置时可以粘贴胶垫提升放置稳定性，避免被风刮倒或者轻微碰撞移位。

从实际应用场景来看，这款外壳既适合实验室里做长时间延时拍摄测试时使用，也能满足户外定点部署的防护需求，比如植物生长记录、工地施工进度记录、天文观测辅助拍摄这类需要树莓派长时间连续运行的场景，外壳的防护结构可以减少环境因素对主板的干扰，双风扇位的设计保证高负载拍摄时的散热效率，预留的控制板安装位让整个延时相机的结构更紧凑，不需要额外搭配防护箱就能独立部署。设计时特意把外壳侧壁厚度控制在2mm，在保证结构强度的前提下尽可能减轻整体重量，外壳所有棱角都做了R1的圆角处理，装配时不会划伤手或者割伤线材。安装边界上，外壳整体长宽尺寸控制在110mm*75mm以内，比树莓派3主板单边宽出5mm，不会占用过多安装空间，不管是固定在三脚架云台上，还是粘贴在墙面、支架上都能适配，不需要额外制作转接板。
