M12规格攻丝操作配套扳手结构设计

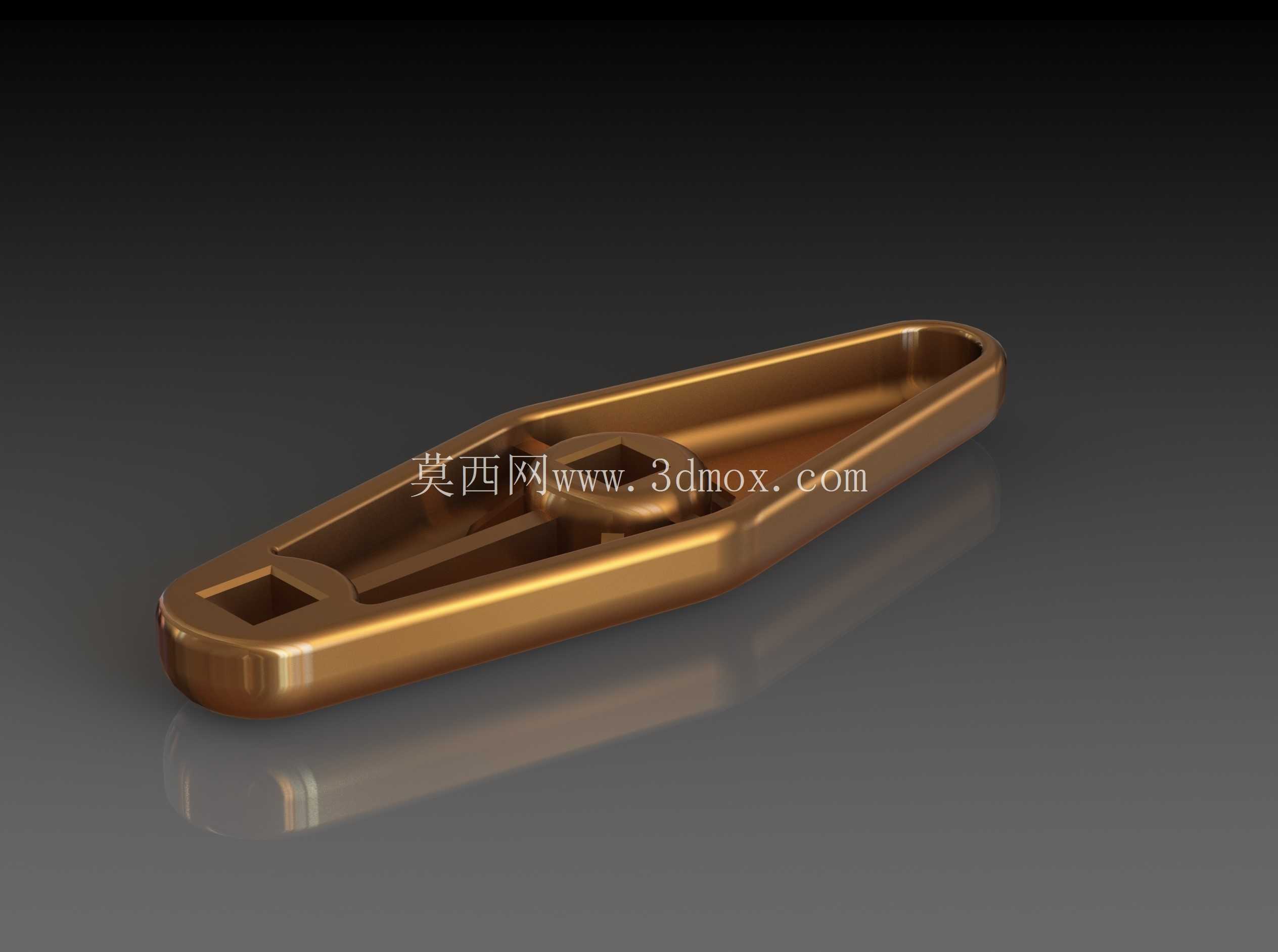

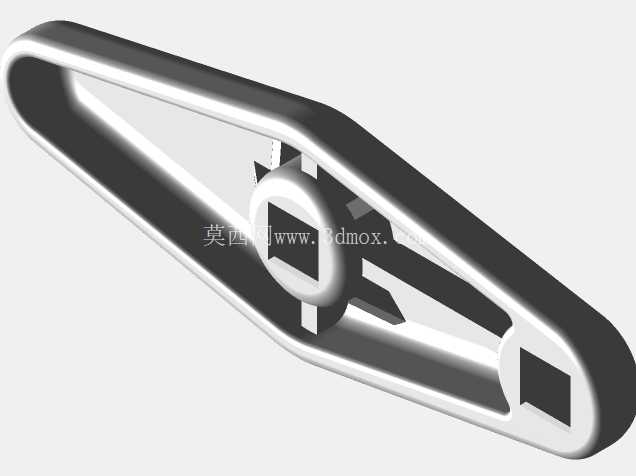

　　这款M12规格的攻丝扳手，是面向小批量零件加工、设备现场维修、钳工手工攻丝作业场景设计的手动工装，日常在机加工车间的钳工区、设备运维班组的随身工具包、3D打印创客的个人工作台都能见到它的使用场景，主要适配M5到M12区间的公制机用/手用丝锥，解决小尺寸螺纹加工时电动工具扭矩过大易断丝锥、垂直进给难把控的痛点。从结构设计逻辑来看，整体采用长条形对称镂空的一体式框架结构，没有额外的拼接活动关节，相比传统可调式丝锥扳手，减少了活动夹块的配合间隙，攻丝时的扭矩传递更直接，不会因为夹块松动出现丝锥晃动、螺纹牙型歪扭的问题。框架两端的方孔是核心的装夹定位结构，分别对应不同规格的丝锥方尾，方孔的尺寸公差按照丝锥方尾的h6公差带设计，单边配合间隙控制在0.02mm以内，装夹后丝锥与扳手的同轴度偏差不超过0.03mm，避免攻丝过程中出现别劲、断锥的情况。中间的镂空结构并非单纯为了减重，长条形的镂空槽可以让操作人员在握持时，手指能贴合框架的内侧棱边，施加向下的进给压力时更易把控力度，尤其是攻制盲孔螺纹快要到孔底时，手指的触感能直接反馈进给阻力，避免丝锥顶到孔底断裂。

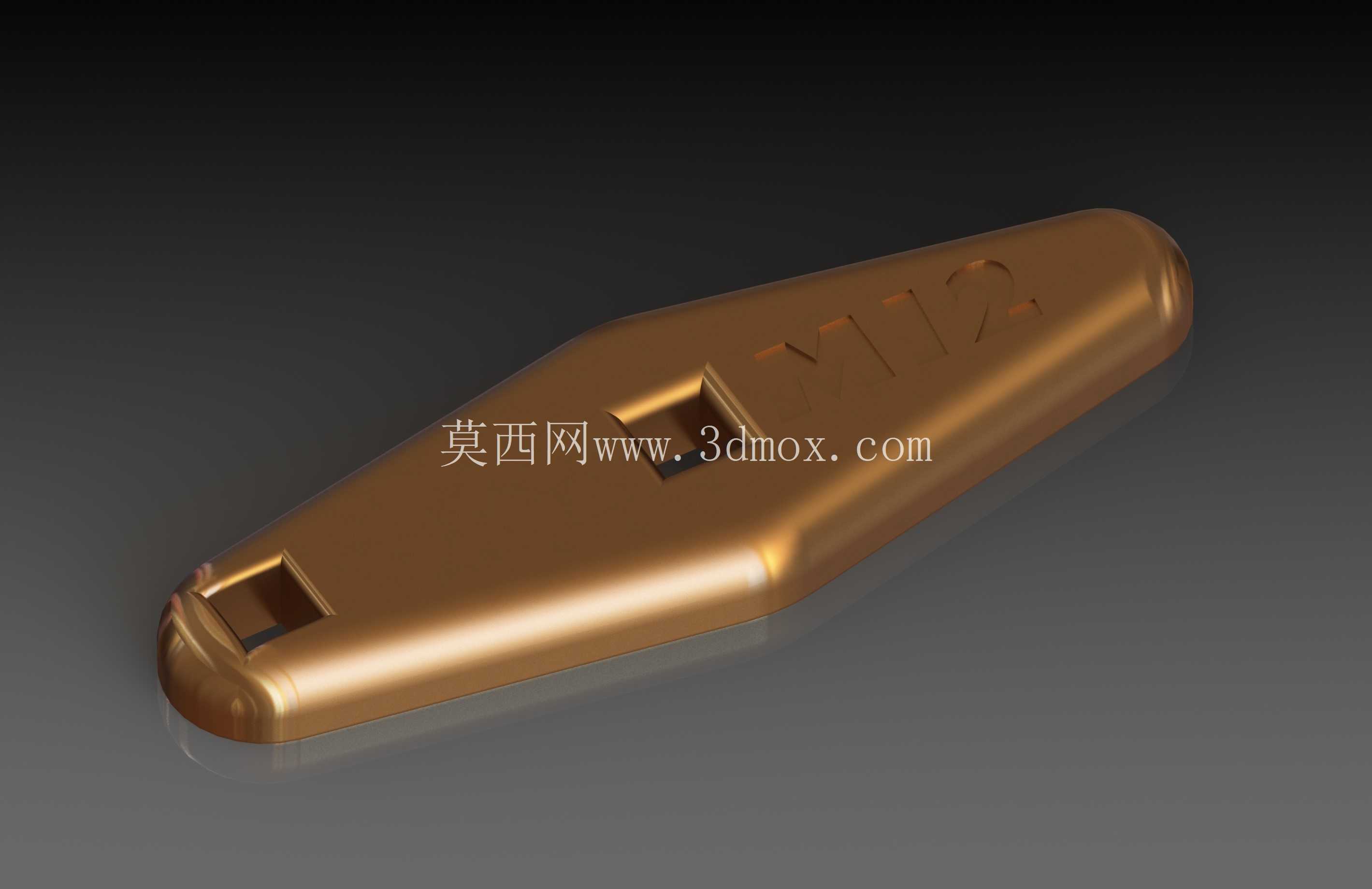

　　整体外形做了两端收窄、中间加宽的流线型处理，长度方向的尺寸控制在120mm左右，宽度最大处22mm，厚度8mm，这个尺寸边界刚好适配成年人手掌的握持跨度，单手操作时手腕转动的行程刚好匹配攻丝时每次旋进1/4到1/2圈后倒转排屑的操作习惯，不会因为力臂过长导致转动幅度过大，也不会因为力臂过短需要施加过大的握持力。扳手的两端做了R3的圆角过渡，没有尖锐的棱角，长时间握持操作不会硌手，表面的加强筋沿着框架的受力方向布置，在施加最大25N·m的攻丝扭矩时，框架的最大变形量不超过0.05mm，不会因为受力变形导致方孔夹不住丝锥出现打滑。

　　在实际使用场景中，针对铝件、铜件、塑料等软质材料的小螺纹攻制，这款扳手的刚性反馈刚好能让操作人员感知到切削阻力的变化，攻M12螺纹时，力臂长度带来的扭矩放大倍数刚好匹配手用丝锥的推荐切削扭矩，不需要额外加延长杆就能完成切削，遇到不锈钢等硬质材料时，也可以通过在扳手端部套入短套管的方式增加力臂，框架的结构强度能承受最大40N·m的扭矩不会出现塑性变形。设计时特意规避了传统活动扳手的调节螺丝结构，没有小尺寸的易损零件，在车间多油、多铁屑的环境下使用，铁屑不会进入配合缝隙导致调节结构卡死，日常维护只需要擦拭表面即可，不需要定期加注润滑油清理缝隙。方孔的边缘做了0.5mm的倒角，装入丝锥时不需要精准对位，顺着倒角就能把丝锥方尾滑入孔位，在光线不好的设备维修现场，盲操作也能快速完成丝锥装夹。整体的重心落在扳手的几何中心位置，握持时不会出现一端偏重的情况，长时间抬手攻丝作业时手腕的疲劳度更低。针对3D打印制作的场景，整个结构没有悬空角度超过45度的面，不需要添加支撑就能直接打印成型，打印完成后只需要简单打磨方孔的配合面就能直接使用，不需要额外的装配工序，个人制作者也能快速制作出可用的实物。

　　在安装边界上，这款扳手不需要配套额外的辅助夹具，直接手持即可操作，针对狭小空间内的攻丝作业，120mm的总长度可以伸入到深度100mm以内的腔体内部完成螺纹加工，比传统的T型丝锥扳手所需的操作空间更小，在设备内部管路、钣金箱体内部的螺纹修复场景下，适配性更强。攻丝过程中，操作人员可以通过握持位置的调整改变力臂长度，刚开始攻丝找正垂直度时，可以握持靠近方孔的位置，小幅度转动扳手调整丝锥的垂直角度，待丝锥切入2到3牙确认垂直度无误后，再握持扳手的端部施加更大的扭矩完成切削，这种操作逻辑不需要额外的导向套辅助，靠操作人员的手感就能完成垂直度找正，适合没有专用攻丝工装的零散加工场景。
