M10规格手动攻丝操作扳手结构

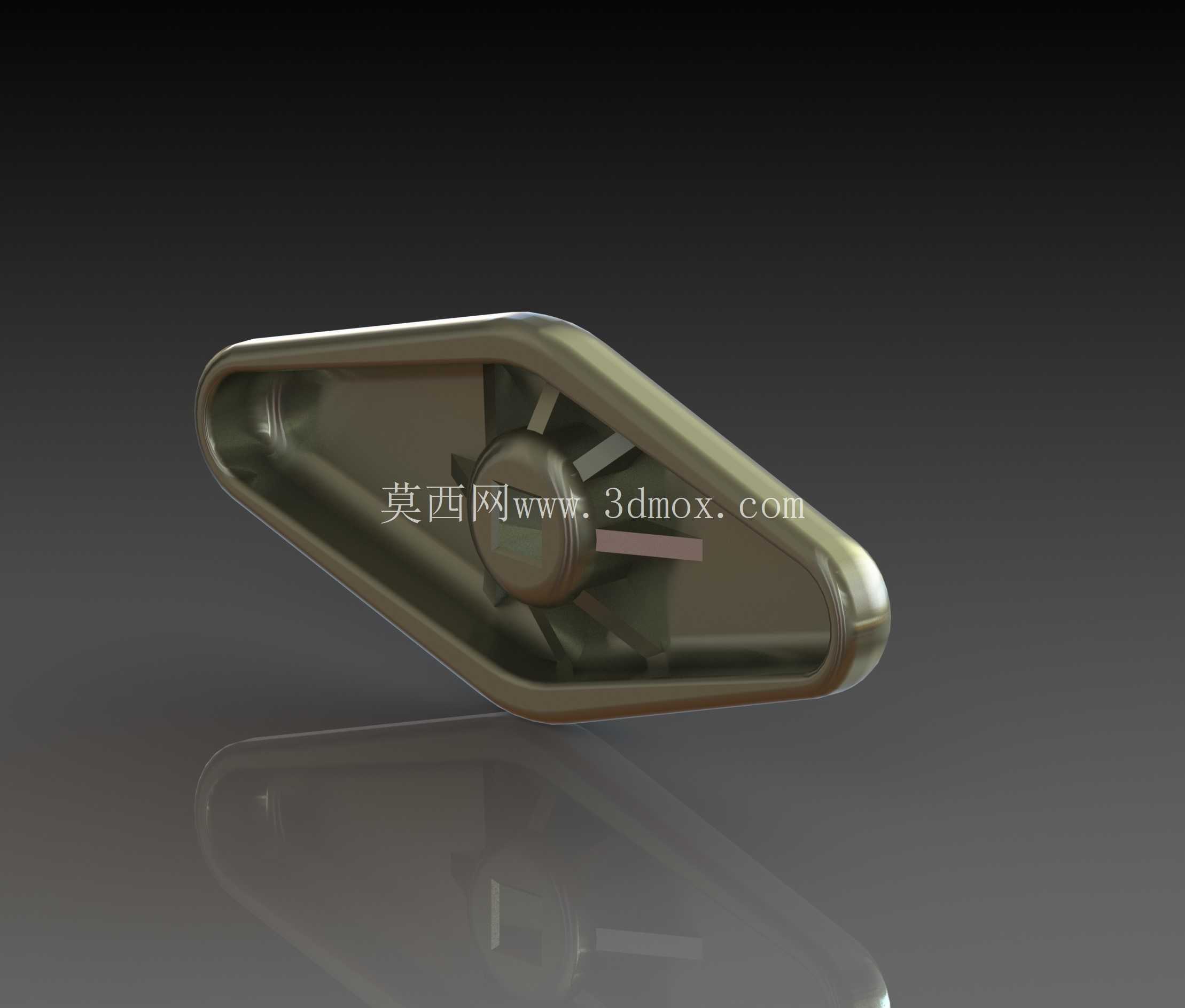

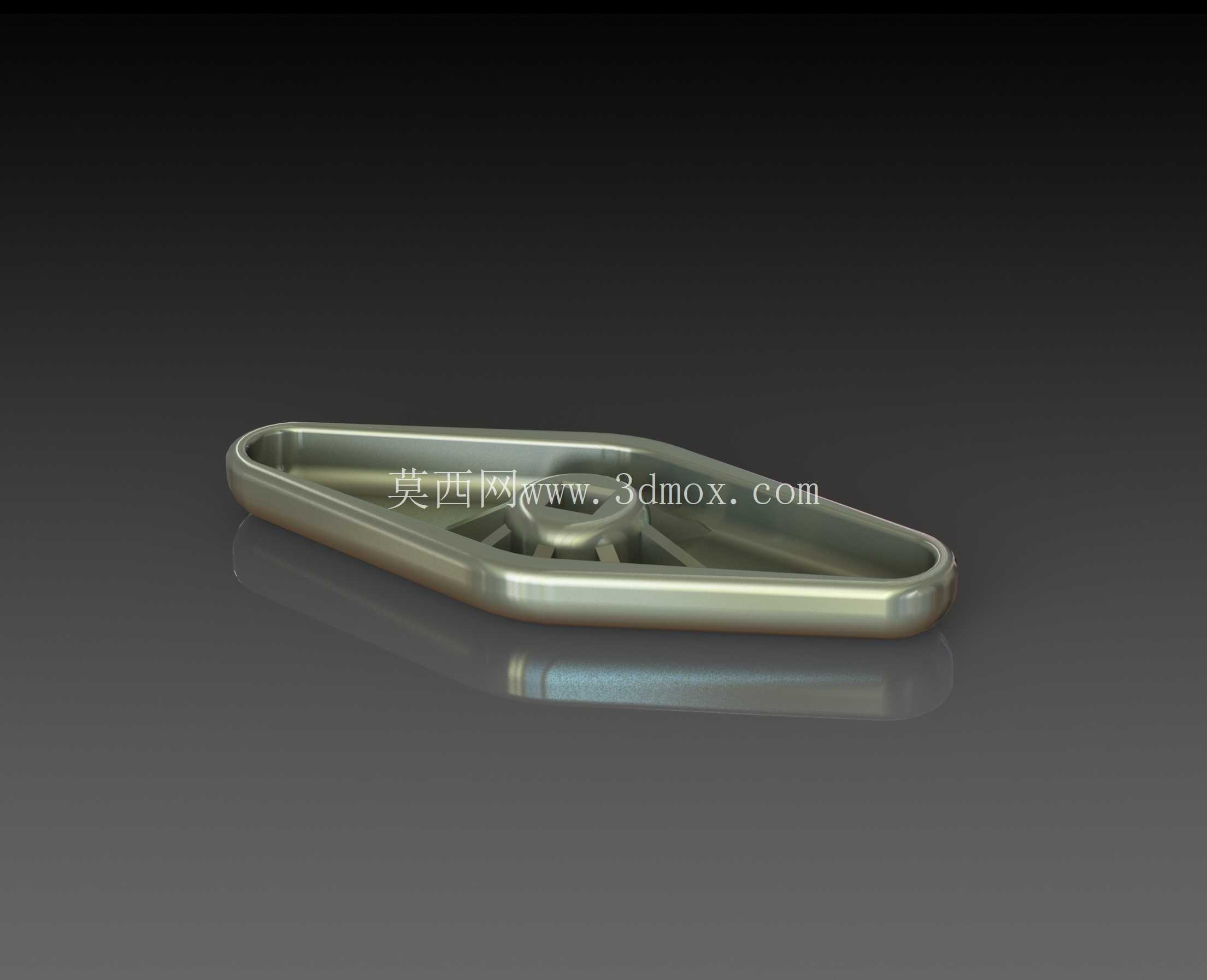

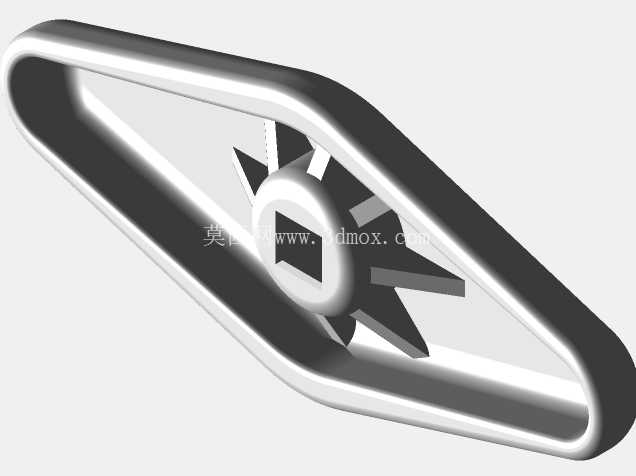

　　这款手动攻丝扳手主要面向小规格内螺纹加工场景，在设备维修、单件小批量零件加工、装配现场配作螺纹孔等工况下使用频率极高，尤其适合没有机动攻丝设备的现场作业，或是M10这类小规格螺纹的手工攻丝工序，能有效避免机动攻丝时容易出现的丝锥折断、螺纹牙型歪斜等问题。从结构设计来看，整体采用长条形对称框架式布局，这种布局的核心考量是让操作人员施加的扭转力矩能够均匀传递到丝锥装夹位置，框架中部的装夹位设置了适配方榫的卡位结构，能够牢牢卡住M10丝锥尾部的标准方头，攻丝过程中不会出现打滑、丝锥偏转的情况。框架的边缘做了圆弧过渡处理，没有尖锐的棱角，操作人员握持施力时不会硌手，长时间作业也能减少手部的疲劳感。

　　整体的力臂长度经过合理匹配，针对M10螺纹攻丝时所需的扭矩做了适配，既不会因为力臂过短导致施力费劲、攻丝进给不稳，也不会因为力臂过长导致力矩过大拧断丝锥，普通成年操作人员单手即可施加合适的扭转力，控制攻丝的进给速度与力度。从安装边界来看，这款扳手的整体外轮廓宽度较窄，在箱体类零件的侧壁、狭窄安装空间内进行攻丝作业时，不会和周边的零件结构发生干涉，相比传统的T型攻丝扳手，它的横向占用空间更小，能够深入到部分凹陷位置完成螺纹加工。框架采用一体化的结构设计，没有多余的拼接部件，整体刚性足够，攻丝过程中不会出现框架形变导致的丝锥偏斜，能够保证攻出的螺纹孔轴线与工件表面垂直，避免出现螺纹歪牙、烂牙的问题。

　　在实际使用过程中，这款扳手适配M10规格的标准手用丝锥，无论是头锥攻削还是二锥修光，都能稳定装夹，操作人员可以通过握持框架的两端，平稳施加周向扭转力，同时在攻丝过程中能够清晰感知丝锥的切削阻力，及时调整施力大小，遇到硬点时可以及时回退断屑，避免丝锥崩齿或者折断。针对小批量加工场景，这种手动攻丝扳手不需要外接电源或者气源，随时可以取用，对于设备维保现场的应急螺纹修复、装配时的配作螺纹孔，能够大幅提升作业效率，不需要搬运大型设备到作业现场。结构上没有复杂的调节机构，故障率极低，日常使用只需要在装夹位定期清理铁屑、涂抹少量防锈油即可长期使用，不需要复杂的维护保养。

　　框架的中空结构一方面减轻了整体重量，另一方面也让操作人员能够更清晰地观察中部丝锥的装夹状态，确认丝锥是否装夹到位、有没有出现偏斜，在攻丝开始阶段可以快速找准垂直基准，保证螺纹孔的位置精度。相比可调式的攻丝扳手，这种固定规格适配的扳手装夹间隙更小，攻丝时的旷量更低，对于螺纹精度要求较高的安装孔位，能够更好地保证螺纹的同轴度与牙型完整性，避免因为装夹旷量导致的螺纹扩孔、牙型缺损问题。在钳工日常作业场景中，这类固定规格的攻丝扳手是工位常备工具，针对常用的螺纹规格配备对应扳手，不需要频繁调节装夹口径，能够减少作业准备时间，提升单件加工的效率。整体的外形轮廓做了等强度优化，在受力较大的装夹位位置做了局部加厚处理，而握持的臂身位置在保证刚性的前提下做了减薄设计，平衡了整体重量与结构强度，长时间握持作业不会有过重的负担。
