FDM设备多工位喷嘴收纳固定支架

　　桌面级FDM熔融沉积成型设备在日常运维、多材料切换打印、不同孔径喷嘴快速更换的场景下，经常会遇到备用喷嘴、待校准挤出头随意摆放导致的磕碰损伤、进料口积灰堵塞、加热块接线受拉扯断裂等问题，这款多工位喷嘴固定支架正是针对这类车间与创客空间的实际运维痛点设计的结构件。从实际安装边界来看，支架采用直板侧装的固定形式，背部预留的安装孔位可直接适配ARK30机型的侧型材安装槽，也可通过M3自攻螺丝固定在设备旁的铝型材工作台立面、工具挂板上，整体安装后向外延伸的厚度不超过80mm，不会占用打印平台的有效运动行程，也不会干涉X轴挤出机构的往复运动路径。

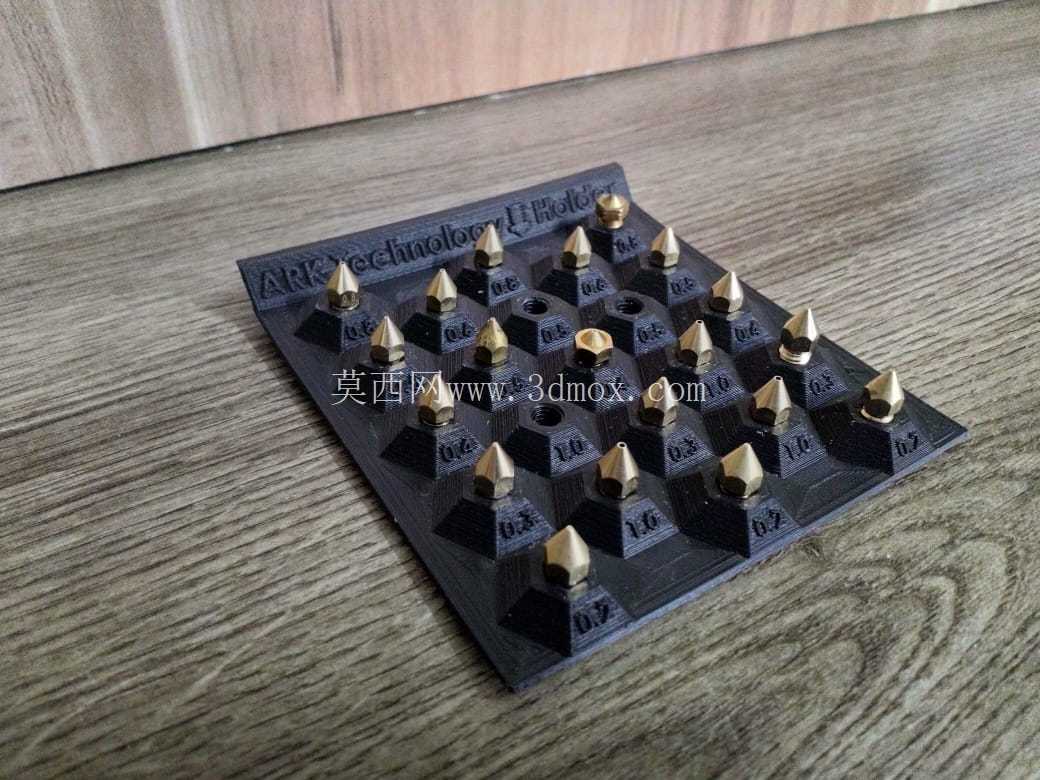

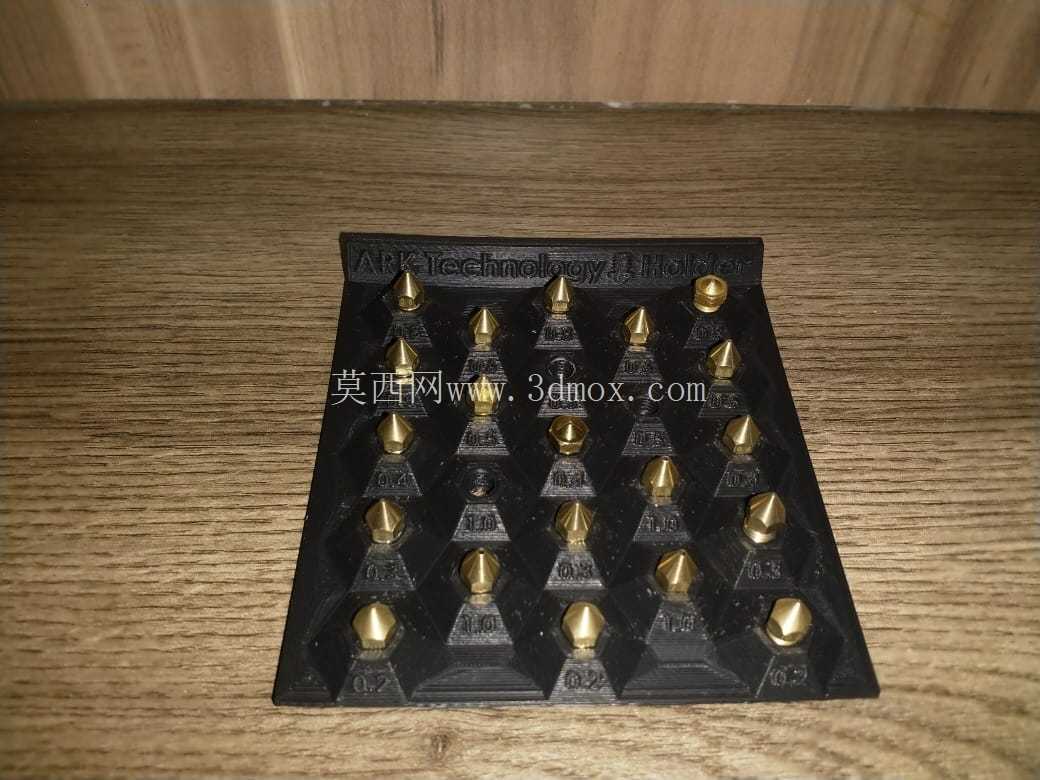

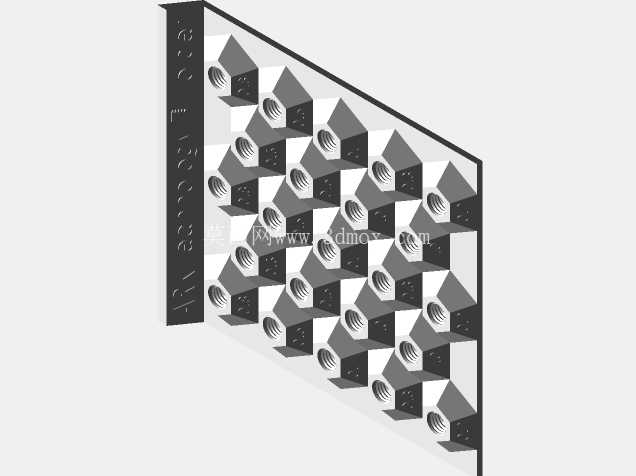

　　支架上的每个喷嘴固定位都采用了带定位凸台的卡槽结构，卡槽的内径尺寸适配常规E3D兼容型喷嘴的六角基座，插入后可以限制喷嘴的周向转动，同时每个卡槽旁预留了半开放的避让空间，方便操作人员用手指或者尖嘴钳快速取放喷嘴，不需要额外预留大尺寸操作空间，即使在设备运行过程中也能安全完成备用喷嘴的拿取操作。从排布逻辑来看，支架采用了斜向矩阵式的工位布局，一共设置了20个独立的喷嘴固定位，斜向排布的设计一方面可以让操作人员站在设备正前方时，能清晰看到每个工位上放置的喷嘴规格标识，不需要侧身或者抬头寻找对应孔径的喷嘴，另一方面斜向的结构可以让喷嘴上残留的熔融耗材冷却后形成的碎屑自然滑落，不会堆积在卡槽内部造成卡位不畅的问题。

　　每个固定位的卡槽深度经过反复验证，刚好可以包裹住喷嘴六角基座的三分之二高度，既不会因为卡槽过浅导致喷嘴受震动滑落，也不会因为卡槽过深导致喷嘴加热块上的残留耗材与支架内壁粘连，日常清理时只需要用毛刷沿着斜向板面扫过，就能将掉落的耗材碎屑全部清理干净。结构设计上，支架背部的安装板做了等距的加强筋处理，加强筋沿着安装板的竖直方向排布，在采用ABS材料打印、填充率50%、层厚0.2mm的参数下，整体结构的抗形变能力可以满足日常频繁插拔喷嘴的受力需求，不会因为长期受力出现安装板弯曲变形的问题，同时支架的边缘全部做了R2的圆角处理，避免操作人员取放喷嘴时被尖锐边缘划伤。

　　在实际应用场景中，这类支架除了可以固定备用喷嘴外，还可以放置待清洁的堵塞喷嘴、不同材质打印专用的黄铜喷嘴、硬化钢喷嘴，甚至可以临时放置拆下的挤出头散热块、PTFE进料管接头等小尺寸配件，每个工位之间的间距设置为18mm，即使放置带加热块的小型挤出头组件，也不会出现相邻部件磕碰的问题。不同于市面上常见的水平放置喷嘴收纳盒，这款侧装式支架充分利用了设备旁的垂直闲置空间，不需要占用工作台的水平操作面积，对于桌面空间紧张的小型3D打印工作室、教学实训场景来说，能有效提升工位的空间利用率，同时固定位的矩阵排布也方便操作人员按照喷嘴孔径、适用材料类型做分类摆放，比如将0.2mm孔径的精细打印喷嘴统一放在第一排，0.4mm的常规打印喷嘴放在中间排，0.8mm的大流量快速打印喷嘴放在最下排，日常更换喷嘴时可以快速定位对应工位，减少换型准备的时间。支架的安装面做了0.2mm的平面度公差控制，贴紧铝型材安装时不会出现缝隙，配合防滑垫片使用后，即使设备运行过程中存在轻微震动，支架也不会出现移位或者滑落的问题，每个卡槽的定位凸台尺寸做了0.1mm的负公差设计，采用ABS材料打印成型后，卡槽的实际尺寸刚好可以和喷嘴六角基座形成过渡配合，不需要额外加装固定卡扣就能牢牢卡住喷嘴，同时取放时的阻力控制在单指可操作的范围内，兼顾了固定可靠性和操作便捷性。
