适配3D打印的嵌入式镜头固定支撑结构

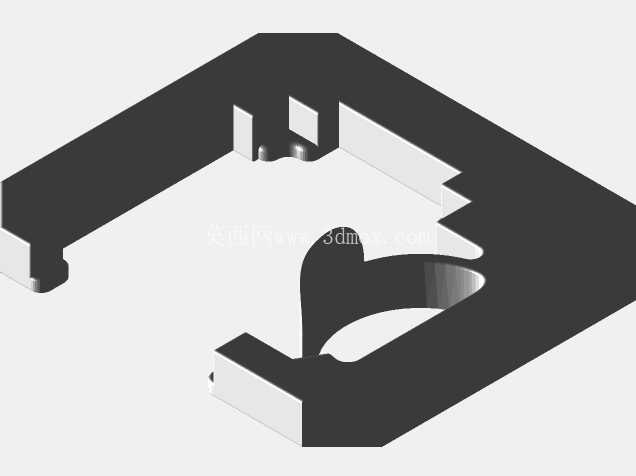

在桌面级3D打印设备、小型光学检测模组、DIY开源影像采集装置的搭建过程中，镜头的固定精度直接决定成像质量与设备运行稳定性，传统的镜头固定多采用标准金属镜座搭配锁紧环的方案，不仅采购成本偏高，还很难适配非标准尺寸的定制化镜头，尤其是在小批量试制、个人DIY改装场景下，定制金属镜座的加工周期长、改型成本高，很难匹配快速迭代的设计需求。这款镜头固定装置完全围绕3D打印工艺特性设计，整体采用一体化弯折式框架结构，没有额外的装配拼接部件，打印完成后仅需去除少量支撑即可直接投入使用，不需要二次攻丝、粘接等后处理工序，能大幅缩短从设计到实物验证的周期。

从实际使用场景来看，这款固定结构可适配常见的板机接口小型镜头、树莓派配套镜头以及多数DIY项目中常用的圆柱形镜头模组，安装时可直接将镜头嵌入结构中部的弧形限位槽内，依靠结构自身的弹性形变实现预紧，不需要额外的锁紧螺丝或压片，避免了螺丝锁紧过程中产生的应力挤压导致镜头光轴偏移的问题。结构两侧的延伸臂预留了平整的安装基准面，可直接通过双面胶、M2小螺丝或者热熔胶固定在设备壳体、安装支架上，安装边界的容错空间充足，即使安装面存在0.5mm以内的平面度误差，也不会影响镜头的固定精度。

设计思路上完全规避了3D打印工艺的常见缺陷，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的翘边、层间开裂问题；结构壁厚统一设置为2mm，既保证了足够的结构强度，避免安装受力后出现形变，又不会因为壁厚过大导致打印时间过长、材料浪费。中部的弧形限位槽做了0.2mm的公差预留，刚好适配FDM打印工艺的成型精度，打印完成后不需要打磨就能顺畅装入镜头，同时不会出现松旷晃动的问题。结构一侧预留的缺口是为镜头排线预留的走线路径，排线可直接从缺口位置引出，不会被结构件挤压，避免排线弯折断裂导致的影像传输故障。

从安装边界来看，整体结构的外轮廓尺寸控制在40mm*35mm范围内，整体高度不超过8mm，不会占用过多的设备内部空间，即使是内部空间紧凑的小型手持检测设备、桌面级3D打印机的调焦镜头位，也能顺利安装。结构底部做了1mm的下沉式定位边，安装时可直接卡入设备壳体预先开好的定位槽内，不需要反复调整位置就能保证镜头光轴与安装面垂直，大幅降低现场安装的调试难度。和传统的镜座结构相比，这款固定结构没有采用全包围的设计形式，镜头侧面大部分区域裸露在外，能帮助镜头工作过程中产生的热量快速散出，避免长时间工作时镜头积热导致的成像模糊、寿命缩短问题。

在实际测试过程中，采用PLA材料打印的固定结构可在-10℃到50℃的环境温度下稳定工作，完全满足民用消费级电子设备、DIY项目的使用需求，如果需要在更高温度的环境下使用，仅需更换PETG、ABS等耐高温打印材料即可，不需要修改结构模型。结构的受力点全部做了加厚处理，反复拆装镜头十次以上也不会出现卡扣断裂、形变松旷的问题，耐用性完全能满足小批量设备试制的使用要求。针对不同直径的镜头，仅需调整中部弧形槽的半径尺寸即可快速改型，不需要重新设计整体框架结构，改型效率远高于传统的金属机加工镜座，尤其适合快速迭代的原型开发场景。
