FTC赛事机器人双环结构手机固定支架

在青少年机器人竞赛的备赛实操环节里，视觉感知单元的固定可靠性一直是影响赛场发挥的核心细节之一，这套适配FTC 2023 Power Play赛季的手机固定支架，正是针对赛事场景下的高频振动、快速拆装、视角可调需求做的定向结构设计。从实际赛场使用场景来看，参赛机器人在完成方块堆叠、场地巡线、标志物识别等任务时，机身会随着行走电机启停、机械臂动作产生持续的高频振动，普通的扎带固定、卡扣式手机夹很容易出现松动偏移，直接导致视觉识别坐标偏差，甚至出现手机滑落的致命失误，这套支架的结构设计从根源上规避了这类问题。

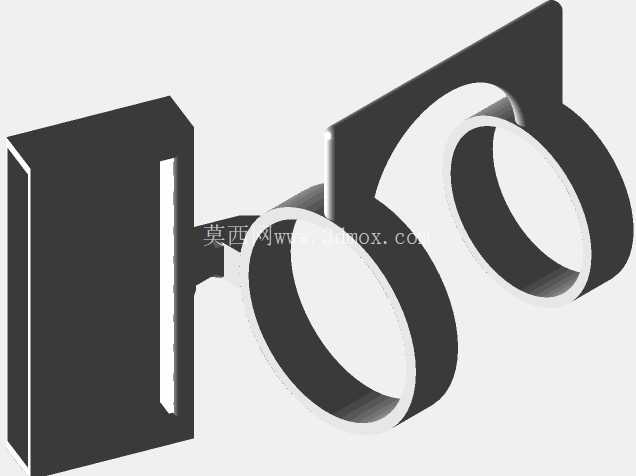

支架整体分为两个功能区段，左侧是手机夹持腔体，采用单侧开口的框型结构，腔体内部预留了手机厚度方向的适配间隙，侧壁做了0.8mm的加厚凸起作为限位筋，既可以避免手机装入后出现前后窜动，又不会遮挡手机摄像头、充电接口与侧边按键，满足赛事过程中边运行边充电、摄像头全程无遮挡采集场地画面的实际需求。腔体外侧的连接臂做了变截面加厚处理，从夹持端到双环连接端的厚度逐步过渡，在控制整体重量的前提下保证连接刚度，避免机器人急停急转时支架出现形变抖动。

右侧的双环铰接结构是这套支架的核心设计亮点，两个同轴设置的环形结构通过嵌套配合实现角度无级调节，环形接触面做了细密的防滑齿纹，当调整到合适的拍摄视角后，通过环心的紧固件锁紧即可实现角度锁止，不会因为赛场振动出现角度偏移。双环结构的安装端可以直接适配赛事机器人常用的铝型材搭建体系，环形内径匹配标准15mm方型材的外接圆尺寸，既可以穿装在型材轴上实现沿杆的位置滑动调整，也可以通过侧面的顶丝锁紧固定在任意点位，适配不同参赛队伍的机器人视觉安装位置需求，不管是前置低位识别场地方块，还是高位俯拍全场定位，都能通过调整支架的安装位置与倾斜角度找到最优的视觉采集位。

从安装边界尺寸来看，左侧手机夹持腔的内廓尺寸适配主流赛事用手机的长宽比例，宽度方向预留了72-78mm的适配范围，厚度方向可容纳8-12mm的带保护壳手机，不需要额外拆除手机保护壳即可快速装入，赛前准备阶段可以实现一秒快装，减少备赛调试的准备时间。右侧双环结构的外径控制在48mm，整体支架从夹持腔背面到双环安装端的总长度控制在120mm以内，不会过多占用机器人上部的搭建空间，给机械臂、抬升机构等其他功能部件留出足够的安装余量。双环结构的铰接转动角度覆盖正负60度的俯仰调节范围，完全满足赛事场景下不同视觉识别方案的角度需求，不需要额外加装转接件即可完成安装调试。

在结构强度设计上，整体采用等壁厚的结构设计，壁厚均匀控制在2.5mm，既保证了足够的抗冲击强度，即使机器人发生赛场碰撞也不会出现支架断裂的情况，又尽可能降低了整体自重，不会给机器人的行走负载带来额外负担。夹持腔的开口侧做了15度的导向倒角，手机装入时可以顺着倒角滑入腔体，即使在赛场紧张的快速拆装场景下，也能顺利完成手机的取放，不会出现卡滞。连接臂与双环结构的衔接处做了R3的圆角过渡，避免应力集中导致的结构断裂，在长时间的振动工况下也能保持结构完整性。

实际备赛调试过程中，这套支架可以适配不同队伍的视觉算法安装需求，不管是采用OpenCV做色块识别，还是采用AprilTag做全场定位，都可以通过调整双环的俯仰角度找到摄像头的最优工作高度与视角，不需要额外打印定制转接件，大幅缩短了参赛队伍的结构调试周期。同时支架的整体结构没有多余的冗余设计，所有结构特征都服务于固定可靠、调节方便、安装通用三个核心赛事需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，适配赛事机器人快速迭代、灵活调整的搭建特点。
